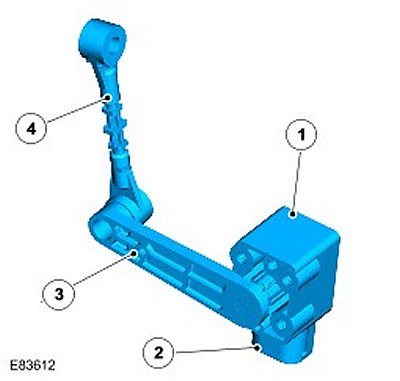

Передний датчик высоты
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Корпус датчика |
| 2 | - | Электрический разъем |
| 3 | - | Рычаг |
| 4 | - | Соединительная тяга |

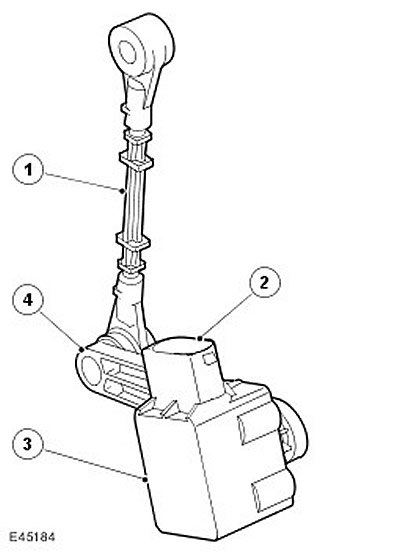

Задний датчик высоты
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Соединительная тя га |
| 2 | - | Электрический разъем |
| 3 | - | Корпус датчика |
| 4 | - | Рычаг |
Датчики высоты установлены в каждом углу автомобиля и обеспечивают контроль высоты подвески. Корпус каждого датчика крепится винтами к кронштейнам на направляющих шасси.
Каждый датчик имеет корпус, в котором находится однорядный поворотный потенциометр, рычаг и соединительная тяга.
Рычаг датчика имеет соединительную тягу, которая соединяет датчик с рычагом управления подвески. Соединительная тяга является ремонтопригодной деталью и плотно посажена на рычаг датчика и рычаг управления подвески.
Датчики посредством электрических разъемов соединены с блоком управления пневматической подвеской, который получает сигналы всех датчиков и преобразует их в значения высоты, соответствующие положениям датчиков.
Передние и задние датчики различаются по стороне установки и имеют цветовую кодировку для идентификации, которая выглядит следующим образом:
- Правые передние и задние - черный рычаг
- Левые передние и задние - белый рычаг
Калибровка
Процедура калибровки осуществляется при помощи одобренного компанией Land Rover диагностического оборудования, которое используется для считывания положения каждого угла автомобиля и записи параметров в память блока управления. Повторная калибровка требуется лишь в случае снятия или замены блока управления пневматической подвеской, снятия или замены датчика высоты, а также снятия или замены рыча га подвески, к которому присоединен датчик. Если снятый датчик высоты устанавливается вновь, для обеспечения целостности системы должна быть выполнена калибровка.
В случае замены соединительной тяги повторная калибровка не требуется, при условии, что корпус датчика не снимался с опорного кронштейна.
