Снятие
1. Снимите электромотор стеклоподъемника задней двери и регулятор в сборе. Для получения дополнительной информации обратитесь к Стеклоподъемник и электродвигатель стеклоподъемника окна задней двери (86.25.05)
2.
Внимание: Освободите наружную ручку двери и зажимы крышек винтов внутри двери.
Снимите наружную ручку задней двери. Для получения дополнительной информации обратитесь к Наружная ручка задней двери (76.58.02)
3. Освободите трос управления замком двери. Освободите уплотнительную втулку.
4. Освободите механизм наружной ручки двери.
- Выверните 2 винта с головкой Torx.
- Снимите стопорный штифт.

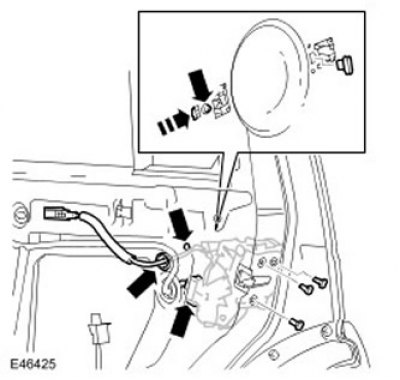

5. Снимите замок задней двери в сборе.
- Рассоедините электрический разъем.
- Выверните 3 винта с головкой Torx.
(Источник расположен на сайте Autoinstruction.ru)
6.
Примечание: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.
Снимите трос управления замком двери.
- Отсоедините трос от упорного кронштейна.
- Снимите трос с рычага.
7. Отсоедините кабель механизма наружной ручки двери от замка двери.
- Отсоедините трос от упорного кронштейна.
- Снимите трос с рычага.
Установка
1. Присоедините кабель механизма наружной ручки двери к замку двери.
- Присоедините трос к рычагу.
- Прикрепите трос к упорному кронштейну.
2. Присоедините трос управления замком двери к замку двери.
- Присоедините трос к рычагу.
- Прикрепите трос к упорному кронштейну.
3. Подготовьте механизм наружной ручки двери.
- Поверните рычаг.
- Введите в зацепление хвостовик.
4. Установите замок передней двери в сборе.
- Затяните винты с головкой Torx (момент затяжки 10 Нм).
- Состыкуйте электрический разъем.
5. Установите механизм наружной ручки двери.
- Расположите механизма в двери.
- Вставьте стопорный штифт.
- Вставьте и затяните винты с головкой Torx.
6. Расположите тросы управления замком в двери. Установите уплотнительную втулку.
7. Установите наружную ручку передней двери. Для получения дополнительной информации обратитесь к Наружная ручка задней двери (76.58.02)
8. Установите электромотор стеклоподъемника задней двери и регулятор в сборе. Для получения дополнительной информации обратитесь к Стеклоподъемник и электродвигатель стеклоподъемника окна задней двери (86.25.05)
