Снятие
1. Снимите электродвигатель стеклоподъемника и стеклоподъемник в сборе. Для получения дополнительной информации обратитесь к Стеклоподъемник и электродвигатель стеклоподъемника окна передней двери (86.25.03)
2.
Внимание: Освободите наружную ручку двери и зажимы крышек винтов с внутренней стороны двери.
Снимите наружную ручку передней двери. Для получения дополнительной информации обратитесь к Наружная ручка передней двери (76.58.07)
3. Освободите трос дистанционного управления замком двери. Освободите уплотнительную втулку.
4. Освободите механизм наружной ручки двери.
- Снимите клеящую ленту с технологического отверстия.
- Выверните винт с головкой Torx.
- Снимите стопорный штифт.
5. Снимите замок передней двери в сборе.
- Отсоедините электрический разъем.
- Выверните 3 винта с головкой Torx.
6.
Примечание: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

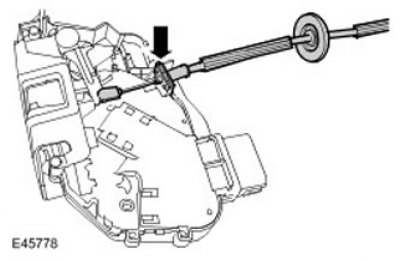

Снимите трос дистанционного управления замком двери.
- Отсоедините трос от упорного кронштейна.
- Снимите трос с рычага.

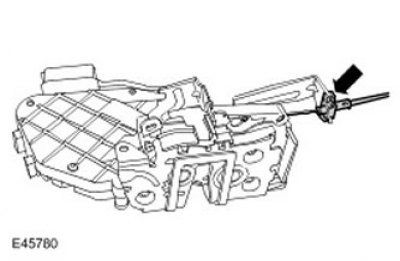

7. Отсоедините трос механизма наружной ручки двери от замка двери.
- Отсоедините трос от упорного кронштейна.
- Снимите трос с рычага.
8. Левая сторона: отсоедините трос замка от замка двери.
- Отсоедините трос от упорного кронштейна.
- Снимите трос с рычага.
Установка
1. Левая сторона: присоедините трос замка к замку двери.
- Присоедините трос к рычагу.
- Прикрепите трос к упорному кронштейну.
2. Присоедините трос механизма наружной ручки двери к замку двери.
- Присоедините трос к рычагу.
- Прикрепите трос к упорному кронштейну.
3. Присоедините трос дистанционного управления замком двери к замку двери.
- Присоедините трос к рычагу.
- Прикрепите трос к упорному кронштейну.
4. Отрегулируйте механизм наружной ручки двери.
- Поверните рычаг.
- Введите в зацепление хвостовик.
5. Установите замок передней двери в сборе.
- Затяните винты с головкой Torx (момент затяжки 10 Нм).
- Подсоедините электрический разъем.
6. Установите механизм наружной ручки двери.
- Вставьте механизм в дверь.
- Вставьте стопорный штифт.
- Вверните и затяните винт с головкой Torx.
7. Левая сторона: расположите тросы управления в держателях.
8. Установите трос дистанционного управления замком в двери. Установите уплотнительную втулку.
9. Установите наружную ручку передней двери. Для получения дополнительной информации обратитесь к Наружная ручка передней двери (76.58.07)
10. Установите электромотор стеклоподъемника и стеклоподъемник в сборе. Для получения дополнительной информации обратитесь к Стеклоподъемник и электродвигатель стеклоподъемника окна передней двери (86.25.03)
