Снятие
Внимание: При демонтаже наружных деталей всегда защищайте лакокрасочное покрытие и стекло от повреждений.
Внимание: При демонтаже стекла всегда защищайте от повреждений детали внутренней отделки.
Внимание: Положите стекло на подставку с войлочным покрытием. Не ставьте стекло на ребро, поскольку это может привести к повреждениям кромки, которые впоследствии развиваются в трещины.
Примечание: Потребуется следующее оборудование: l Проволока для резки с рукоятками l Прямой нож l Нож стекольщика l Набор для замены ветрового стекла l Пистолет для герметика l Присоски l Стол или подставка для стекла с войлочным покрытием.
1. Установите рычаг очистителя заднего стекла. Для получения дополнительной информации обратитесь к Рычаг заднего стеклоочистителя (84.35.01)
Информация размещена на интернет-сайте Autoinstruction
2. Снимите уплотнение шпинделя очистителя заднего стекла.
3. Снимите нижнюю панель отделки двери багажного отделения. Для получения дополнительной информации обратитесь к Панель отделки поднимаемой двери багажного отделения (76.34.11)

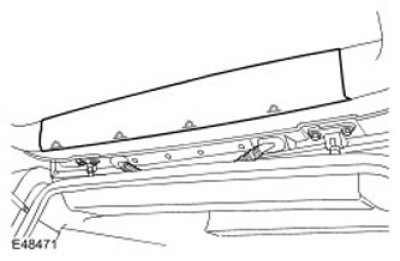

4. Снимите верхнюю панель отделки двери багажного отделения. Освободите 4 зажима.
5. Снимите боковую панель отделки двери багажного отделения.
- Освободите 4 зажима.
- Повторите описанную выше процедуру с другой стороны.
6. Подсоедините оба электрических разъема обогрева заднего стекла.
7.
Предостережение: Обязательно используйте защитные очки.
С посторонней помощью снимите стекло двери багажного отделения.
- Ножом стекольщика или проволокой для резки осторожно срежьте герметик.
- Установите присоски.
- Снимите 5 распорных втулок, запомнив, в каком положении они были установлены.
Установка
1. Осторожно удалите герметик с кузова, чтобы образовалась гладкая поверхность.
2. Установите стекло двери багажного отделения.
- Установите распорные втулки на одинаковом расстоянии, как показано.
- Для упрощения последующего монтажа наклейте метки из маскировочной ленты.
3. Снимите стекло двери багажного отделения. Очистите контактные поверхности деталей.
4. На чистую поверхность металла нанесите травильную грунтовку.
5. На травильную грунтовку нанесите грунтовку.
6. На поверхность уплотнителя стекла двери багажного отделения нанесите стекольную грунтовку и дайте ей застыть.
7. На старый уплотнитель стекла двери багажного отделения нанесите активирующий состав и дайте ему застыть.
8. Установите насадку с отверстием на картридж с герметиком, снимите крышку, вытряхните твердые частицы и установите картридж на пистолет для нанесения герметика. Отрегулируйте насадку таким образом, чтобы получить полоску герметика с прямоугольным треугольником в сечении, имеющим основание 8 мм и высоту 12 мм.
9. Нанесите на стекло двери багажного отделения непрерывную полоску герметика, как показано на рисунке.
10. С посторонней помощью установите и выровняйте стекло двери багажного отделения. Слегка прижмите стекло окна к герметику.
11. Проверьте герметичность соединения, при необходимости нанесите дополнительный герметик. Если для проверки используется вода, не проводите проверку, пока герметик не застынет. Направьте струю воды на стекло и проверьте, нет ли утечек. Отметьте местоположение утечки. Просушите стекло и герметик, затем нанесите дополнительное количество герметика.
12. Подсоедините электрические соединители обогрева заднего стекла.
13. Установите боковую панель отделки двери багажного отделения.
- Введите в зацепление зажимы.
- Повторите описанную выше процедуру с другой стороны.
14. Установите верхнюю панель отделки двери багажного отделения. Введите в зацепление зажимы.
15. Установите нижнюю панель отделки двери багажного отделения. Для получения дополнительной информации обратитесь к Панель отделки поднимаемой двери багажного отделения (76.34.11)
16. Установите уплотнение шпинделя очистителя заднего стекла.
17. Установите рычаг очистителя заднего стекла. Для получения дополнительной информации обратитесь к Рычаг заднего стеклоочистителя (84.35.01)
