Снятие
Внимание: При демонтаже наружных деталей всегда защищайте лакокрасочное покрытие и стекло от повреждений.
Внимание: При демонтаже стекла всегда защищайте от повреждений детали внутренней отделки.
Внимание: Положите стекло на подставку с войлочным покрытием. Не ставьте стекло на ребро, поскольку это может привести к повреждениям кромки, которые впоследствии развиваются в трещины.
Примечание: Потребуется следующее оборудование:
- Проволока для резки с рукоятками
- Прямой нож
- Нож стекольщика
- Набор для замены стекла
- Пистолет для нанесения герметика
- Присоски
- Стол или подставка для стекла с войлочным покрытием
1. Снимите верхнюю панель отделки стойки задней двери. Для получения дополнительной информации обратитесь к Панель отделки стойки 'D' (76.13.30)
2. Снимите панель отделки стекла заднего окна-форточки. Освободите 3 зажима.

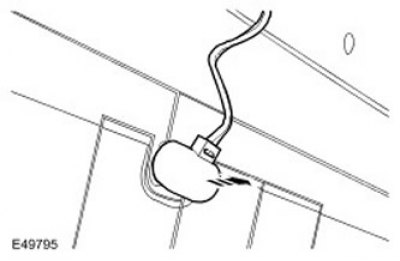

3. Отсоедините разъем провода антенны разнесенного приема от стекла заднего окна-форточки.
4.
Предостережение: Обязательно используйте защитные очки.
Внимание: При обрезании герметика будьте осторожны, чтобы не повредить модуль подушки безопасности занавесочного типа.

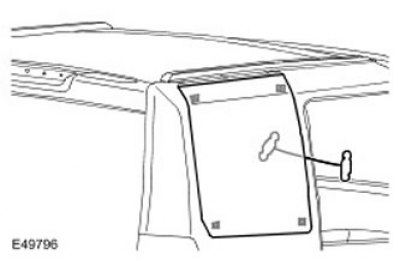

С посторонней помощью снимите заднее окно-форточку.
- Ножом стекольщика или проволокой для резки осторожно срежьте герметик.
- Установите присоски.
- Снимите 4 распорные втулки, запомнив, в каком положении они были установлены.
Установка
1. Осторожно удалите герметик с кузова, чтобы образовалась гладкая поверхность.
2. На чистую поверхность металла нанесите травильную грунтовку.
3. На травильную грунтовку нанесите грунтовку.
4. На поверхность герметика заднего окна-форточки нанесите стекольную грунтовку и дайте ей застыть.
5. На старый герметик заднего окна-форточки нанесите активирующий состав и дайте ему застыть.
6. Установите насадку с отверстием на картридж с герметиком, снимите крышку, вытряхните твердые частицы и установите картридж на пистолет для нанесения герметика.
Отрегулируйте насадку таким образом, чтобы получить полоску герметика с прямоугольным треугольником в сечении, имеющим основание 8 мм и высоту 12 мм.
7. Нанесите на заднее окно-форточку непрерывную полоску герметика, как показано на рисунке.
8. С посторонней помощью установите и выровняйте заднее окно-форточку.
- Установите распорные втулки на одинаковом расстоянии, как показано на рисунке.
- Слегка прижмите стекло окна к герметику.
9. Проверьте герметичность соединения, при необходимости нанесите дополнительный герметик. Если для проверки используется вода, не проводите проверку, пока герметик не застынет. Направьте струю воды на стекло и проверьте, нет ли утечек. Отметьте местоположение утечки. Просушите стекло и герметик, затем нанесите дополнительное количество герметика.
10. Присоедините разъем провода антенны разнесенного приема к стеклу заднего окна-форточки. Очистите контактные поверхности деталей.
11. Установите панель отделки стекла заднего окна-форточки. Введите в зацепление зажимы.
12. Установите верхнюю панель отделки стойки задней двери. Для получения дополнительной информации обратитесь к Панель отделки стойки 'D' (76.13.30)
