Обзор
Действие системы сцепления основано на известном принципе гидравлического привода единственного ведомого диска и кожуха сцепления диафрагменной пружины в сборе от педали сцепления. Когда нажимается педаль сцепления, гидравлическая жидкость прокачивается через главный цилиндр, систему трубопроводов и коаксиальный рабочий цилиндр и, в конечном итоге, приводит в движение пальцы сцепления для выключения сцепления и выведения из зацепления привода и коленчатого вала. Когда нога снимается с педали, пружина прижимает нажимной диск к ведомому диску, который, в свою очередь, прижимается к маховику. В результате коленчатый вал двигателя сцепляется с первичным валом коробки передач, вынуждая их вращаться с одинаковыми скоростями.
Система сцепления имеет обычную конструкцию и включает в себя следующие основные компоненты:
- Главный цилиндр сцепления и напорные трубопроводы
- Выпуск коаксиального рабочего цилиндра в сборе и ограничитель максимального крутящего момента
- Демпфер для поглощения колебаний (только для автомобилей с левосторонним управлением)
- Коаксиальный рабочий цилиндр
- Кожух сцепления в сборе
- Ведомый диск сцепления
- Маховик

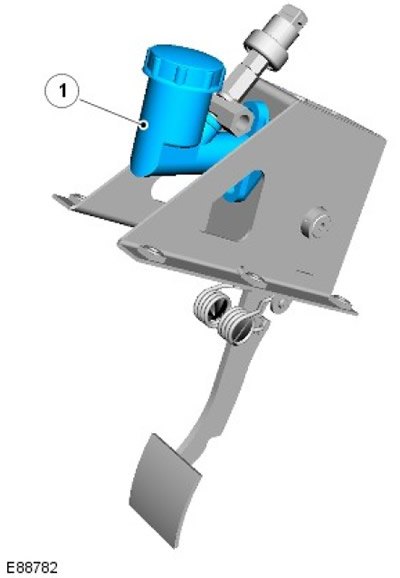

Главный цилиндр сцепления
| Поз. | № запасной части | Наименование |
| 1 | - | Главный цилиндр сцепления |
Главный цилиндр сцепления прикреплен непосредственно к педальной коробке в сборе, расположенной в нише для ног со стороны водителя.
В цилиндре содержится поршень в сборе со штоком, подсоединенным к педали сцепления и пружине. При нажатии педаль сцепления толкает поршень через рычажный механизм. При дальнейшем нажатии педали поднимается давление в цилиндре и трубопроводах.
Цилиндр имеет два гидравлических соединения:
- С питающей трубкой низкого давления (по которой жидкость подается из бачка тормозной жидкости)
- С трубкой высокого давления
Ход педали ограничивается встроенным в главный цилиндр верхним упором и встроенным в монтажный блок педали нижним упором.

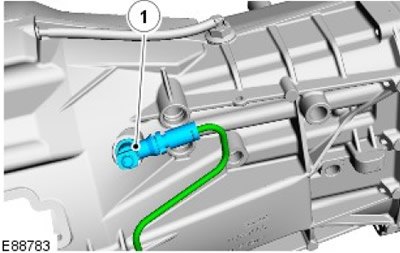

Выпуск коаксиального рабочего цилиндра в сборе
Примечание: На рисунке показан автомобиль с правосторонним управлением.
| Поз. | № запасной части | Наименование |
| 1 | - | Выпуск рабочего цилиндра в сборе и ограничитель максимального крутящего момента |
Выпуск коаксиального рабочего цилиндра в сборе соединяет внешние трубопроводы с системой выключения сцепления, встроенной в картер сцепления. Крепежный кронштейн обеспечивает правильную ориентацию узла. Между узлом и картером сцепления предусмотрено уплотнение.
Внутри узла выпуска рабочего цилиндра находится ограничитель максимального крутящего момента. Этот элемент предназначен для ограничения потока гидравлической жидкости во время хода вверх педали сцепления. При нормальном нажатии педали это ограничение незаметно, однако в случае ее непреднамеренного освобождения (например, когда мокрый ботинок соскальзывает с педали сцепления) пиковый крутящий момент ограничивает скорость возврата потока и защищает коробку передачи и трансмиссию от чрезмерных ударных нагрузок, способных вызвать повреждения.
На автомобилях с левосторонним управлением система гидравлических трубопроводов содержит антивибрационный демпфер, вставленный в гнездо ограничителя пикового крутящего момента. Это необходимо для снижения шума или вибрации педали во время работы со сцеплением.
Коаксиальный рабочий цилиндр
Коаксиальный рабочий цилиндр в сборе состоит из подшипника выключения сцепления и рабочего гидроцилиндра. Весь узел крепится с передней стороны коробки передач с помощью 3 болтов. Болты располагаются несимметрично, что обеспечивает требуемое угловое положение рабочего цилиндра, который, к тому же, центрируется буртиком. В свободном состоянии рабочий цилиндр полностью выдвинут, и после установки на двигатель картера сцепления он автоматически занимает правильное положение. Узел не нуждается ни в настройке, ни в регулировке.
Кожух сцепления в сборе
Кожух сцепления в сборе включает в себя нажимной диск, кожух и диафрагму. Он установлен на маховике и вращается вместе с ним.
Поверхность нажимного диска подвергнута механической обработке, чтобы обеспечить более плотный контакт с ведомым диском. Выступы по наружному диаметру нажимного диска с помощью пластинчатых пружин соединяют его с кожухом. Пластинчатые пружины оборудованы листами, помогающими при нажатии на педаль сцепления отводить нажимной диск от ведущего диска.
Кожух содержит все элементы нажимного диска. Заклепки с буртиком поддерживают диафрагму внутри крышки. Головки заклепок скошены, чтобы диафрагма могла поворачиваться, когда к ней прикладывается давление от подшипника выключения сцепления. Отверстия в кожухе располагаются на штифтах на маховике, а дополнительные отверстия обеспечивают крепление кожуха к маховику. Увеличенные отверстия в кожухе обеспечивают вентиляцию контактных поверхностей ведомого диска, нажимного диска и маховика.
Диафрагма содержит литое кольцо с лепестками. Диафрагма прикреплена к кожуху с помощью заклепок с буртиками. Внутренняя головка каждой заклепки скошена, чтобы диафрагма могла поворачиваться при включении или выключении сцепления. Когда к лепесткам диафрагмы прикладывается усилие со стороны подшипника выключения сцепления, диафрагма поворачивается на заклепках и перемещается в сторону от нажимного диска, снимая усилие с нажимного диска и позволяя ведомому диску скользить между нажимным диском и маховиком.
Ведомый диск сцепления
Ведомый диск сцепления находится между маховиком и нажимным диском узла кожуха сцепления. Ведомый диск сцепления имеет шлицевую ступицу, которая находится в зацеплении со шлицами первичного вала коробки передач. Шлицевая ступица расположена на внутренней пластине, содержащей три пружины сжатия предварительного демпфирования. Внутренняя пластина удерживается пружинами способными оказывать сжатие в обоих направлениях для смягчения вибрации двигателя при работе на холостом ходу. Внутренняя пластина расположена на четырех пружинах сжатия еще большего размера, которые, в свою очередь, располагаются на центральной пластине. Ступица находится между центральной пластиной и фрикционным демпфером. Фрикционный демпфер включает в себя пружинящие кольца, которые находятся между ступицей и центральной пластиной. Пружинящие кольца снижают шумы в коробке передач и вибрации, связанные с циклическим возбуждением двигателя.
Маховик
Одинарный маховик крепится болтами к фланцу на коленчатом валу двигателя. Правильное расположение маховика обеспечивается с помощью штифта. Зубчатый венец находится на наружном диаметре маховика и располагается напротив фланца. Зубчатый венец неподвижно посажен на маховик и является обслуживаемым элементом, который можно заменить в случае повреждения или износа.
С целью обеспечения гладкой поверхности для зацепления ведомого диска сцепления рабочая поверхность маховика механически обработана.
Моменты затяжки
| Описание | Nm | lb-ft |
| Болты нажимного диска сцепления (необходимо установить новые болты) | 29 | 21 |
| Болты крепления рабочего цилиндра сцепления | 10 | 7 |
| Болты крепления главного цилиндра сцепления к педальному блоку | 23 | 17 |
| Болты крепления педального блока сцепления к перегородке моторного отсека | 23 | 17 |
| Гайки штока главного цилиндра сцепления | 23 | 17 |
