Специальный инструмент(ы)
 | Инструмент регулировки сцепления. 308-419 |
Снятие
1.
Предупреждение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите автомобиль и вставьте под него опоры.
2. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
3. Снимите коробку передач в блоке с ведущим мостом.
За дополнительной информацией обратитесь к главе: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Снятие).
4.

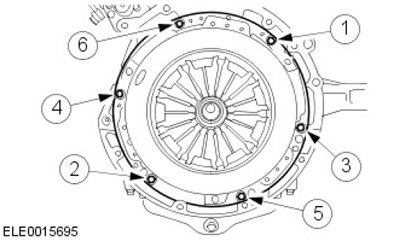

Внимание: Отпустите болты нажимного диска сцепления, вывинчивая на два оборота за раз в указанной последовательности. Несоблюдение этого требования может привести к повреждению автомобиля.
Снимите ведомый и нажимной диски сцепления. Выверните и отбракуйте 6 болта.
Установка
1.
Внимание:
- Используйте новые болты. Несоблюдение этого требования может привести к повреждению автомобиля.
- Нанесите консистентную смазку рекомендованного типа на направляющий подшипник. Несоблюдение этого требования может привести к повреждению автомобиля.
- Затяните болты в порядке, показанном на рисунке. Несоблюдение этого требования может привести к повреждению автомобиля.
Примечание: Очистите контактные поверхности деталей.

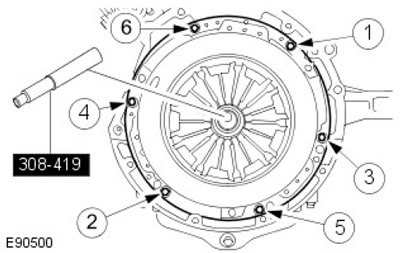

Используя специальный инструмент, установите ведомый и нажимной диски сцепления. Затяните болты (момент затяжки 29 Нм).
2. Снимите специальные инструменты.
3. Установите коробку передач в блоке с ведущим мостом.
За дополнительной информацией обратитесь к главе: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Установка).
(Данные скопированы с ресурса: www.Autoinstruction.ru)
4. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
