Гидравлический блок управления (HCU) — снятие и установка (Land Rover Defender 1)

  • Главная
  • Ленд Ровер
  • Дефендер
  • 2007+ (2007-2016)
  • Ходовая часть
  • Тормозная система
  • Гидравлический блок управления (HCU…
0
Оглавление: Снятие ↓ Установка ↓

Снятие

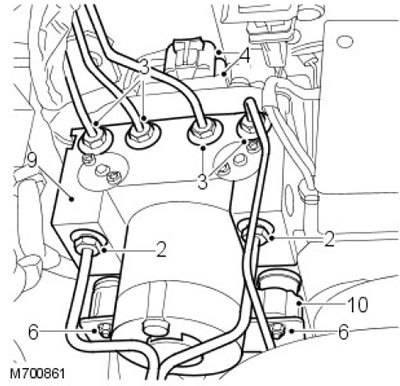

1. Положите под модулятор впитывающую ткань для сбора пролитой жидкости.

2. Рассоедините два ниппельных соединения впускных тормозных магистралей на модуляторе со стороны насоса.

3.
Внимание: Заглушите соединения.


Рассоедините четыре ниппельных соединения выпускных тормозных магистралей сверху на модуляторе.

4. Рассоедините два электрических разъема в задней части модулятора.

5. Отпустите гайку крепления задней части модулятора к опорному кронштейну.

6. Отверните две гайки крепления передней части модулятора к опорному кронштейну.

7. Снимите модулятор с опорного кронштейна.

8. Рассоедините электрический разъем в основании модулятора.

9. Снимите модулятор.

10. Снимите три резиновые опоры со старого модулятора и установите на новый.

10. Снимите три резиновые опоры со старого…


Установка



1. Установите модулятор на опорный кронштейн и состыкуйте электрический разъем.

2. Установите модулятор на опорный кронштейн и затяните гайки усилием 9 Нм.

3. Состыкуйте два электрических разъема в задней части модулятора.

4. Снимите заглушки с тормозных магистралей и модулятора.

5. Очистите соединения тормозных магистралей.

6. Соедините ниппельные соединения тормозных магистралей на модуляторе, проследив за тем, чтобы трубопроводы были подсоединены к соответствующим портам.



7. Затяните все соединения усилием 14 Нм.

8.
Примечание: Для обеспечения правильности работы СЛЕДУЕТ проверить систему ABS с помощью программы TestBook.


Удалите воздух из тормозной системы.

За дополнительной информацией обратитесь к главе: Удаление воздуха из тормозной системы (206-00 Система тормозов - Общая информация, Общие процедуры).
