Снятие

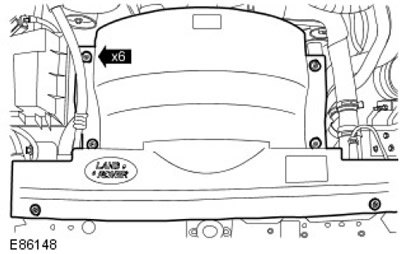

1. Снимите верхний кожух вентилятора охлаждения. Выверните шесть винтов.
2.
Примечание: Вентилятор системы охлаждения показан снятым для наглядности.
Ослабьте натяжение ремня привода вспомогательных агрегатов.
- Поверните натяжитель ремня привода аксессуаров в направлении по часовой стрелке.
- Снимите ремень привода вспомогательного оборудования со шкива вакуумного насоса тормозной системы.

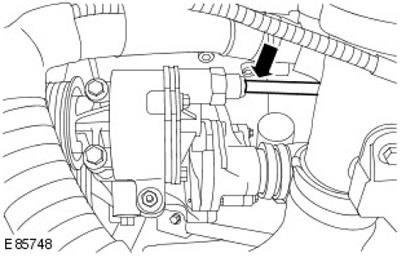

3. Отсоедините вакуумную трубку вакуумного насоса тормозной системы.
4.
Внимание:
- Заглушите все отверстия. Используйте новые заглушки.
- Отметьте положение крепежных болтов для последующей установки.

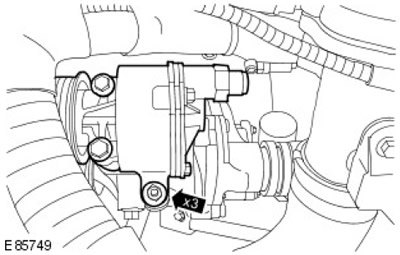

Снимите вакуумный насос тормозной системы.
- Выверните 3 болта.
- Снимите прокладку и отправьте ее на утилизацию.
Установка
1.
Внимание: Вставьте крепежные болты в ранее помеченные отверстия.
Примечание: Снимите и отбракуйте заглушки.
(Текст взят с портала проекта: autoinstruction)
Примечание: Очистите контактные поверхности деталей.
Примечание: Установите новую прокладку.

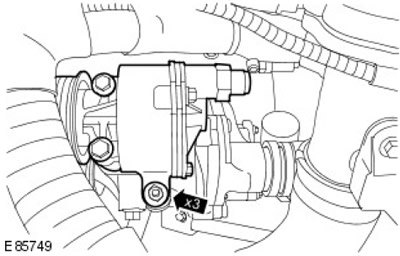

Установите вакуумный насос тормозной системы. Затяните (момент затяжки 23 Нм).

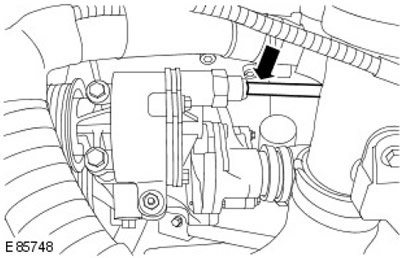

2. Подсоедините вакуумную трубку вакуумного насоса тормозной системы.
3.
Примечание: Вентилятор системы охлаждения показан снятым для наглядности.

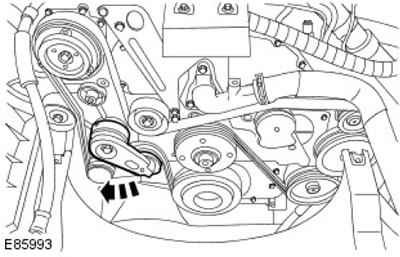

Установите ремень привода вспомогательног оборудования.
- Поверните натяжитель ремня привода вспомогательных агрегатов в направлении по часовой стрелке.

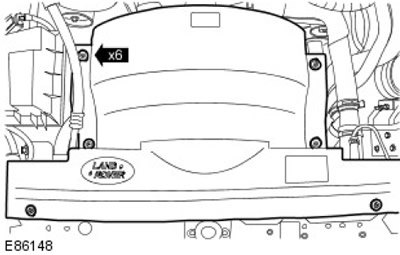

4. Установите верхний кожух вентилятора охлаждения. Заверните шесть винтов.
