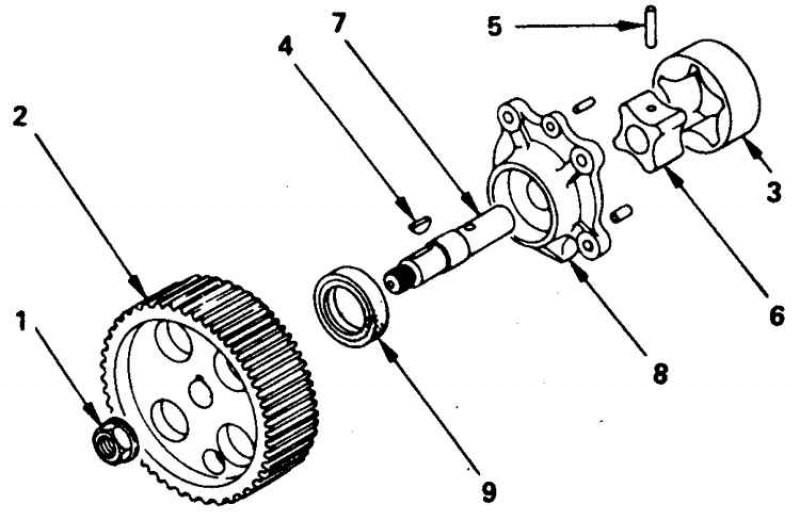

Детали масляного насоса двигателей 4ZD1 и 4ZE1
1 – гайка; 2 – звездочка; 3 – наружный ротор; 4 – шпонка; 6 – внутренний ротор; 7 – валик; 8 – корпус; 9 – сальник
Масляный насос на этих двигателях смонтирован в передней нижней части двигателя, привод насоса осуществляется от зубчатого ремня.
Снятие
1. Снимите верхнюю и нижнюю крышки зубчатого ремня.
2. Снимите ремень со звездочек коленчатого вала и масляного насоса.
3. Отверните гайку крепления звездочки масляного насоса и снимите звездочку.
4. Отверните болты крепления масляного насоса к двигателю и снимите насос.
Установка
1. Заложите в насос технический вазелин.
2. Установите насос с новым уплотнительным кольцом, затяните болты крепления с моментом 14–22 Н·м.
3. Установите звездочку привода насоса и затяните гайку с моментом 63–86 Н·м.
4. Совместите метки на звездочке коленчатого вала и ведомой шестерне распределительного вала и оденьте зубчатый ремень.
5. Залейте масло в двигатель. Запустите двигатель и убедитесь в отсутствии течи.
