Масляный поддон двигателей 4ZD1 и 4ZE1 на автомобилях с колесной формулой 4х4

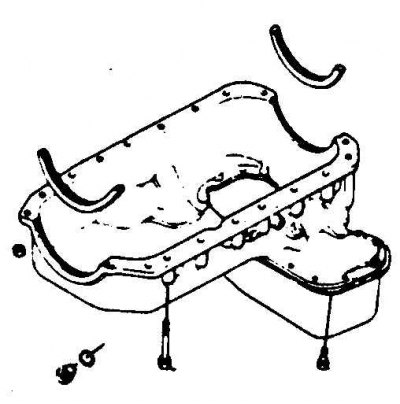

Снятие
Внимание! На автомобилях с колесной формулой 4х4 и бензиновым двигателем масляный поддон снимается после снятия двигателя.
1. Отсоедините батарею от массы.
2. Поднимите автомобиль и установите на подставки.
3. Слейте масло из двигателя.
4. Снимите передний брызговик (если предусмотрен).
5. Снимите поперечину (если предусмотрена).
6. Отсоедините шток управления КПП на рычаге и опустите шток.
7. Снимите кронштейн с левой стороны картера сцепления.
8. Отсоедините от масляного поддона трубку вакуумной магистрали.
9. Отверните болты и снимите поддон.
Установка
1. Очистите разъемную плоскость поддона.
2. Установите поддон, заменив прокладку. Затяните болты с моментом 4–6 Н·м.
3. Присоедините к поддону трубку вакуумной магистрали.
4. Установите кронштейн с левой стороны картера сцепления.
5. Установите шток.
6. Установите поперечину.
7. Установите передний брызговик (если предусмотрен).
8. Залейте масло в двигатель.
9. Опустите автомобиль.
10. Соедините батарею с массой. Запустите двигатель и убедитесь в отсутствии течи.
