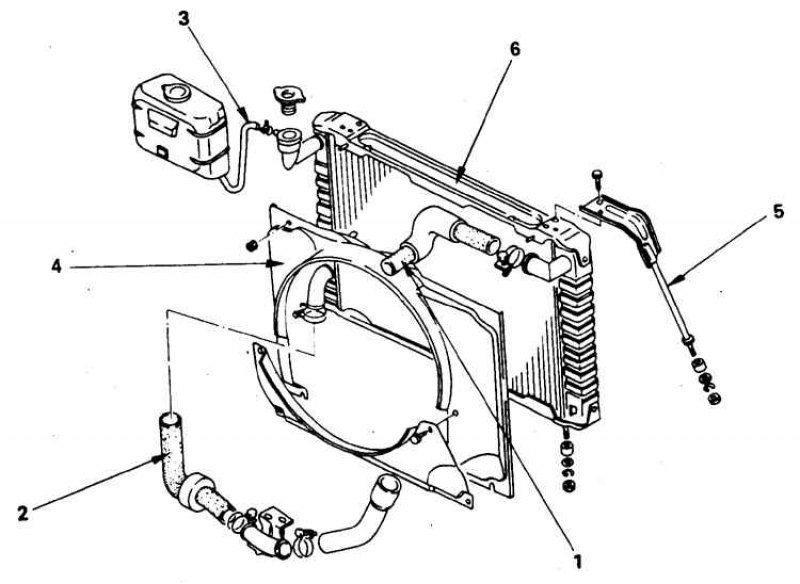

Радиатор и сопутствующие детали (привод вентилятора от двигателя)
1 – верхний шланг; 2 – нижний шлаг; 3 – расширительный бачок; 4 – кожух вентилятора; 5 – стойка; 6 – радиатор

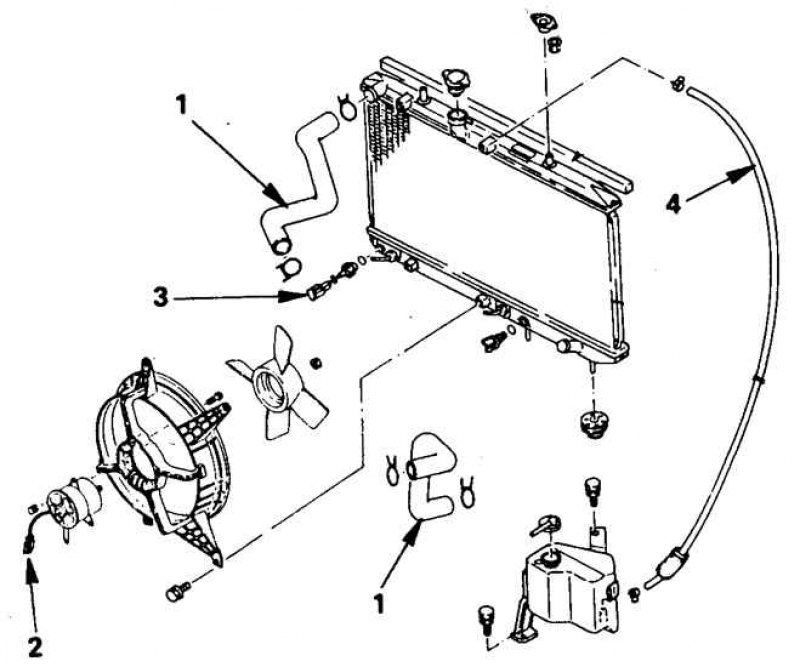

Радиатор и сопутствующие детали (привод вентилятора от электродвигателя)
1 – шланги радиатора; 2 – разъем электродвигателя; 3 – разъем термопереключателя; 4 – шланг к расширительному бачку
Снятие
1. Отсоедините батарею от массы.
2. Слейте охлаждающую жидкость.
3. Отсоедините от радиатора верхний и нижний шланги.
4. Отверните болты крепления кожуха вентилятора и снимите кожух. Снимите электровентилятор и направляющий аппарат (если предусмотрены).
5. Отверните болты крепления радиатора к кузову, снимите радиатор.
Установка
1. Установите радиатор, заверните болты крепления радиатора к кузову.
2. Установите кожуха вентилятора, прикрепите кожух к радиатору. Установите электровентилятор (если предусмотрен).
3. Присоедините к радиатору верхний и нижний шланги.
4. Залейте охлаждающую жидкость.
5. Соедините батарею с массой.
