Спецификации бензиновых двигателей (Infiniti QX4)

Характеристика

Значение

Обозначение

VG33E

Тип

Бензиновый, 4-тактный, 6-цилиндровый (V6 x 60°), DOHC

Расположение

Переднее, продольное

Привод ГРМ

Зубчатоременная передача

Количество клапанов на цилиндр

4

Рабочий объем цилиндров, см ³

3275

Развиваемая мощность, л.с.

168 (125) при 4800 об/мин

Крутящий момент, Нм

266 при 2800 об/мин

Диаметр цилиндров, мм

91.5

Ход поршней, мм

83.0

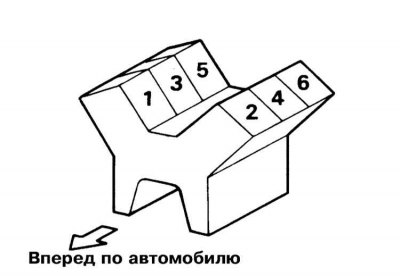

Порядок зажигания (см. иллюстрацию Схема расположения цилиндров)

1-2-3-4-5-6

Компрессионное давление в цилиндрах, кГс/см ²

• Номинальное значение

12.1

• Минимальное допустимое значение

9.0

• Максимальная допустимая разница между цилиндрами

1.0

Степень сжатия

8.9:1

Система питания

Распределенный последовательный впрыск (SFI)

Характеристика

Значение

Давление масла, кГс/см ²

• На холостых оборотах

0.6

• При оборотах 2000 в минуту

4.2—4.6

Зазор между зубьями наружной и внутренней шестерен, мм

• Предельное допустимое рабочее значение

0.180

Зазор между наружной шестерней и корпусом насоса, мм

• Номинальное значение

0.114—0.200

Осевой люфт шестерен в корпусе, мм

• Наружная шестерня

0.050—0.109

• Внутренняя шестерня

0.050—0.090

Зазор посадки выступа внутренней шестерни в гнезде корпуса, мм

0.045—0.091

Характеристика

Значение

Установочная высота головки, мм (см. Снятие, проверка состояния и установка головки цилиндров)

106.80—107.20

Предельная допустимая величина неплоскостности, мм

0.10

Предельная допустимая суммарная глубина проточки (блок + головка), мм

0.20

Характеристика

Значение

Угол наклона рабочей фаски, град

45

Ширина рабочей фаски, мм

• Впускные клапаны

1.75

• Выпускные клапаны

1.70

Диаметр посадочного гнезда, мм

• Впускные клапаны

44.500—44.516

• Выпускные клапаны

37.500—37.516

Характеристика

Значение

Диаметр посадочного гнезда, мм

• Впускные клапаны

11.175—11.196

• Выпускные клапаны

12.175—12.196

Внутренний диаметр, мм

• Впускные клапаны

7.000—7.018

• Выпускные клапаны

8.000—8.011

Установочная высота выступания *, мм

13.20—13.40

Зазоры посадки стержней клапанов, мм

• Впускные клапаны

0.020—0.053

• Выпускные клапаны

0.040—0.049

Характеристика

Значение

Угол наклона рабочей фаски, град

45°15'—45°45'

Диаметр тарелки, мм

41.95—42.25

Минимальная допустимая ширина цилиндрической части тарелки, мм

0.50

Минимальная допустимая длина, мм

125.30

Диаметр стержня, мм

6.965—6.980

Максимальная допустимая глубина торцевой проточки хвостовика, мм

0.20

Характеристика

Значение

Угол наклона рабочей фаски, град

45°15'—45°45'

Диаметр тарелки, мм

35.00—35.20

Минимальная допустимая ширина цилиндрической части тарелки, мм

0.50

Минимальная допустимая длина, мм

124.20

Диаметр стержня, мм

7.962—7.970

Максимальная допустимая глубина торцевой проточки хвостовика, мм

0.20

Характеристика

Значение

Свободная длина, мм

• Внутренняя пружина

44.10

• Наружная пружина

51.20

Предельная допустимая величина нарушения торцовки, мм (см. Разборка и проверка состояния головки цилиндров и компонентов клапанного механизма)

• Внутренняя пружина

1.90

• Наружная пружина

2.20

Усилие сжатия, кГс/мм

• Внутренняя пружина

26/25

• Наружная пружина

74.7/30

Характеристика

Значение

Диаметр посадочного гнезда, мм

16.000—16.013

Диаметр толкателя, мм

15.947—145.957

Посадочный зазор, мм

0.043—0.066

Характеристика

Значение

Диаметр подшипников, мм

• Под шейку «А»

47.000—47.025

• Под шейку «В»

42.500—42.525

• Под шейку «С»

48.000—48.025

Диаметр шеек, мм

• Шейка «А»

46.920—46.94

• Шейка «В»

42.420—42.440

• Шейка «С»

47.920—47.940

Величина осевого люфта вала, мм

0.30—0.60

Предельная допустимая величина радиального биения, мм

0.10

Высота кулачков, мм

38.943—39.133

Рабочие зазоры в подшипниках, мм

0.060

Предельная допустимая величина радиального биения зубчатого колеса, мм

0.10

Характеристика

Значение

Диаметр цилиндров, мм

• Кроме цилиндров №№ 3 и 4

• Размерная группа 1

91.500—91.510

• Размерная группа 2

91.511—91.520

• Размерная группа 3

91.521—91.530

• Цилиндры №№ 3 и 4

• Размерная группа 1

91.500—91.505

• Размерная группа 2

91.506—91.510

• Размерная группа 3

91.511—91.515

• Размерная группа 4

91.516—91.520

• Размерная группа 5

91.521—91.525

• Размерная группа 6

91.526—91.530

Предельная допустимая величина конусности цилиндров, мм

0.015

Предельная допустимая величина овальности цилиндров, мм

0.015

Минимальная допустимая высота, мм

Информация не приведена

Предельная допустимая величина неплоскостности, мм

0.10

Предельная допустимая суммарная глубина проточки (блок + головка), мм

0.20

Характеристика

Значение

Величина осевого люфта, мм

• Номинальное значение

0.05—0.17

• Предельное допустимое значение

0.30

Величина радиального биения, мм

• Номинальное значение

0.025

• Предельное допустимое значение

0.10

Характеристика

Значение

Диаметр шеек, мм

• Размерная группа «0»

62.967—62.975

• Размерная группа «1»

62.959—62.967

• Размерная группа «2»

62.951—62.959

Предельная допустимая величина конусности шеек, мм

0.005

Предельная допустимая величина овальности шеек, мм

0.005

Рабочие зазоры в подшипниках, мм

• Номинальное значение

0.028—0.056

• Предельное допустимое значение

0.090

Характеристика

Значение

Диаметр шеек, мм

49.955—49.974

Предельная допустимая величина конусности шеек, мм

0.005

Предельная допустимая величина овальности шеек, мм

0.005

Рабочие зазоры в подшипниках, мм

• Номинальное значение

0.015—0.054

• Предельное допустимое значение

0.090

Характеристика

Значение

Диаметры гнезд головок, мм

• Верхняя головка

20.982—20.994

• Нижняя головка

53.000—53.013

Расстояние между центрами гнезд, мм

154.10—154.20

Предельная допустимая величина изгиба на 100 мм длины, мм

0.15

Предельная допустимая величина скручивания на 100 мм длины, мм

0.30

Величина осевого люфта, мм

• Номинальное значение

0.20—0.35

• Предельное допустимое значение

0.40

Характеристика

Значение

Зазоры посадки в цилиндрах, мм

• Кроме №№ 3 и 4

0.025—0.045

• №№ 3 и 4

0.015—0.025

Диаметр, мм

• Кроме №№ 3 и 4

• Размерная группа 1

91.465—91.475

• Размерная группа 2

91.475—91.485

• Размерная группа 3

91.485—91.495

• С превышением на 0.25 мм

91.715—91.745

• С превышением на 0.50 мм

91.965—91.995

• Цилиндры №№ 3 и 4

• Размерная группа 2-1

91.480—91.185

• Размерная группа 3-2

91.485—91.490

• Размерная группа 3-3

91.490—91.495

• Размерная группа 4-4

91.495—91.500

• Размерная группа 4-5

91.500—91.505

• Размерная группа 5-6

91.505—91.510

• С превышением на 0.25 мм

91.715—91.745

• С превышением на 0.50 мм

91.965—91.995

Характеристика

Значение

Диаметр, мм

20.971—20.983

Посадка в поршне, мм

0—0.004 (в натяг)

Посадка в шатуне, мм

0.005—0.017

Характеристика

Значение

Зазор в замке, мм

• Первое компрессионное

0.20—0.40

• Второе компрессионное

0.50—0.69

• Маслосъемное

0.20—0.69

Боковой зазор посадки в канавке, мм

• Первое компрессионное

0.024—0.076

• Второе компрессионное

0.030—0.070

• Маслосъемное

0.015—0.185

Тип соединения

Значение

Крепление упорной пластины распределительного вала

78—88

Болт крепления зубчатого колеса распределительного вала

78—88

Гайки нижних головок шатунов

• Стадия 1

14—16

• Стадия 2

Дотянуть на угол 60—65 градусов

Болт шкива коленчатого вала

191—211

Болты крепления головок цилиндров (см. иллюстрацию Порядок затягивания болтов крепления головок цилиндров)

• Стадия 1

29

• Стадия 2

59

• Стадия 3

Отпустить все

• Стадия 4

29

• Стадия 5

Дотянуть на угол 60—65 градусов

Болты крепления опор подвески силового агрегата к блоку цилиндров

43—55

Болты/ гайки крепления выпускных коллекторов (см. иллюстрацию Порядок затягивания болтов крепления выпускных коллекторов)

28—33

Болты крепления распределителя зажигания

14—18

Болты крепления приводного диска

83—93

Болты крепления впускного трубопровода

18—22

Болты крепления сборки крышек коренных подшипников (порядок затягивания — обратный показанному (см. иллюстрацию Порядок отпускания болтов крепления сборки крышек коренных подшипников))

90—100

Сливная пробка поддона картера

29—39

Болт крепления маслозаборной трубки к насосной сборке

16—17

Болты крепления масляного насоса к блоку цилиндров

• Длинные

22—29

• Короткие

6—8

Болты крепления крышки масляного насоса

6—8

Заглушка редукционного клапана

39—69

Болты крепления сборок осей коромысел

18—22

Болт/ гайка натяжителя газораспределительного ремня

43—58

Болты крепления водяного насоса

12—15

Болты/ гайки крепления впускного трубопровода (порядок затягивания — обратный показанному (см. Снятие и установка впускного трубопровода))

• Стадия 1

4

• Стадия 2

8—10

Болты крепления поддона картера (см. иллюстрацию Порядок затягивания болтов крепления поддона картера)

7—8

Болты крепления держателя заднего сальника коленчатого вала

6—8

Болты крепления крышки привода ГРМ

3—5

Винты крепления крышек ГРМ

3
