Снятие

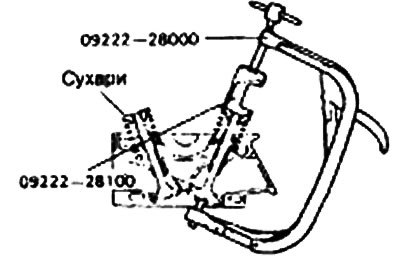

1. Пользуясь специальным инструментом (09222—21001), извлеките сухари. Снимите верхнюю тарелку, клапанную пружину, нижнюю тарелку и клапан.
Примечание. Разложите все снятые детали в порядке, в котором они должны устанавливаться на свои места.

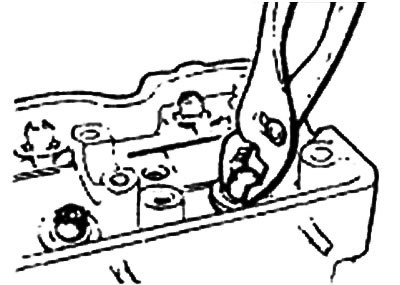

2. Плоскогубцами снимите уплотнительные колпачки.
Внимание. Не используйте их повторно.
 |
 |
Проверка
Втулки клапанов
Проверьте зазор между стержнем клапана и втулкой. Если этот зазор превышает допустимый, замените втулку клапана новой.
Зазор между стержнями клапана и втулкой:
Номинальное значение:
- Впускной клапан — 0,03-0,05 мм
- Выпускной клапан — 0,05-0,09 мм
Предельное значение:
- Впускной клапан — 0,10 мм
- Выпускной клапан — 0,15 мм
| Размер, мм | Размерная метка | Диаметр отверстия в головке блока цилиндров, мм |
| 0,05 OS | 5 | 13,050-13,068 |
| 0,25 OS | 25 | 13,250-13,268 |
| 0,50 OS | 50 | 13,500-13,518 |
OS — Увеличенный размер.
Клапанные пружины
1. Проверьте высоту каждой клапанной пружины в свободном состоянии и при необходимости замените, ее.

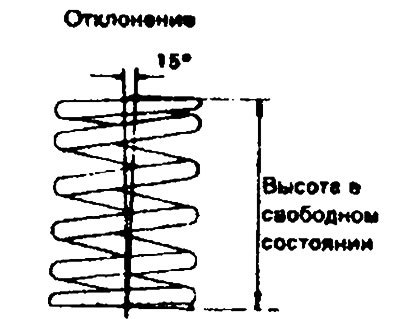

2. С помощью угольника проверьте перпендикулярность торцов каждой пружины к ее оси. При чрезмерном отклонении замените пружину.
Номинальное значение:
- Длина в свободном состоянии — 49,8 мм
- Усилие — 329 Н/40,4 мм
- Отклонение от перпендикулярности — Максимум 2°
Предельное значение:
- Длина в свободном состоянии — 48,8 мм
- Усилие — 329 Н/41,4 мм
- Отклонение от перпендикулярности — Максимум 4°
Восстановление седла клапана
1. При исправлении проверьте клапанную втулку на износ. Замените изношенную втулку, а затем исправьте седло клапана.

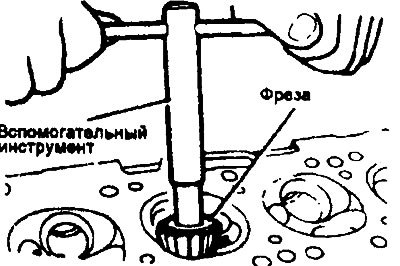

2. Исправьте седло клапана, пользуясь фрезой для седел клапанов и вспомогательным инструментом.
3. После исправления клапан и его седло необходимо притереть, пользуясь притирочной пастой.
Седла клапанов
1. Проверьте седло клапана на наличие признаков перегрева и неправильности контакта с рабочими фасками клапанов. При необходимости исправьте или замените седло клапана.

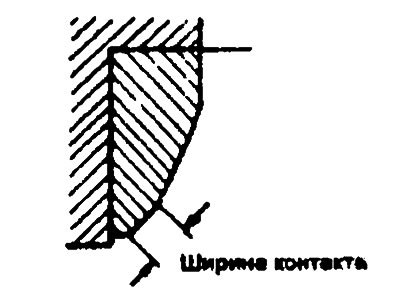

2. Ширина полоски контакта седла клапана должна соответствовать приведенному значению.
(Данные скопированы с ресурса: autoinstruction)
Ширина полоски контакта седла клапана:
- Впускной клапан — 0,9-1,3 мм
- Выпускной клапан — 1,2-1,6 мм
Установка
1. Установите нижние тарелки пружин.

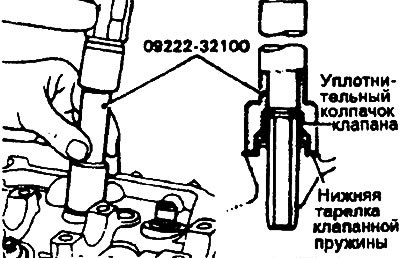

2. Пользуясь специальным инструментом (09222—32100), слегка осадите нижнюю тарелку на свое место. Уплотнительный колпачок устанавливается на свое место с помощью специального инструмента.
Внимание:
- Не используйте повторно старые уплотнительные колпачки.
- Неправильная установка уплотнительного колпачка приводит к его эксцентричности и, в результате, к утечке масла вдоль втулки клапана.
3. Смажьте каждый клапан моторным маслом. Установите клапаны во втулки. Не вводите клапаны в уплотнительные колпачки с усилием. После установки проверьте плавность движения клапанов.

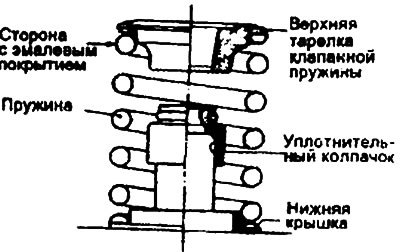

4. Клапанные пружины устанавливаются стороной с эмалевым покрытием к верхним тарелкам.
 |
 |

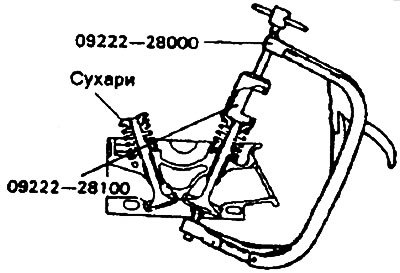

5. Пользуясь специальным (09222—21001) или другим соответствующим инструментом, сожмите пружину и установите сухари. После установки клапанов проверьте правильность установки сухарей.
Внимание. При сжатии пружины устройством для сжатия клапанных пружин или соответствующим инструментом проследите, чтобы уплотнительный колпачок не был сжат нижней частью верхней тарелки пружины.
