Снятие
1. Снимите колесо с шиной.
2. Снимите тормозной шланг со скобы тормоза.
3. Удалите скобу тормоза в сборе после снятия пластины.
Разборка
1. Ослабьте затяжку болтов крепления скобы и отделите скобу.
2. Снимите кольцевой чехол с помощью отвертки с плоским лезвием.
3. Снимите чехол с поршня.
4. Снимите поршень путем подачи сжатого воздуха через отверстие патрубка тормозного шланга.
Внимание. Ваши пальцы не должны располагаться перед поршнем при использовании сжатого воздуха.
5. С помощью отвертки осторожно удалите уплотнение поршня, чтобы не повредить стенку цилиндра.
6. Очистите наружную поверхность поршня и внутреннюю поверхность цилиндра с помощью тормозной жидкости.
Проверка
1. Проверьте скобу и внутреннюю поверхность цилиндра на отсутствие износа, дефектов и/или коррозии.
2. Проверьте поршень на отсутствие износа, дефектов и/или коррозии.
3. Проверьте корпус скобы на отсутствие износа.
4. Проверьте тормозные накладки на отсутствие деформаций и замасливания, а металлическую подложку — на отсутствие повреждений.
(Смотрите источник на портале: «AutoInstruction.ru»)
5. Проверьте индикатор износа накладки на отсутствие дефектов.
6. Проверьте тормозной диск с помощью часового индикатора и микрометра. Произведите механическую обработку диска или замените его в случае необходимости.
| Норма | Предельное значение | |
| Толщина диска, мм | 22 | 20 |
| Биение диска, мм | — | 0,1 |
7. В случае необходимости замените тормозной диск.
- 1) Отделите зажимную пластину от цапфы и подвесьте ее на проволоке.

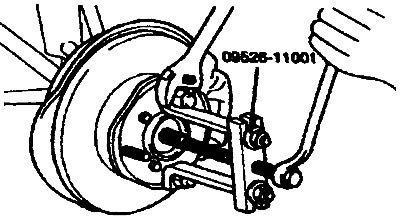

- 2) С помощью специнструмента (09526-11001) отсоедините ведущий вал от ступицы и снимите тормозной диск ступицы.
- 3) Установите тормозной диск и ступицу в сборе на полуось.
- 4) Установите гайку ведущей оси и шайбу и затем гайку ведущего вала.
- Момент затяжки — 200-260 Нм
- 5) Установите зажимную пластину на цапфу.
Сборка
1. Очистите детали с помощью изопропилового спирта, за исключением накладок и прокладки.
2. Установите уплотнение поршня.
3. После нанесения тормозной жидкости на наружную поверхность поршня установите поршень в цилиндр.
4. Установите чехол поршня в кольцевой чехол.
5. Установите чехлы направляющего пальца и сам направляющий палец.
Установка
1. Установите тормозные накладки и цилиндр.
2. Присоедините тормозной шланг к скобе дискового тормоза.
- Момент затяжки резьбового клапана для прокачки тормоза — 7-13 Нм
3. Заполните бачок тормозной жидкостью.
4. Прокачайте тормозную систему.
