Внимание: не допускайте длительной работы двигателя на повышенных оборотах и резких ускорений при непрогретом двигателе.

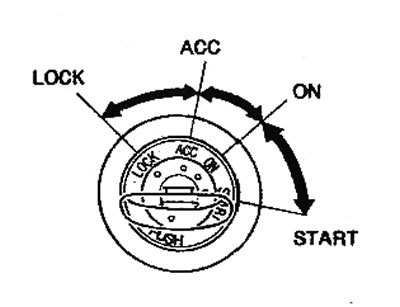

Замок зажигания
1. Положение "LOCK". Двигатель не работает и рулевое колесо заблокировано, только в этом положении можно вставить ключ в замок и вынуть ключ из замка зажигания.
Примечание: после открытия двери водителя загорается подсветка замка зажигания если ключ зажигания находится в любом положении, кроме "ON". Подсветка погаснет через 10 секунд после установки ключа замка зажигания в положение "ON" или закрытия двери.
2. Положение "АСС". Двигатель не работает, могут действовать радиоприемник, прикуриватель и пр.
3. Положение ’’ON". Включено зажигание (двигатель работает или не работает) и включены все электрические цепи.
4. Положение "START". Коленчатый вал двигателя прокручивается стартером. После пуска двигателя отпустите ключ, и он автоматически вернется в положение "ON".
Внимание:
- Не вынимайте ключ из замка зажигания во время движения автомобиля, так как это приведет к блокировке рулевого колеса и невозможности управления автомобилем.
- При остановке двигателя во время движения автомобиля усилитель тормозов перестает действовать и снижается эффективность торможения. Не работает также усилитель рулевого управления, и для управления рулевым колесом требуется значительное физическое усилие.
- Не оставляйте ключ в положении "ON" на длительное время, когда двигатель не работает, так как это приведет к разрядке аккумуляторной батареи.
- Не поворачивайте ключ в замке зажигания в положение "START" при работающем двигателе. Это может привести к повреждению стартера.
- Чтобы вынуть ключ из замка зажигания поверните его в положение "АСС" (для моделей с АКПП установите рычаг селектора в положение "Р"), а затем, нажимая, поверните ключ в позицию "LOCK"
- Если автомобиль снабжен электронным блокирующим устройством (иммобилайзером), то для запуска двигателя необходимо, чтобы идентификационный код, который выдает встроенный в ключ-ответчик, совпал с идентификационным кодом, зарегистрированным в компьютере блокирующего устройства.
Перед запуском
1. Затяните стояночный тормоз.
2. Выключите ненужные световые приборы и вспомогательное оборудование.
Внимание: если включены наружные световые приборы (фары или передние противотуманные фары), то заряд аккумуляторной батареи уменьшается и будет сложно запустить двигатель.
3. Для моделей с МКПП:
- а) Нажмите на педаль сцепления до упора и переведите рычаг переключения в нейтральное положение.
- б) Удерживайте педаль сцепления нажатой до тех пор, пока двигатель не будет запущен.
Внимание: на автомобиле с МКПП при запуске возможно движение автомобиля, если рычаг переключения передач не находится в нейтральном положении и педаль сцепления не нажата.
4. Для моделей с АКПП:
- а) Установите селектор АКПП в положение "Р". При повторном запуске (заглох двигатель) установите рычаг селектора АКПП в положение "N".
- б) Нажмите на педаль тормоза и удерживайте ее до начала движения.
Запуск двигателя
Внимание:
- Не проворачивайте коленчатый вал двигателя более 15 секунд за один раз. Это может привести к разрядке аккумуляторной батареи, перегреву стартера и соединений электрической цепи. Если двигатель не запустился за 15 секунд, то поверните ключ в замке зажигания в положение "LOCK" и перед следующей попыткой сделайте перерыв не менее одной минуты.
- Не запускайте и не оставляйте работающим двигатель автомобиля в. закрытом помещении, так как возможно отравление отработавшими газами.
- После запуска прогревайте двигатель до тех пор, пока стрелка указателя температуры охлаждающей жидкости не начнет двигаться (обороты коленчатого вала двигателя снижаются). Слишком долгий прогрев приведет к увеличению расхода топлива.
1. Установите ключ в замке зажигания в положение "ON".
2. При обычных условиях, не нажимая педаль акселератора, переведите ключ в замке зажигания в положение "START" и проворачивайте коленчатый вал двигателя стартером до запуска двигателя. Отпустите ключ, как только двигатель начал работать.
Примечание:
- Если двигатель не запускается при очень холодной погоде, то нажмите педаль акселератора на половину хода перед запуском двигателя. После запуска двигателя постепенно отпустите педаль акселератора.
- На моделях с системой ABS за время запуска двигателя из моторного отсека будут слышны посторонние звуки (щелчки) и шум работы электродвигателя насоса. Кроме того, будет ощущаться пульсация на педали тормоза. Эти звуки связаны с проведением процедур самодиагностики данной системы.
3. Если двигатель холодный, то прогрейте его. После автоматического уменьшения повышенных оборотов прогрева двигателя автомобиль готов к движению.
Если двигатель не запускается...
1. Перед выполнением проверок убедитесь в правильном выполнении процедуры запуска и наличии достаточного количества топлива в баке.
2. Если коленчатый вал двигателя не проворачивается или проворачивается слишком медленно:
- а) Проверьте, чтобы клеммы аккумуляторной батареи были чистые и их крепление надежно затянуто.
- б) Если клеммы аккумуляторной батареи в порядке, то включите освещение салона. Если освещение отсутствует, тусклое или гаснет при прокручивании двигателя стартером, то аккумуляторная батарея разряжена. Выполните запуск с помощью добавочной аккумуляторной батареи.
- в) Если освещение в норме, но двигатель не запускается, то он неисправен.
Внимание: не пытайтесь запустить двигатель путем длительной буксировки или толкания, так как ремень привода ГРМ может перескочить на несколько зубьев и стать причиной удара поршня о клапаны. Кроме того, каталитический нейтрализатор может выйти из строя, перегреться и стать причиной воспламенения (пожара).
3. Если коленчатый вал двигателя проворачивается нормально, но двигатель не запускается, то:
- а) Проверьте плотность прилегания разъемов (например, соединения свечей зажигания, катушек зажигания и т.п.).
- б) Если разъемы в порядке, то свечи зажигания могут быть "залиты''.
Запуск с помощью добавочной аккумуляторной батареи
Внимание: напряжение добавочной аккумуляторной батареи должно быть 12 В. Не производите запуск с помощью добавочной аккумуляторной батареи, если Вы не уверены в соответствии ее параметров необходимым.
1. Выключите все ненужные световые приборы и вспомогательное оборудование и убедитесь, что автомобили не соприкасаются.
Внимание: надежно затяните стояночный тормоз на каждом автомобиле. Переведите рычаг селектора автоматической коробки передач в положение "Р" или рычаг механической коробки передач в положение "N".
2. Если необходимо, снимите все вентиляционные пробки с добавочной и разряженной аккумуляторных батарей. Положите ткань поверх открытых вентиляционных отверстий на аккумуляторные батареи (это помогает снизить опасность взрыва).
3. Если двигатель автомобиля с добавочной аккумуляторной батареей не работает, то запустите его и дайте ему поработать несколько минут. Во время запуска с помощью добавочной аккумуляторной батареи двигатель должен работать в режиме примерно 2000 об/мин.

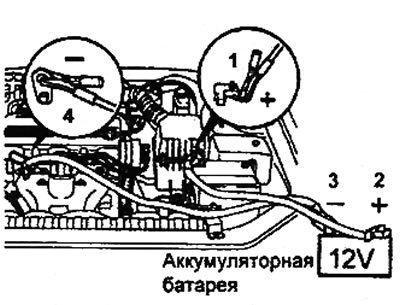

4. Подсоединение кабелей.
- а) Выполните соединения кабелей в порядке, указанном на рисунке.
Примечание: во избежание серьезной травмы при выполнении соединений не наклоняйтесь над аккумуляторной батареей и не допускайте случайного прикосновения кабелей или зажимов к чему-либо, кроме соответствующих полюсов аккумуляторной батареи или "массы".
- б) Подсоедините зажим с другого конца отрицательного кабеля добавочной аккумуляторной батареи к жесткой неподвижной, неокрашенной металлической детали двигателя автомобиля с разряженной аккумуляторной батареей.
Внимание: не подсоединяйте кабель рядом с какой-либо деталью, которая может двигаться при проворачивании коленчатого вала двигателя.
5. Запустите двигатель обычным способом. После запуска он должен поработать в течение нескольких минут.
6. Осторожно отсоедините кабели, сначала отрицательный, затем положительный в порядке обратном их подсоединению.
7. Осторожно удалите ткани, покрывающие аккумуляторные батареи, так как они могут содержать серную кислоту.
8. Если вентиляционные пробки были сняты, то установите их на свои места.
Особенности запуска двигателя на моделях с системой ABS при полностью разряженной аккумуляторной батарее
Если при полностью разряженной аккумуляторной батарее для запуска двигателя используется подключение через соединительные провода внешнего источника тока, и автомобиль сразу начинает движение (не дав разряженной батарее некоторого времени на подзарядку), то могут начаться перебои в системе зажигания, что приведет к остановке автомобиля и невозможности продолжать движение.
Данное явление происходит в результате большого потребления тока системой ABS на самодиагностику. Чтобы избежать подобного явления, необходимо либо дать возможность батарее зарядиться при работе двигателя на холостом ходу, либо отключить систему путем снятия соответствующей плавкой вставки из цепи данной системы в моторном отсеке.
Примечание: индикатор ABS загорится, если снята соответствующая плавкая вставка.
После достаточной зарядки аккумуляторной батареи заглушите двигатель, установите на место плавкую вставку (для системы ABS) и запустите двигатель снова. При этом убедитесь, что индикатор ABS не горит.
Запуск при неисправном иммобилайзере

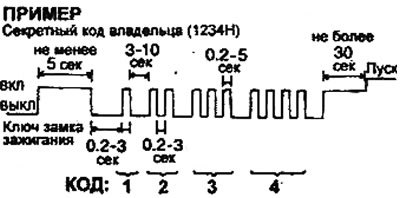

1. Для запуска при неисправном иммобилайзере необходим 4-значный секретный код владельца, который вводится в систему иммобилайзера специальной последовательностью циклов ВКЛ/ВЫКЛ зажигания.
Примечание: секретный код владельца можно узнать у официального дилера HYUNDAI.
2. Для ввода каждой цифры нужно с интервалом поворачивать ключ замка зажигания "OFF" → "ON" → "OFF" соответствующее цифре количество раз. После ввода каждой цифры нужно подождать 3-10 секунд.
3. После ввода секретного кода владельца система разблокируется на 30 секунд для запуска двигателя. После истечения данного промежутка времени запуск двигателя будет невозможен.
Предупреждение! если во время движения в аварийном режиме двигатель заглох, то его можно будет запустить только в течение 8 секунд.
