Общая информация
Форсунки осуществляют впрыск топлива в цилиндры двигателя по сигналу, поступающему от электронного блока управления двигателем. Количество топлива подаваемого форсункой определяется временем, в течение которого на обмотку форсунки подается управляющий импульс (время открытого состояния игольчатого клапана форсунки).
При нормальной работе двигателя почти всегда используется асинхронный (последовательный) впрыск топлива форсунками. Синхронный (одно-временный) впрыск топлива форсунками может использоваться при запуске двигателя, когда коленчатый вал прокручивается стартером.
Двигатели 2,0 л / 2,4 л. |
Двигатель 2,7 л. |
Указания к поиску неисправностей
1. Если возникают трудности при запуске прогретого двигателя, то проверьте отсутствие пониженного давления в топливопроводах и герметичность форсунок.
2. Если при прокручивании коленчатого вала стартером двигатель не запускается и форсунки не работают, то проверьте отсутствие следующих неисправностей (не связанных с форсунками):
- а) Неисправность цепи питания электронного блока управления двигателем или цепи соединения с "массой".
- б) Неисправность управляющего реле двигателя и реле топливного насоса.
- в) Неисправность датчика положения коленчатого вала и датчика положения распределительного вала.
3. Если после отключения форсунки одного из цилиндров не происходит изменений в работе двигателя на режиме холостого хода, то для этого цилиндра выполните указанные ниже проверки:
- а) Проверьте форсунку и ее жгут проводов.
- б) Проверьте свечу зажигания и свечной провод высокого напряжения.
- в) Проверьте компрессию.
4. Если время работы форсунки (длительность сигнала открытия форсунки) отличается от номинального значения, даже если проверка показала исправность форсунки и ее жгута проводов, то проверьте отсутствие неполного сгорания в одном из цилиндров (из-за неисправности свечи зажигания, катушки зажигания, отсутствия компрессии и т.д.)
Проверка работы форсунок
1. С помощью фонендоскопа проверьте работу форсунки (наличие характерных скрипящих звуков) когда двигатель работает на режиме холостого хода. Убедитесь, что при увеличении частоты вращения коленчатого вала двигателя частота срабатывания форсунки также увеличивается.
Примечание: не перепутайте звук срабатывания проверяемой форсунки со звуком срабатывания рядом стоящей форсунки, передаваемым через топливный коллектор, особенно если проверяемая форсунка не работает.
Двигатели 2,0 л / 2,4 л. |
Двигатель 2,7 л. |
2. Если фонендоскоп отсутствует, то проверьте работу форсунки на ощупь пальцем. Если вибрация от срабатывания форсунки не ощущается, то проверьте разъем жгута проводов, форсунку или наличие управляющего импульса от электронного блока управления двигателем.

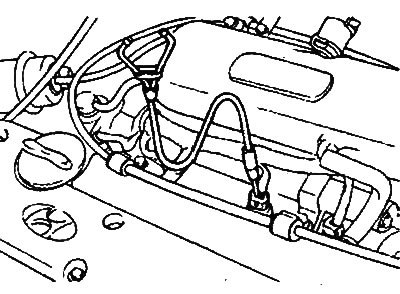

Двигатели 2,0 л / 2,4 л. |

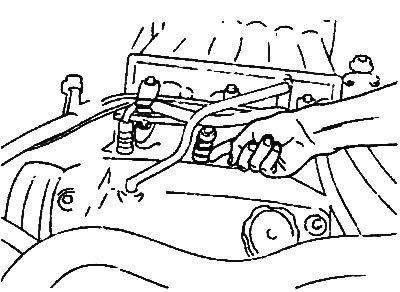

Двигатель 2,7 л. |
Проверка с помощью тестера
1. Считайте показания тестера (время открытия форсунки), когда коленчатый вал прокручивается стартером.
Таблица. Номинальные значения.
| Температура охлаждающей жидкости | Номинальное значение |
| 0°С | Примерно 17 мс |
| 20°С | Примерно 35 мс |
| 80°С | Примерно 8,5 мс |
2. Выполните дальнейшую проверку при следующих условиях.
- а) Температура охлаждающей жидкости: 80-95°С;
- б) Освещение, электровентилятор и все дополнительное оборудование: Выключены;
- в) Коробка передач: Нейтральная передача (положение "Р" селектора АКПП);
- г) Рулевое колесо: В положении прямолинейного движения.
(Оригинал опубликован на онлайн-портале: «www.Autoinstruction.ru»)
3. Выполнение проверки:
Считайте показания тестера (время открытия форсунки).
Таблица. Номинальные значения.
| Состояние двигателя | Номинальное значение |
| Холостой ход | 2,2-2,9 мс |
| 2000 об/мин | 1,8-2,6 мс |
| При резком нажатии на педаль акселератора | Увеличивается |
Примечание:
- Показано время открытия форсунки, когда напряжение питания не менее 11 В и частота вращения 250 об/мин или менее при прокрутке коленчатого вала двигателя стартером.
- При температуре охлаждающей жидкости двигателя 0°C электронный блок управления двигателем обеспечивает одновременный впрыск топлива во все четыре цилиндра.
- На новом автомобиле (пробег менее 500 км) время открытия форсунки может быть примерно на 10% больше указанного.
Проверка исполнительных устройств:
1. Запустите двигатель и считайте показания тестера, когда двигатель прогрет и работает на режиме холостого хода (после прогрева двигателя проверяйте частоту вращения холостого хода, отключая форсунки в указанной последовательности).
Таблица. Номинальные значения.
| Показания тестера - пункт № | Нормальное состояние |
| 01. Форсунка №1 | Активирована |
| 02. Форсунка №2 | Активирована |
| 03. Форсунка №3 | Активирована |
| 04. Форсунка №4 | Активирована |
| *05. Форсунка №5 | Активирована |
| *06. Форсунка №6 | Активирована |
Примечание: "*" - для двигателя 2,7 л.
2. При отключении форсунки работа двигателя на холостом ходу становится нестабильной.
Проверка сопротивления обмотки форсунки
1. Измерьте сопротивление обмотки форсунки между выводами разъема с помощью омметра.
- Номинальное значение: 13-16 Ом при 20 °C
2. Если сопротивление не соответствует диапазону номинальных значений, то замените форсунку.
