Примечание: в данной процедуре производится зарядка системы кондиционирования хладагентом в жидкой фазе через сервисный штуцер высокого давления. Баллон с хладагентом в данной процедуре должен быть установлен краном вниз для подачи хладагента в жидком состоянии.
Внимание: никогда не запускайте двигатель при выполнении заправки системы через сервисный штуцер высокого давления. Не открывайте клапан штуцера низкого давления измерительного коллектора при выполнении заправки системы хладагентом в жидком состоянии.

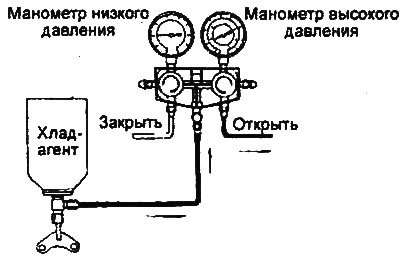

1. Плотно закройте оба клапана штуцеров измерительного коллектора после завершения вакуумирования системы.
2. Установите кран на заправочный баллон с хладагентом, как указано в разделе "Подготовка баллона с хладагентом к процедуре заправки системы".
3. Полностью откройте клапан высокого давления и установите заправочный баллон краном вниз.
4. Заправьте систему кондиционирования номинальным количеством хладагента. Количество заправленного хладагента определите взвешиванием баллона на весах. Заправка хладагента сверх нормы станет причиной недопустимо высокого давления подачи компрессора (в линии высокого давления). После заправки закройте клапан высокого давления.
- Количество хладагента: 680±25 г
Примечание: если манометр низкого давления не показывает величины давления в системе, то система засорена (трубопроводы заблокированы) и необходимо выполнить ремонт.
5. После заправки системы номинальным количеством хладагента закройте все клапаны измерительного коллектора.
[Смотрите полную версию на сайте AutoInstruction]
6. Проверьте систему на отсутствие утечек хладагента с помощью детектора утечек и устраните обнаруженные неисправности (утечки). (Смотрите раздел "Определение мест утечек хладагента").
Примечание: для качественного выполнения работ рекомендуется выполнить испытание эффективности работы кондиционера до отсоединения измерительного коллектора от системы.
