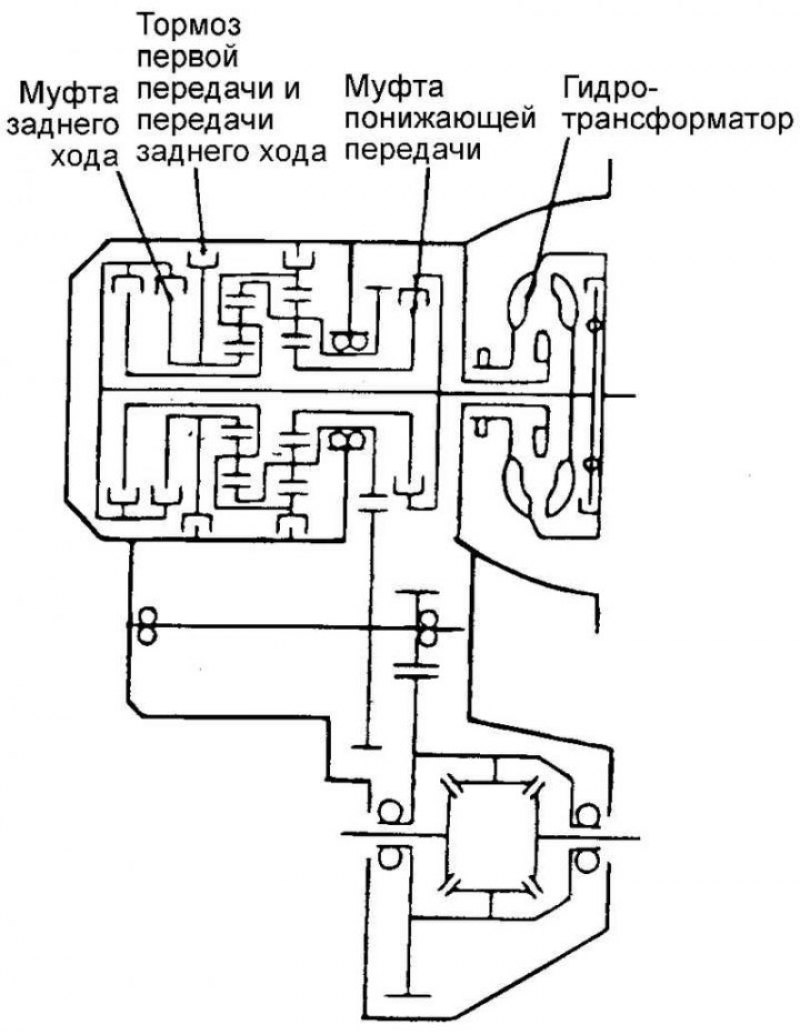

Рис. 3.73. Положение муфт гидротрансформатора
Целью данной проверки является измерение максимальной частоты вращения коленчатого вала двигателя при полностью заторможенном выходном вале автоматической коробки передач на диапазонах «D» и «R». По величине этой частоты можно определить работоспособность обгонной муфты статора гидротрансформатора, а также наличие пробуксовки в фрикционных муфтах и тормозах автоматической коробки передач.
Внимание! Во время данной проверки не позволяйте никому находиться спереди или сзади автомобиля.
Проверьте уровень и температуру масла в автоматической коробке передач, а также температуру охлаждающей жидкости двигателя.
Уровень масла в АКПП (ATF): на отметке «НОТ» маслоизмерительного щупа.
Температура масла в АКПП (ATF): 80–100°С.
Температура охлаждающей жидкости двигателя: 80–100°С.
Установите тормозные колодки под задние колеса автомобиля (левое и правое).
Полностью поднимите рычаг стояночного тормоза и выжмите до упора педаль тормоза.
Запустите двигатель.
Установите рычаг селектора АКПП в положение «D», нажмите до упора на педаль акселератора и определите частоту вращения коленчатого вала двигателя в этот момент.
Внимание! Во время проведения данного теста не удерживайте дроссельную заслонку полностью открытой более 8 с.
Если данный тест необходимо провести более одного раза, то после каждой проверки переведите рычаг селектора АКПП в положение «N» и дайте двигателю поработать на режиме 1000 мин–1 в течение 2 мин, для охлаждения масла в АКПП (ATF) между проверками.
Номинальное значение частоты вращения двигателя при полностью заторможенном автомобиле (stall test): 2100–2900 мин–1.
Переведите рычаг селектора в положение «R» и повторите проверку на полностью заторможенном автомобиле, аналогично упомянутым выше пунктам.
Номинальное значение частоты вращения двигателя при полностью заторможенном автомобиле (stall test): 2100–2900 мин–1.
