Снятие
Снимите сливную пробку и слейте масло из коробки передач.
Снимите рабочий цилиндр гидропривода сцепления.
Снимите корпус воздушного фильтра в сборе.
Снимите аккумуляторную батарею и ее поддон.

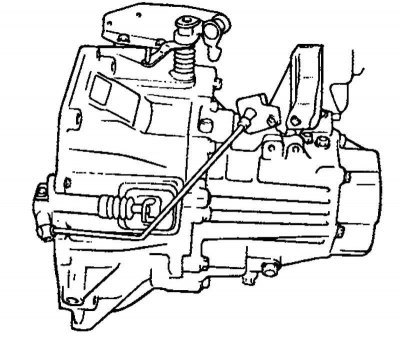

Рис. 3.37. Трос привода спидометра
Отсоедините трос выбора передач и трос переключения передач (рис. 3.37).

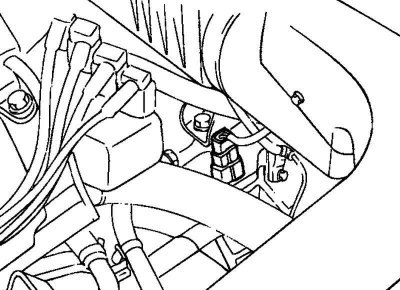

Рис. 3.38. Разъем выключателя фонарей заднего хода
Отсоедините разъем выключателя фонарей заднего хода (рис. 3.38).
Отсоедините трос привода спидометра.
Отсоедините трос привода сцепления или трубку гидропривода сцепления.
Снимите нижний защитный кожух двигателя и боковую крышку КПП.
Снимите переднюю и заднюю опоры двигателя в сборе.
Снимите левое и правое передние колеса в сборе.
Отверните болт крепления передней стойки подвески к поворотному кулаку.
Снимите валы привода колес.

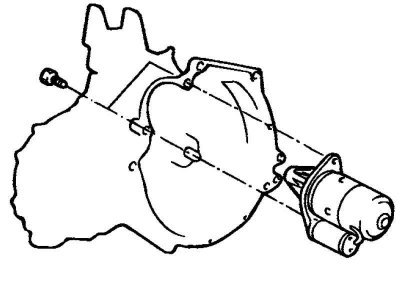

Рис. 3.39. Снятие стартера
Снимите стартер (рис. 3.39).

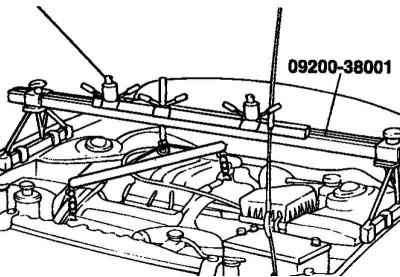

Рис. 3.40. Закрепление двигателя на специальном приспособлении
Закрепите двигатель на специальном приспособлении (траверса 09200-38001) за кронштейны крепления (рис. 3.40).
Снимите опору коробки передач (слева).
Отверните верхний болт крепления коробки передач.

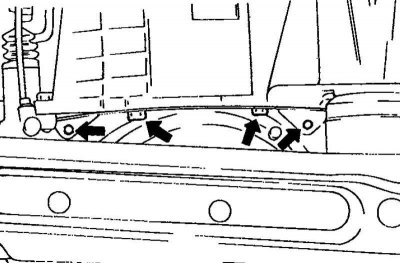

Рис. 3.41. Крепление защитной крышки картера
Снимите защитную крышку картера КПП (рис. 3.41).
Установите под коробку передач трансмиссионную телескопическую стойку (Т/М Jack).
Отверните нижний болт крепления коробки передач.
Снимите кожух сцепления и ведомый диск сцепления.
Снимите маховик.
Снимите коробку передач.
Установка
Установка деталей производится в порядке, обратном снятию.
