Замена плавкой вставки
В случае перегрузки электрической цепи плавкая вставка перегорает, тем самым предотвращая повреждения всего жгута проводов. (Это может быть вызвано коротким замыканием или током слишком большой силы). Для облегчения их проверки плавкие вставки расположены в блоке реле.

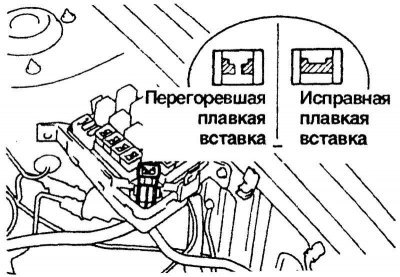

Рис. 1.178. Замена плавкой вставки
Внимание! При замене плавкой вставки используйте только новую плавкую вставку с таким же или более низким значением номинального тока. Не используйте проволоку или плавкую вставку с более высоким значением номинального тока. Это может привести к серьезному повреждению и вызвать пожар.
Замена плавких вставок цепей вспомогательного оборудования

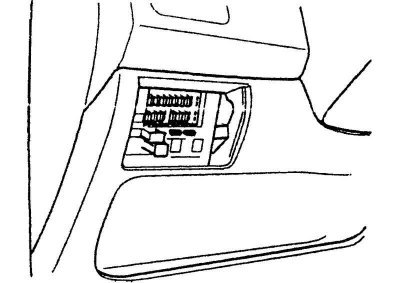

Рис. 1.179. Блок предохранителей
Блок предохранителей, защищающих цепи освещения и другое электрооборудование, расположен под панелью приборов напротив сиденья водителя (рис. 1.179).
Внутри блока находится таблица защищаемых цепей.

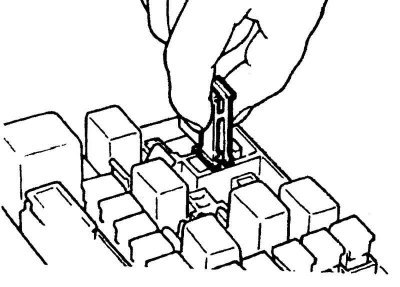

Рис. 1.180. Съемник для предохранителей
Если какая-либо из ламп автомобиля или электрооборудование перестали работать, причиной этого может быть перегоревший предохранитель. Если перегорел предохранитель, металлическая полоска внутри него обрывается. Для того чтобы заменить плавкий предохраниетель, откройте блок предохранителей и проверьте целостность каждого предохранителя. Выньте каждый предохранитель, потянув его на себя (для упрощения этой операции в блоке предохранителей имеется специальный съемник) (рис. 1.180).
Замените перегоревший предохранитель на новый с таким же значением номинального тока. Предохранитель должен быть плотно вставлен.
Если запасного предохранителя нет, то можно временно установить предохранитель с таким же значением номинального тока, вынув его из цепи оборудования, без которого можно временно обойтись (например, предохранитель, защищающий цепи радиоприемника или прикуривателя). Не забудьте вставить назад снятый предохранитель.

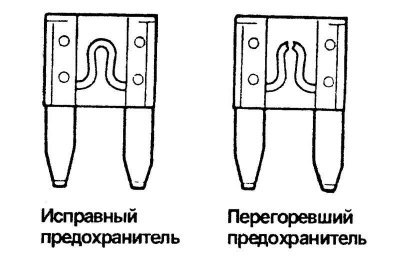

Рис. 1.181. Пример нормального и перегоревшего предохранителей
Внимание! Перегоревший предохранитель указывает на неисправность в электрической цепи. Если установленный недавно предохранитель через короткое время снова перегорит, то необходимо обратиться к специалистам для выявления причины неисправности и ее устранения. Никогда не устанавливайте плавкий предохранитель со значением номинального тока больше установленного техническими требованиями, а также какие-либо заменители предохранителей. Это может привести к перегреву электропроводки и вызвать пожар.
