Снятие

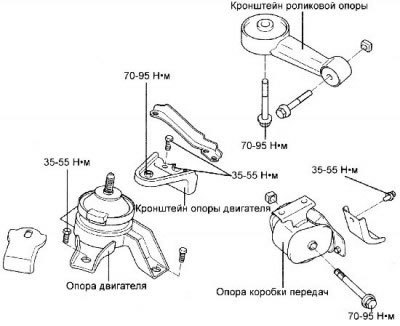

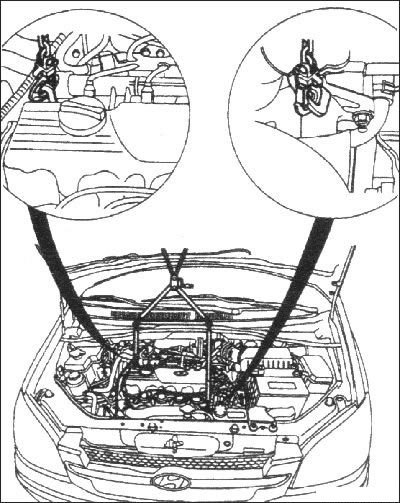

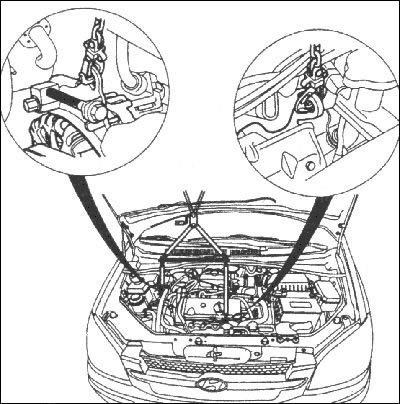

Закрепите захваты грузоподъемного механизма за проушины двигателя и поднимите так, чтобы вес двигателя воспринимался грузоподъемным механизмом.

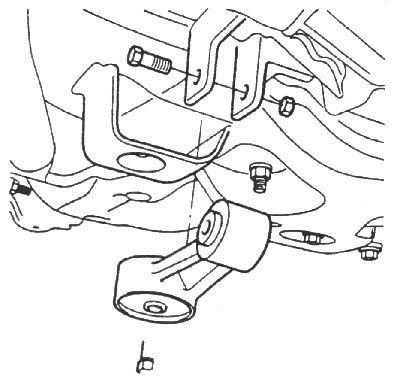

1. Выверните болты крепления кронштейна роликовой опоры двигателя к подмоторной поперечной раме (болт и гайка 14 мм, болт 17 мм).
2. Снимите опоры двигателя с двигателя.
- 1) Отсоедините кронштейн опоры двигателя от двигателя (болты 14 мм, 17 мм).

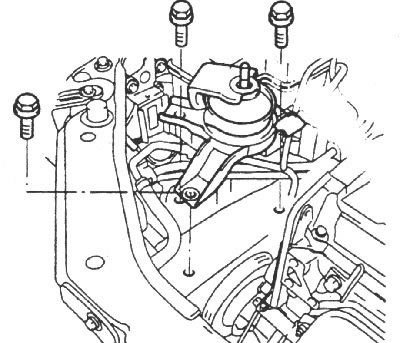

- 2) Снимите кронштейн роликовой опоры двигателя (болт 14 мм).
3. Снимите кронштейн коробки передач.
- 1) Выверните болты и снимите корпус воздушного фильтра.
- 2) Отверните болт крепления кронштейна опоры коробки передач к подмоторной поперечной раме (14 мм).
- 3) Отверните болт крепления коробки передач (17 мм).

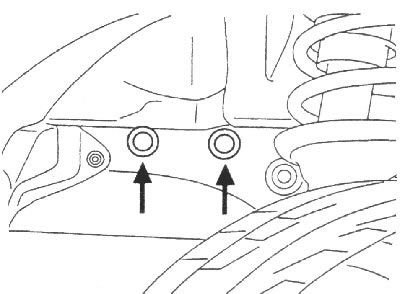

- 4) Снимите заглушки с внутренней стороны правого крыла и отверните болты крепления кронштейна опоры коробки передач.

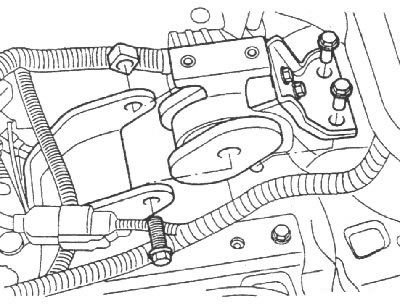

- 5) Снимите кронштейн опоры коробки передач.
Установка
Установка проводится в последовательности, обратной снятию.
