Предупреждение! Во избежание травмирования следует внимательно следить за правильностью установки и надежностью крепления двигателя к технологической траверсе, устанавливаемой над моторным отсеком.
Двигатель в сборе. Опоры двигателя
201. Кронштейн задней опоры; 202. Болт задней опоры (момент затяжки 65 нм); 203. Задняя опора; 204. Шайба; 205. Гайка; 206. Шайба; 207. Болт (момент затяжки 25 нм); 208. Левая передняя опора; 209. Шайба; 210. Болт (момент затяжки 75 нм); 211. Кронштейн левой передней опоры; 212. Болт (момент затяжки 60 нм); 213. Болт (момент затяжки 60 нм); 214. Кронштейн правой передней опоры; 215. Болт (момент затяжки 65 нм); 216. Правая передняя опора; 217. Держатель правой передней опоры; 218. Шайба; 219. Гайка (момент затяжки 40 нм)

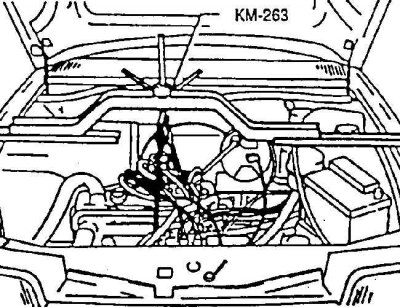

Траверса для крепления двигателя
Передняя левая опора двигателя

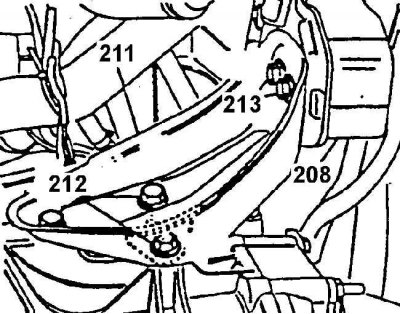

208. Левая передняя опора; 211. Кронштейн левой передней опоры; 212. Болт крепления кронштейна к картеру трансмиссии (момент затяжки 60 нм); 213. Болт крепления кронштейна к опоре (момент затяжки 60 нм)
Задняя опора двигателя

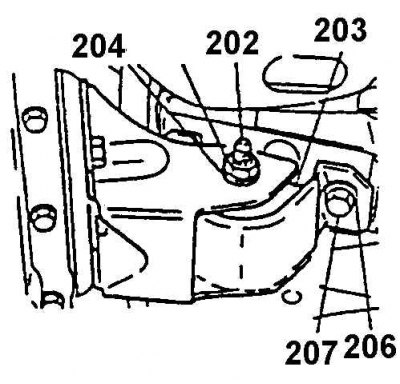

202. Болт задней опоры (момент затяжки 65 нм); 203. Задняя опора; 204. Шайба; 205. Гайка; 206. Шайба; 207. Болт (момент затяжки 25 нм)
Проверить
1. Приподнять двигатель, чтобы разгрузить резиновые подушки опор.
2. Поверхность резиновых подушек на наличие трещин из-за перегрева.
3. Отставание резиновых подушек от пластин.
4. Наличие трещин и разрывов резины посередине подушек.
5. Ослабление затяжки болтов и гаек.
Снять или отсоединить
1. Отрицательный провод аккумуляторной батареи.
2. Подвесить двигатель на траверсе.
3. Болт 213 правой передней опоры.
4. Болты 215 правой передней опоры.
5. Гайки 219 и шайбы 218 правой передней опоры.
6. Болты 213 левой передней опоры.
7. Болты 212 левой передней опоры.
8. Болты 210 и шайбы 209 левой передней опоры.
9. Гайку 205, болт 202, шайбу 204 и кронштейн задней опоры.
10. Болты 207, шайбы 206 и заднюю опору двигателя с автомобиля.
Установить или присоединить
1. Болт 202, шайбу 204, гайку 205 задней опоры.
[Источник статьи доступен на портале: AutoInstruction.ru]
2. Болты 207, шайбы 206.
3. Прикрепить кронштейн передней левой опоры болтами 212 (момент затяжки 60 Нм).
4. Прикрепить кронштейн 211 болтами 213 (момент затяжки 60 Нм).
5. Болты 210 с шайбами 209.
6. Болт 213 правой передней опоры.
7. Болты 215 крепления кронштейна правой передней опоры.
8. Гайки 219 и шайбы 218.
9. Снять траверсу.
10. Затянуть болты и гайки требуемым моментом, придерживаясь последовательности: болты 202, 207, 210, гайка 219.
11. Отрицательный провод аккумуляторной батареи.
