Основными составными частями генератора являются ротор, статор, выпрямительный блок, щетки, подшипники и шкив приводного ремня. В щеткодержатель встроен электронный регулятор напряжения.

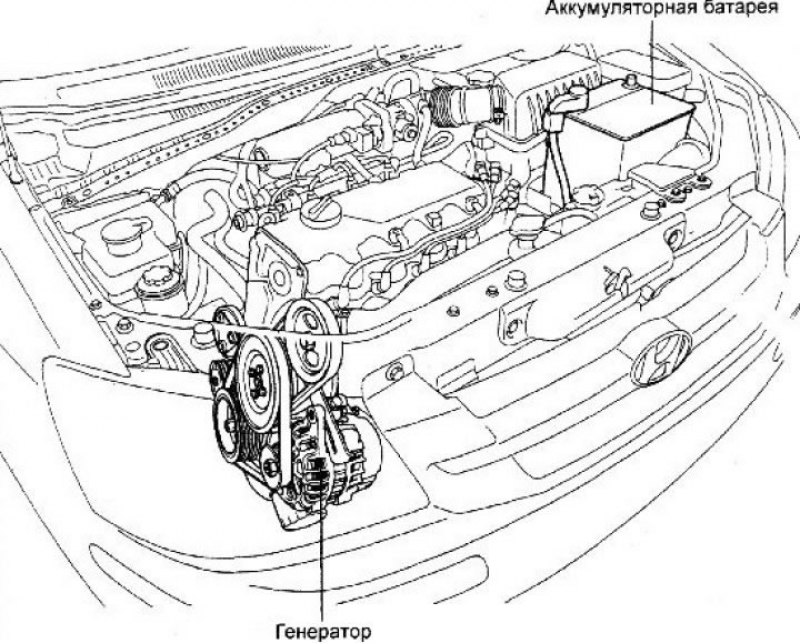

Генератор
Генератор — это трехфазная синхронная электрическая машина с электромагнитным возбуждением. Напряжение регулируется встроенным регулятором напряжения.
[Информация представлена на сайте www.autoinstruction.ru]
При работе генератора электрический ток, протекающий по обмотке возбуждения, создает вокруг полюсов ротора магнитный поток. При вращении ротора под каждым зубцом статора проходит то южный, то северный полюс ротора и рабочий магнитный поток, проходящий через зубцы статора, меняется по величине и напряжению. Этот переменный магнитный поток создает в обмотке статора электродвижущую силу.
При высокой частоте вращения ротора генератора, когда напряжение генератора становится больше, чем 13,6–14,6 В, запирается регулятор напряжения, расположенный в щеткодержателе и ток через обмотку возбуждения не проходит. Напряжение генератора падает, регулятор отпирается и снова пропускает ток через обмотку возбуждения. Чем выше частота вращения ротора генератора, тем больше время запертого состояния регулятора, следовательно, тем сильнее снижается напряжение на выходе генератора. Процесс запирания и отпирания регулятора происходит с высокой частотой, поэтому колебания напряжения на выходе генератора незаметны и практически можно считать его постоянным, поддерживаемым на уровне 13,6–14,6 В.
