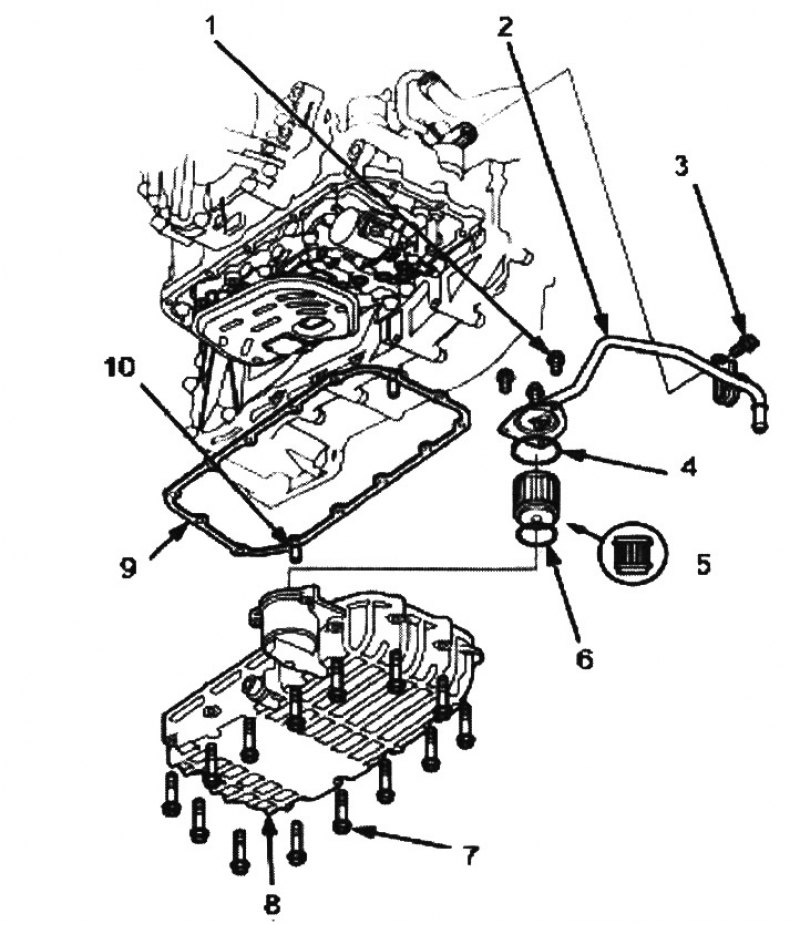

1. 6х1,0 мм, 12 Nm (1,2 кгс/м)
2. ПОДАЮЩАЯ ТРУБКА ОХЛАДИТЕЛЯ ATF
3. 8x1,25 мм, 26 Nm (2,7 кгс/м)
4. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ. Замените
5. ФИЛЬТР ATF
6. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ. Замените
7. 6x1,0 мм, 12 Nm (1,2 кгс/м)
8. ПОДДОН ДЛЯ ЖИДКОСТИ ATF
9. ПРОКЛАДКА ПОД ПОДДОН ЖИДКОСТИ ATF. Замените
10. РЕПЕРНЫЙ ШТИФТ
Предупреждение!
- Убедитесь, что подъемники, домкраты и станины безопасности установлены правильно (см. главу 1).
- Включите стояночный тормоз и заблокируйте задние колеса так, чтобы автомобиль не скатился со станин и не упал на Вас, пока Вы работаете под ним.
Предостережение! При снятии и установке нижней клапанной коробки в сборе не допускайте попадания пыли и других посторонних предметов в коробку передач.
1. Поднимите передок автомобиля и надежно закрепите его.
2. Включите стояночный тормоз и подложите колодки под оба задних колеса.
3. Выверните пробку из сливного отверстия и слейте трансмиссионную жидкость. Заверните пробку в сливное отверстие, поставив новую уплотняющую шайбу (см. выше).
4. Отсоедините подающий шланг охладителя ATF от трубки охладителя. Во избежание вытекания жидкости ATF поверните конец шланга вверх, затем закупорьте шланг и трубку.
5. Снимите переднюю правую опору/кронштейн.

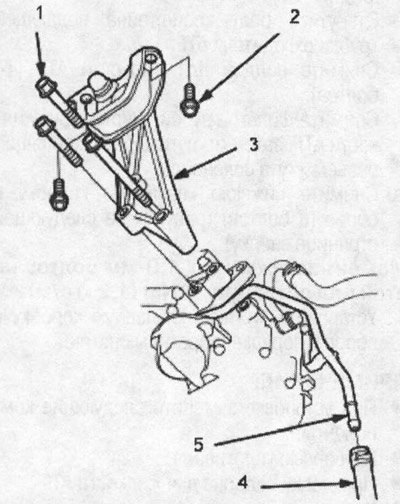

1. 10х1,25 мм, 54 Nm (5,5 кгс/м)
2. 10х1,25 мм, 44 Nm (4,5 кгс/м)
3. ПЕРЕДНЯЯ ПРАВАЯ ОПОРА/КРОНШТЕЙН
4. ПОДАЮЩИЙ ШЛАНГ ОХЛАДИТЕЛЯ ATF
5. ПОДАЮЩАЯ ТРУБКА ОХЛАДИТЕЛЯ ATF
6. Открутите болт кронштейна подающей трубки охладителя ATF.
7. Снимите поддон для жидкости ATF (14 болтов).
8. Отсоедините подающую трубку охладителя ATF от поддона для жидкости ATF.
9. Снимите фильтр для жидкости ATF и прочистите его.
10. Убедитесь, что фильтр ATF в хорошем состоянии.
11 .Если забит фильтр ATF, замените его (рисунок внизу справа).
12. Установите фильтр ATF в порядке, обратном снятию.
Примечание:
- При установке замените следующие компоненты:
- Кольцевые уплотнения
- Прокладку поддона для жидкости ATF
- Уплотняющую шайбу
