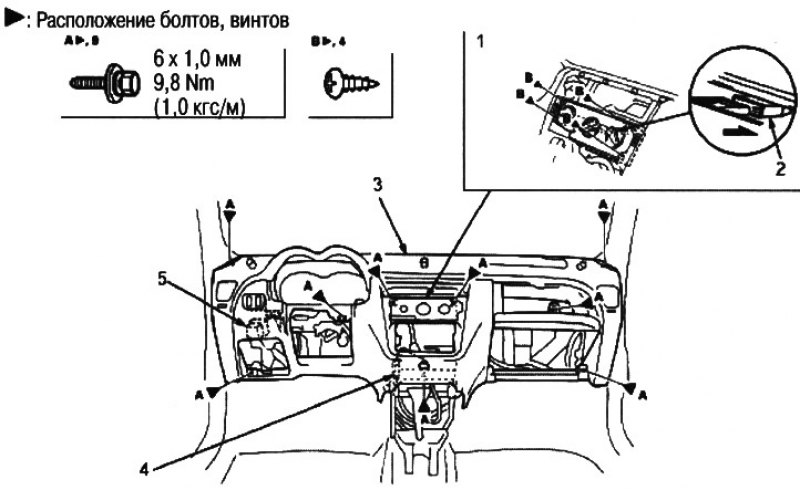

1. панель управления отопителем; 2. отопитель; 3. приборная панель; 4. разъем освещения чашкодержателя; 5. разъем промежуточного жгута измерительных приборов
На этом участке расположены компоненты дополнительной системы безопасности с надувной подушкой (SRS). Перед проведением ремонта или обслуживания просмотрите информацию по расположению компонентов системы SRS, по мерам предосторожности и процедурам.
Примечание:
- Отжимая компоненты отверткой с плоским жалом, оборачивайте ее защитной лентой во избежание повреждения и наклеивайте ленту на смежные компоненты.
- При снятии и установке приборной панели хорошо иметь помощника.
- Не поцарапайте приборную панель и смежные компоненты.
- Надевайте защитные перчатки.
- На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением симметрично.
1. Снимите:
- Переднюю/заднюю консоль (см. выше).
- Центральную секцию приборной панели (см. выше).
- Ящик для перчаток (см. выше).
- Карман со стороны водителя (см. выше).
- Отделку передней стойки (см. выше).
- Рулевую колонку.
- Надувную подушку переднего пассажира.
Информация представлена на сайте Autoinstruction.ru
2. Открутите винт, затем проденьте панель управления отопителем в отверстие отопителя.
3. Отсоедините разъем промежуточного жгута измерительных приборов и разъем освещения чашкодержателя.
4. Открутите болты, затем осторожно выньте приборную панель через проем двери (рисунок справа вверху).
5. Установка выполняется в порядке, обратном снятию, с учетом следующего:
- Убедитесь, что приборная панель правильно встала на направляющие штифты.
- Перед затягиванием болтов убедитесь, что не пережаты жгуты проводки приборной панели.
- Надежно подсоедините разъемы и антенный провод.
