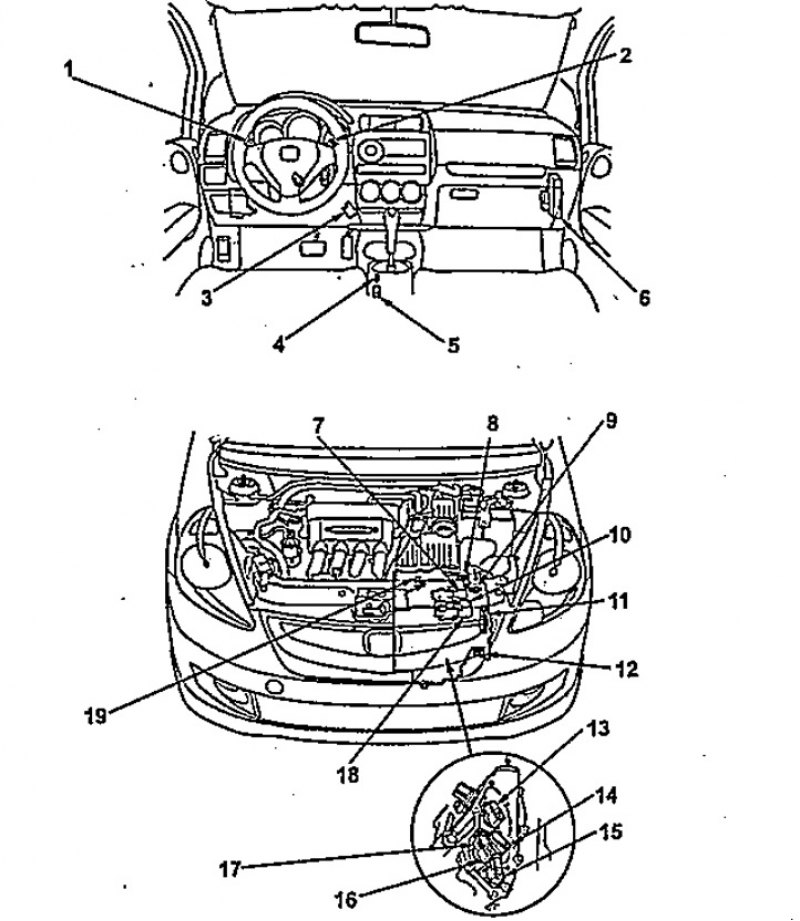

Расположение элементов системы управления автоматической коробкой передач. 1 - переключатель передач (понижающие переключения), 2 - переключатель передач (повышающие переключения), 3 - диагностический разъем, 4 - датчик положения "Р" селектора, 5 - электромагнитный клапан блокировки селектора, 6 - блок управления АКПП, 7 - э/м клапан "А" управления давлением, 8 - датчик частоты вращения входного вала коробки передач, 9 - датчик давления рабочей жидкости в контуре муфты второй передачи, 10 - э/м клапан "С" управления давлением, 11 - выключатель запрещения запуска, 12 - датчик давления рабочей жидкости в контуре муфты третьей передачи, 13 - э/м клапан "D" переключения передач, 14 - э/м клапан "С" переключения передач, 15 - э/м клапан "А" переключения передач, 16 - э/м клапан "В" переключения передач, 17 - датчик температуры рабочей жидкости, 18 - э/м клапан "S" управления давлением, 19 - датчик частоты вращения выходного вала коробки передач.
Примечание: * - модели с ручным режимом переключения передач.

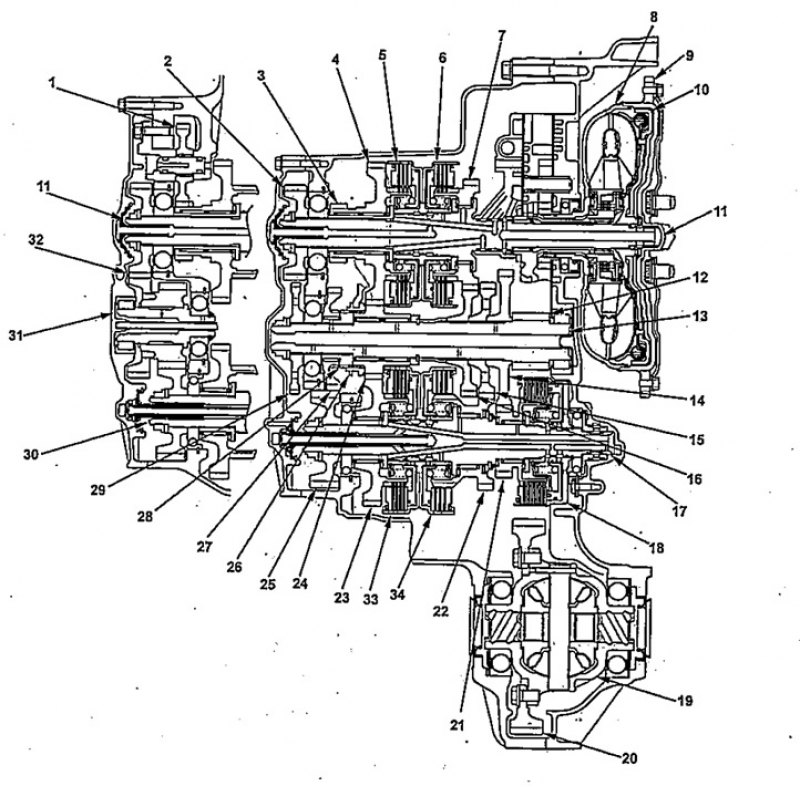

Разрез коробки передач. 1 - промежуточная шестерня передачи заднего хода, 2 - паразитная шестерня входного вала, 3 - ведущая шестерня передачи заднего хода, 4 - ведущая шестерня пятой передачи, 5 - муфта пятой передачи, 6 - муфта третьей передачи, 7 - ведущая шестерня третьей передачи, 8 - гидротрансформатор, 9 - пластина привода гидротрансформатора, 10 - муфта гидротрансформатора, 11 - входной вал, 12 - ведущая шестерня главной передачи, 13 - выходной вал, 14 - ведомая шестерня первой передачи, 15 - ведомая шестерня второй передачи, 16 - ведомая шестерня третьей передачи, 17 - промежуточный вал, 18 - муфта первой передачи, 19 - дифференциал, 20 - ведомая шестерня главной передачи, 21 - шестерня первой передачи на промежуточном валу, 22 - шестерня второй передачи на промежуточном валу, 23 - шестерня четвертой передачи на промежуточном валу, 24 - ведомая шестерня четвертой и пятой передач, 25 - паразитная шестерня вторичного вала, 26 - муфта включения передачи заднего хода, 27 - ведомая шестерня передачи заднего хода, 28 - ступица включения передачи заднего хода, 29 - шестерня стояночного механизма, 30 - вторичный вал, 31 - вал промежуточной шестерни, 32 - промежуточная шестерня, 33 - муфта четвертой передачи, 34 - муфта второй передачи.
