Снятие
1. Отсоедините батарею от массы.
2. Провернув коленвал, совместите метку белого цвета на шкиве коленвала с указателем на передней крышке.
3. Обозначьте высоковольтные провода на крышке, провода не отсоединяйте.
4. Снимите с распределителя крышку, определите ориентацию бегунка. Если бегунок не направлен на вывод 1 -го цилиндра, то проверните коленвал на 1 оборот против часовой стрелки, совместив метку белого цвета на шкиве коленвала с указателем на передней крышке.
5. Если будет устанавливаться снятый распределитель, то обозначьте ориентацию корпуса распределителя и бегунка.
6. Отсоедините от распределителя разъем.
7. Отверните 3 винта и снимите распределитель.
Установка
8. Если после снятия распределителя коленвал или распредвал проворачивались, то выставьте поршень 1-го цилиндра в ВМТ такта сжатия, провернув коленвал до совмещения метки белого цвета на шкиве с указателем, или так, чтобы метка UP на звездочке распредвала была обращена вверх (если передняя крышка снята).
(Материал опубликован ранее на: autoinstruction)
9. Далее сборка выполняется в обратном порядке. Замените уплотнительное кольцо. Совместите все метки, нанесенные при разборке. По окончании очистите содержимое памяти процессорного блока (см. выше) и проверьте установку зажигания.

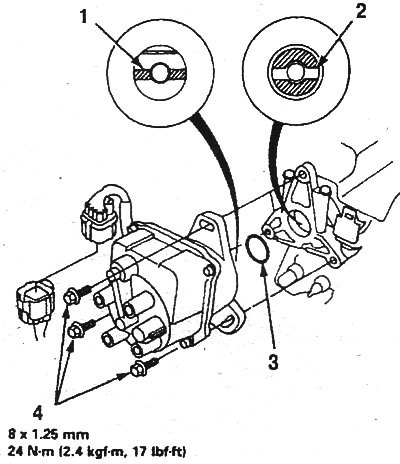

Распределитель зажигания (CR-V): 1. Выступы на хвостовике распределителя; 2. Ответный паз стороны распредвала; 3. Кольцо; 4. Болты |

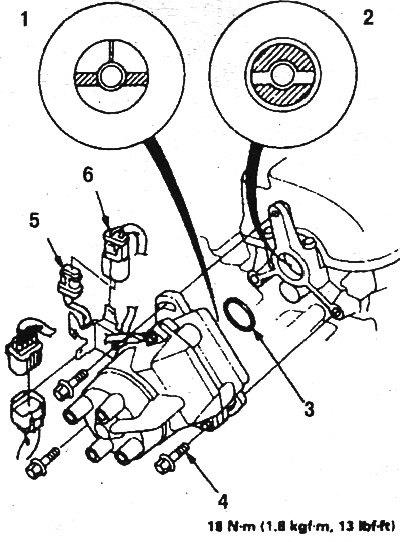

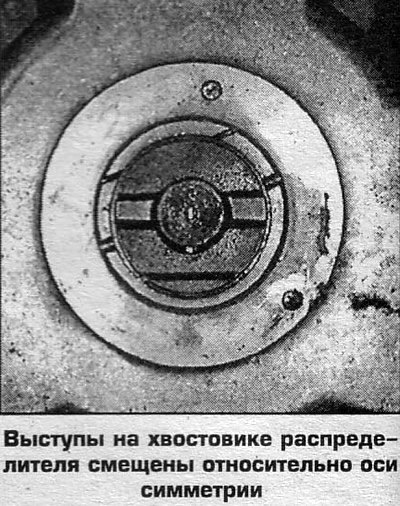

Распределитель зажигания (4-цилиндровые Odyssey): 1. Выступы на хвостовике распределителя; 2. Ответный паз стороны распредвала; 3. Кольцо; 4. Болт; 5, 6. Разъемы |
