Система охлаждения
1 – радиатор, 2 – расширительный бачок, 3 – насос охлаждающей жидкости, 4– корпус термостата, 5 – термостат, 6 – эластичные трубопроводы
Снятие
1. Отсоединить от аккумулятора провод массы и слить охлаждающую жидкость из системы охлаждения.
2. Отсоединить электрические провода, соединяющие систему охлаждения с двигателем.
3. Отсоединить эластичный трубопровод от расширительного бачка.
4. В автомобилях, оснащенных автоматической коробкой передач, отсоединить эластичные трубопроводы от радиатора масла автоматической коробки передач.
5. Снять внутренний кожух радиатора.

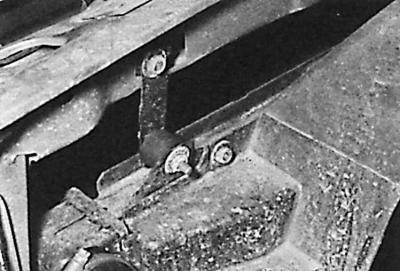

6. Отвинтить болты верхнего крепления радиатор.
7. Приподнять автомобиль, отвинтить болты нижнего крепления радиатора и извлечь его.
Установка
1. Для установки радиатора необходимо выполнить действия в обратной последовательности по отношению к процессу его снятия.
2. После установки трубопроводов системы охлаждения следует наполнить систему охлаждающей жидкостью и удалить из нее воздух.
3. В автомобилях, оснащенных автоматической коробкой передач, следует дополнительно проверить уровень масла в коробке передач.
