1. Снимите кулису рычага управления коробкой (см. «Снятие и установка кулисы рычага управления коробкой передач»).
2. Снимите защиту картера двигателя (при ее наличии).

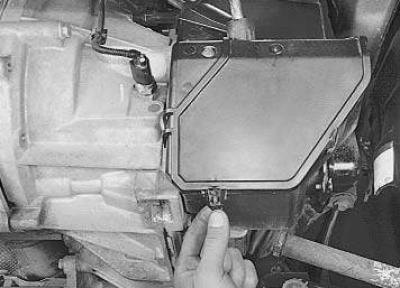

3. Отстегните семь фиксаторов крышки кожуха механизма переключения передач…

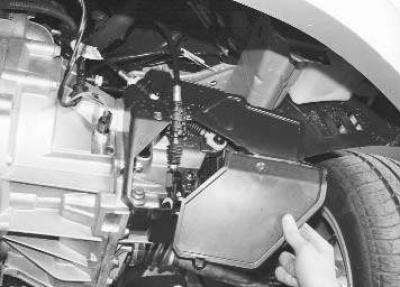

4. …и снимите крышку.
[Оригинал выложен на портале: www.Autoinstruction.ru]

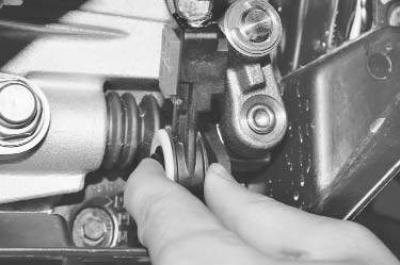

5. Нажмите на кнопку фиксатора наконечника троса выбора передач…
6. …и отсоедините трос от рычага выбора передач.
7. Проверните против часовой стрелки фиксатор упора оболочки троса выбора передач и извлеките упор оболочки троса из кронштейна на коробке передач.

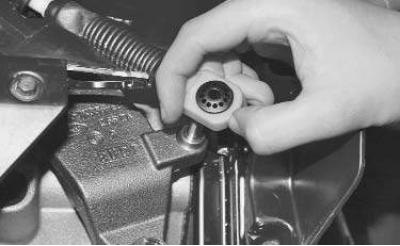

8. Подденьте отверткой наконечник троса переключения передач и отсоедините трос от рычага переключения передач.
9. Проверните против часовой стрелки фиксатор упора оболочки троса переключения передач…

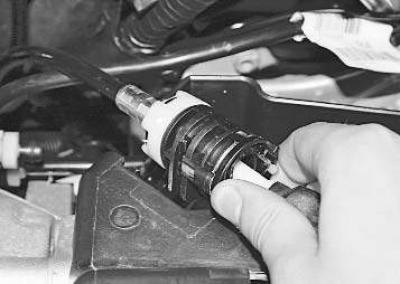

10. …и извлеките упор оболочки троса из кронштейна на коробке передач.

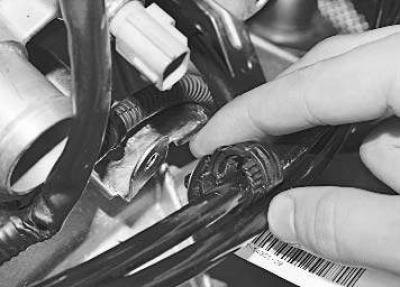

11. Отсоедините тросы управления коробкой передач от кронштейна на коробке передач.

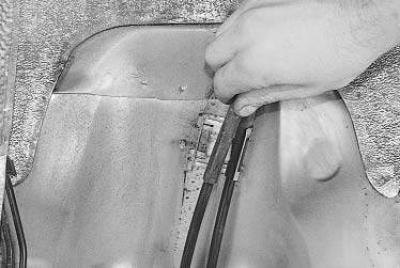

12. Отсоедините тросы от кронштейна на основании кузова.
13. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).

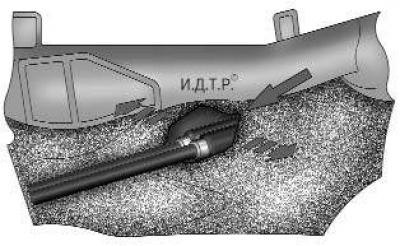

Рис. 6.4. Разрезание шумоизоляционной обивки тоннеля пола для получения доступа к креплению уплотнителя тросов управления коробкой передач
14. Для получения доступа к креплению уплотнителя тросов (он прикреплен к основанию кузова изнутри салона) надрежьте шумоизоляционную обивку тоннеля пола (рис. 6.4) и разведите ее края в стороны.

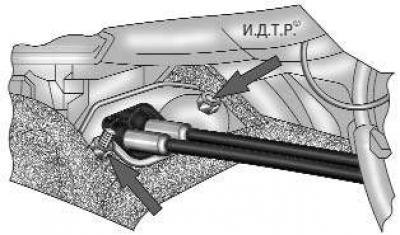

Рис. 6.5. Крепление уплотнителя тросов управления коробкой передач
15. Отверните две гайки (показаны стрелками на рис. 6.5) крепления уплотнителя тросов и извлеките тросы в салон, поочередно вынимая их наконечники через отверстие в тоннеле пола.
16. Установите тросы управления коробкой передач и все снятые детали в порядке, обратном снятию.
17. Отрегулируйте привод управления коробкой передач (см. «Регулировка привода управления коробкой передач»).
