1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

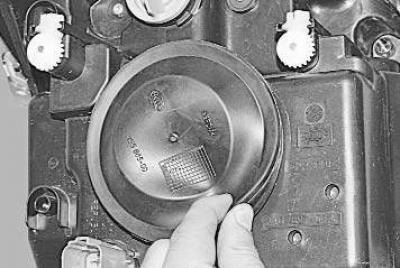

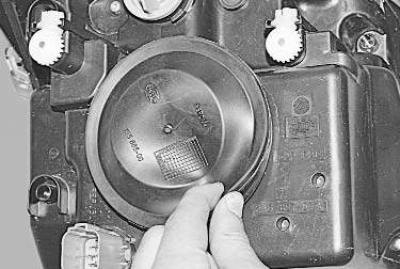

2. Подденьте край уплотнительной манжеты (для наглядности данные операции показаны на снятой блок-фаре)…

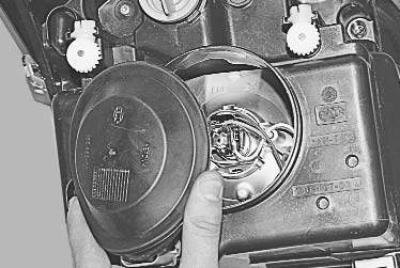

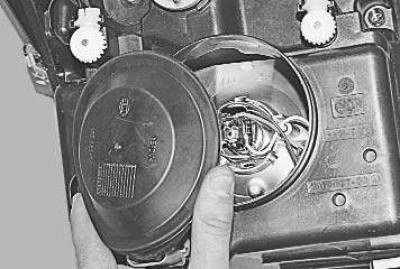

3. …и снимите манжету.

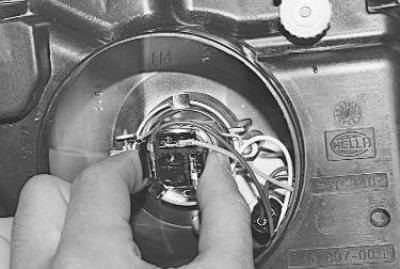

4. Отсоедините от лампы колодку жгута проводов.

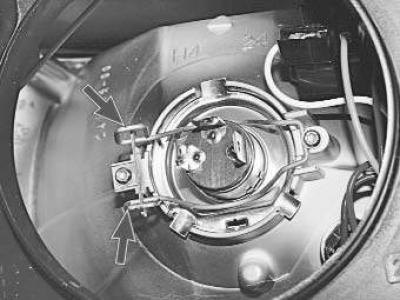

5. Выведите концы пружинного фиксатора из крючков на отражателе...
6. …откиньте фиксатор и выньте лампу.
Внимание! Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.
7. Вставьте новую лампу в отражатель и зафиксируйте ее пружинным держателем.
Для замены лампы габаритного света в блок-фаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте край уплотнительной манжеты (для наглядности данные операции показаны на снятой блок-фаре)…
3. …и снимите манжету.

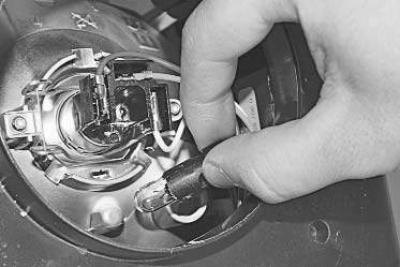

4. Сожмите фиксаторы и извлеките патрон лампы габаритного света из отверстия в отражателе.

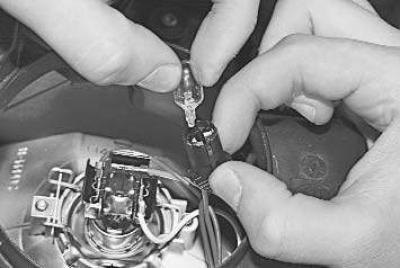

5. Извлеките лампу из патрона.
6. Вставьте в патрон новую лампу и установите его на место.
Для замены лампы указателя поворота в блок-фаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

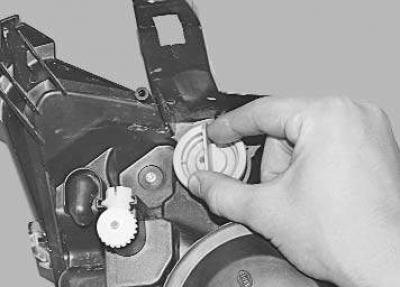

2. Поверните патрон лампы указателя поворота против часовой стрелки (для наглядности данные операции показаны на снятой блок-фаре)…

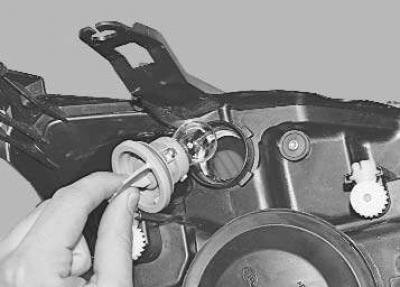

3. …и извлеките его из блок-фары.
Примечание. Патрон указателя поворота уплотнен резиновой прокладкой. Сильно обжатую, затвердевшую или надорванную прокладку замените.
4. Нажмите на лампу, поверните ее против часовой стрелки…

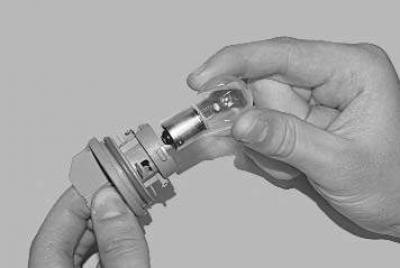

5. …и извлеките лампу указателя поворота из патрона.
6. Установите новую лампу в порядке, обратном снятию.
Для замены лампы бокового фонаря указателей поворота выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок переднего колеса с соответствующей стороны (см. «Снятие и установка брызговиков колес и подкрылков»).

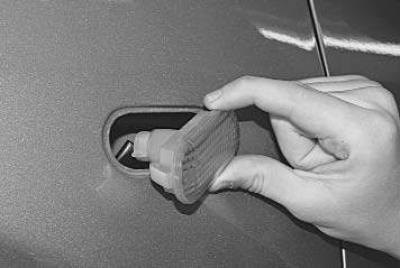

3. Извлеките боковой фонарь указателя поворота из отверстия в крыле (см. «Замена бокового фонаря указателя поворота»).
Материал заимствован у портала: www.Autoinstruction.ru
4. Поверните патрон лампы против часовой стрелки…

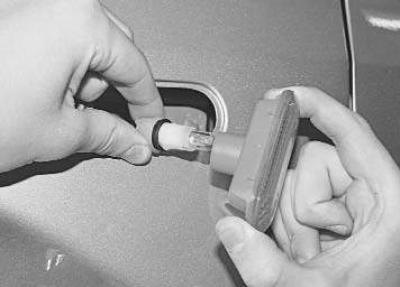

5. …и извлеките его из фонаря указателя.
6. Извлеките лампу из патрона.
7. Вставьте новую лампу в патрон указателя и установите все ранее снятые детали в обратном порядке.
Для замены лампы противотуманной фары выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок переднего колеса с соответствующей стороны (см. «Снятие и установка брызговиков колес и подкрылков»).

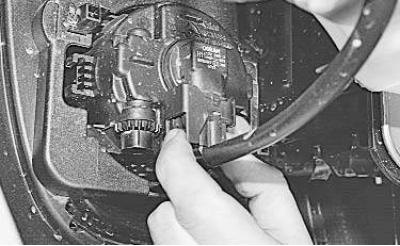

3. Сожмите фиксатор…

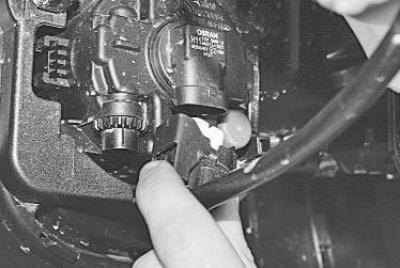

4. …и отсоедините колодку жгута проводов от выводов лампы.
5. Поверните патрон лампы против часовой стрелки…

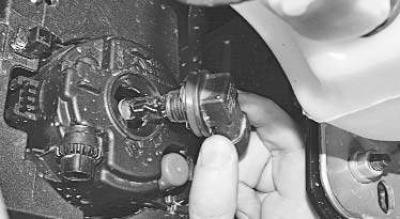

6. …и извлеките патрон с лампой из противотуманной фары.
7. Установите новую лампу и все ранее снятые детали в обратном порядке.
Для замены любой лампы в заднем фонаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите задний фонарь (см. «Замена заднего фонаря»).

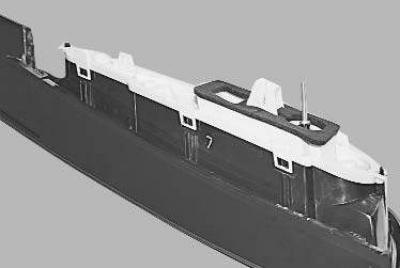

3. Аккуратно подденьте отверткой фиксаторы крепления основания фонаря к корпусу рассеивателя…

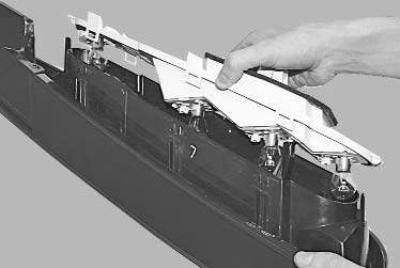

4. …и отсоедините основание фонаря от корпуса рассеивателя.

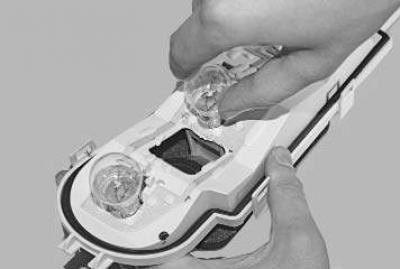

5. Поверните заменяемую лампу против часовой стрелки…

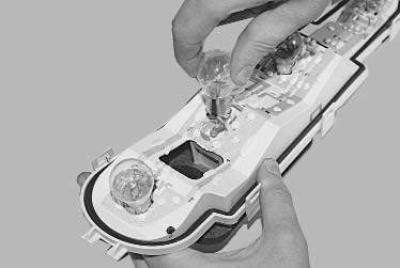

6. …и извлеките лампу.
7. Вставьте новую лампу в патрон и установите задний фонарь в обратном порядке.
8. Остальные лампы заменяйте аналогичным образом.
Для замены лампы в фонаре освещения номерного знака вам потребуется ключ TORX T20.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

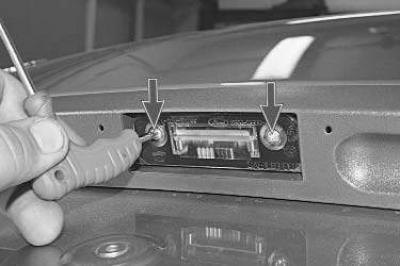

2. Выверните два винта крепления…

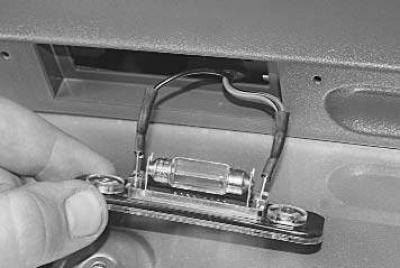

3. …извлеките рассеиватель из установочного отверстия…

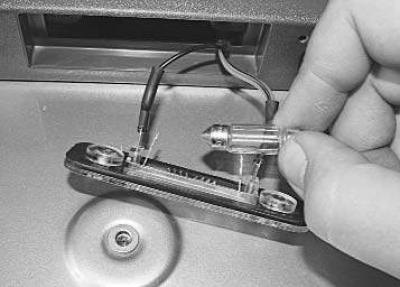

4. …и, преодолев усилие пружинных контактов, выньте неисправную лампу.
5. Установите новую лампу и все ранее снятые детали в обратном порядке.
6. Аналогично замените лампу во втором фонаре освещения номерного знака.
Для замены лампы в дополнительном стоп-сигнале вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

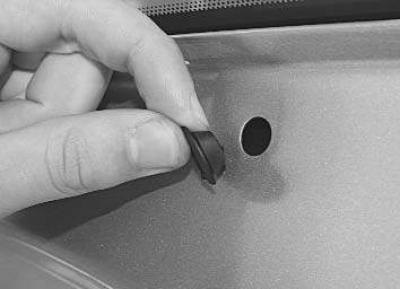

2. Снимите резиновые заглушки.

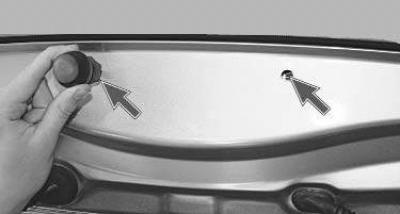

3. Аккуратно надавите отверткой на фиксаторы, расположенные в отверстиях, извлеките дополнительный стоп-сигнал из его установочного отверстия…

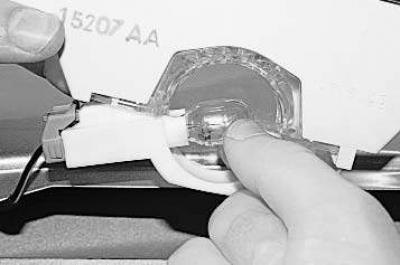

4. …и выньте лампу из патрона.

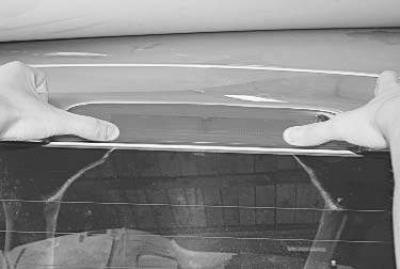

5. Вставьте в патрон новую лампу.
6. Установите на место дополнительный стоп-сигнал, преодолевая сопротивление фиксаторов его крепления.
Для замены лампы в переднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

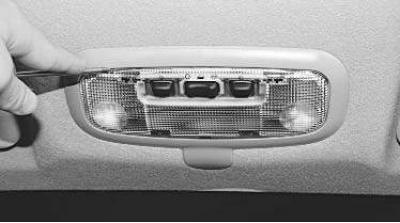

2. Отожмите отверткой фиксаторы рассеивателя плафона…

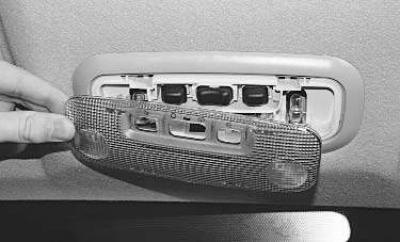

3. …и снимите рассеиватель.

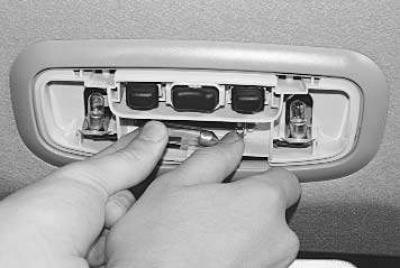

4. Отожмите пружинный контакт и извлеките лампу освещения салона.
5. Вставьте новую лампу.

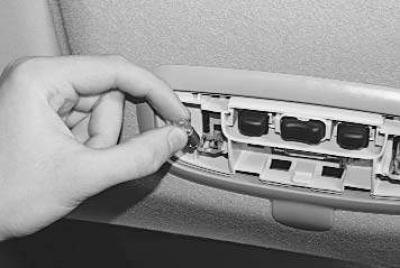

6. Для замены лампы индивидуального освещения мест водителя и пассажира выполните пп. 1–3. Затем, поворачивая лампу в патроне, извлеките ее.
7. Установите новую лампу и рассеиватель плафона в обратном порядке.
Для замены лампы в заднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

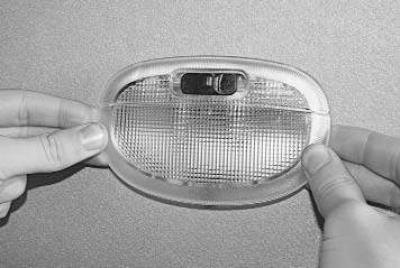

2. Преодолевая усилие фиксатора, извлеките плафон из отверстия в кузове автомобиля (при необходимости подденьте его отверткой).

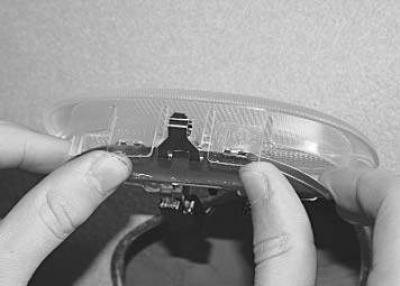

3. Отожмите фиксаторы крепления отражателя…
4. …снимите отражатель…

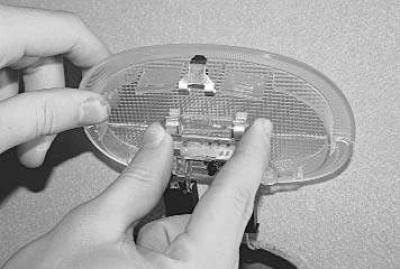

5. …и, преодолевая сопротивление пружинных контактов плафона, извлеките лампу.
6. Установите новую лампу и все ранее снятые детали в обратном порядке.
Для замены лампы в плафоне освещения багажника вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

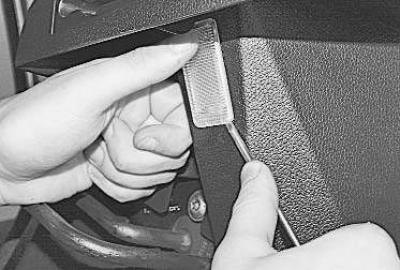

2. Подденьте отверткой фиксатор плафона, извлеките плафон…

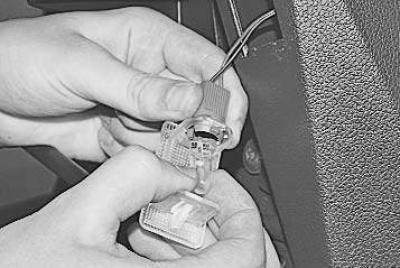

3. …и выньте лампу.
4. Установите новую лампу и все ранее снятые детали в обратном порядке.
