Примечание. Снятие и установка облицовок показаны с левой стороны салона. Облицовки с правой стороны снимают аналогично.
1. Перед снятием облицовки стойки ветрового окна снимите с края стойки уплотнитель проема двери, так как он перекрывает кромку облицовки.

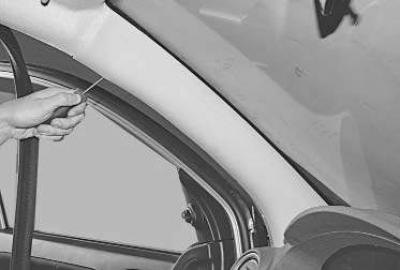

2. Аккуратно подденьте отверткой край облицовки…

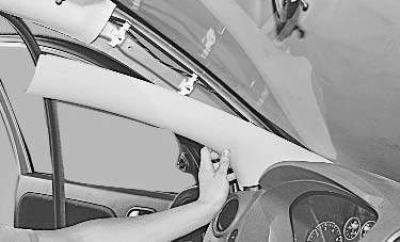

3. …и, преодолевая сопротивление держателей, снимите облицовку передней стойки.
4. Осмотрите крепление облицовки, сломанные фиксаторы замените.

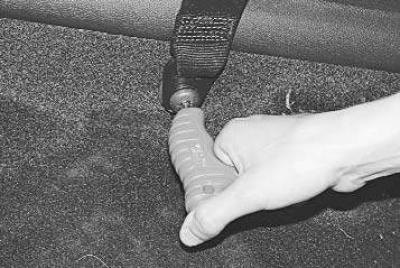

5. Перед снятием облицовок центральной стойки выверните нижний болт крепления ремня безопасности.
6. Подденьте отверткой…

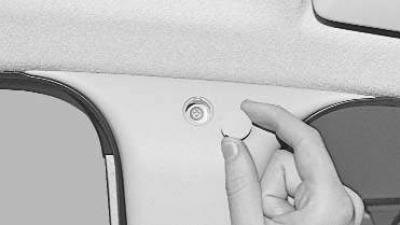

7. …извлеките декоративную заглушку…

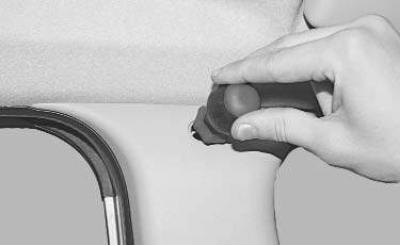

8. …и выверните винт верхнего крепления облицовки.

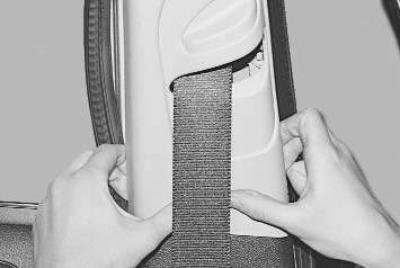

9. Преодолевая сопротивление держателей, отсоедините верхнюю облицовку центральной стойки.

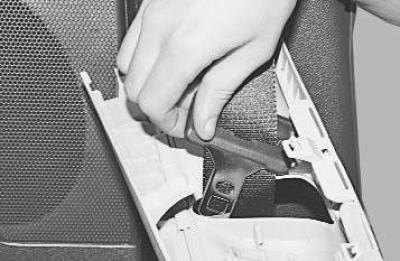

10. Пропустите ремень в отверстие облицовки и снимите облицовку.
Примечание. Так расположены места установки держателей на верхней облицовке стойки.

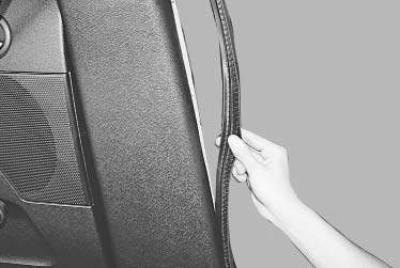

11. Снимите с края нижней облицовки стойки уплотнитель проема двери, так как он перекрывает кромку облицовки.

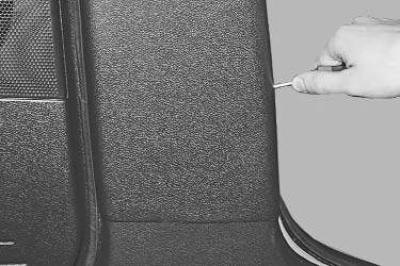

12. Аккуратно подденьте отверткой край облицовки и, преодолевая сопротивление ее держателей…

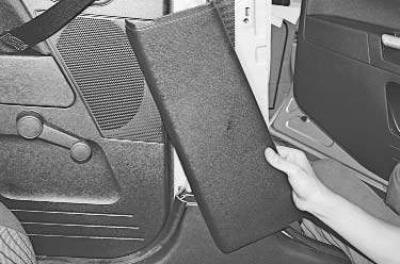

13. …снимите нижнюю облицовку центральной стойки.

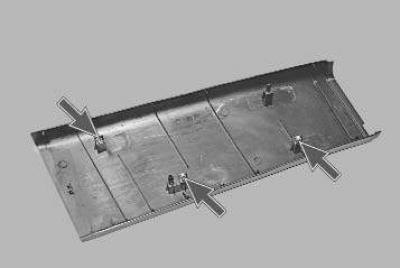

Примечание. Так расположены места установки держателей на нижней облицовке центральной стойки.

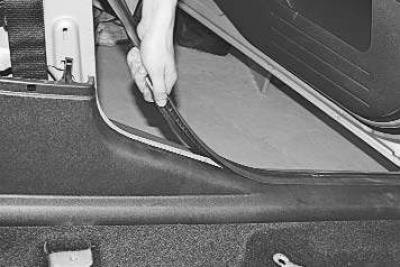

14. Перед снятием облицовки переднего порога снимите с края порога уплотнитель проема двери, так как он перекрывает кромку облицовки.
Примечание. Для снятия облицовки переднего порога необходимо снять облицовки центральной стойки.

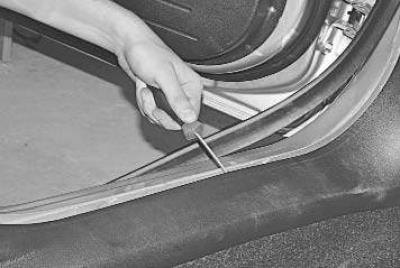

15. Аккуратно подденьте отверткой край облицовки и, преодолевая упругое сопротивление ее держателей…

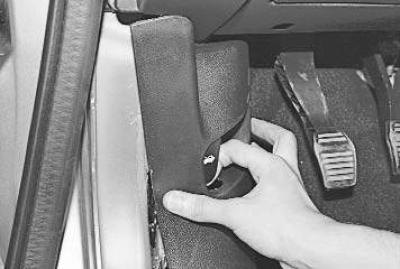

16. …снимите облицовку переднего порога, выведя из отверстия рукоятку привода замка капота.
Примечание. Так расположены места установки держателей на облицовке переднего порога.
17. Перед снятием нижней части облицовки задней стойки снимите среднюю облицовку боковины (см. «Снятие и установка облицовок багажника»).

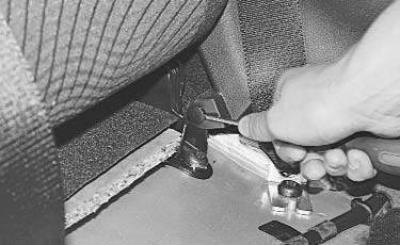

18. Откиньте подушку заднего сиденья и, поддев пистон отверткой…

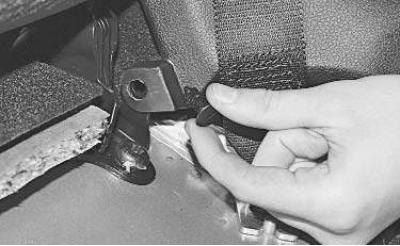

19. …извлеките его.
20. Аккуратно подденьте отверткой край облицовки…

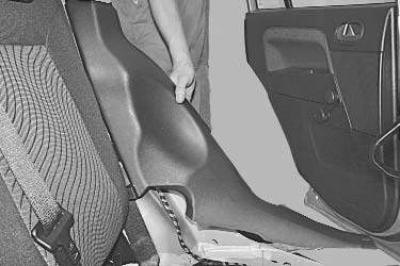

21. …и, преодолев сопротивление держателей, снимите нижнюю облицовку задней стойки.
Примечание. Так расположены места установки держателей на нижней облицовке задней стойки.
22. Установите детали в порядке, обратном снятию.
