Примечание. Для замены вклеенных стекол боковин…

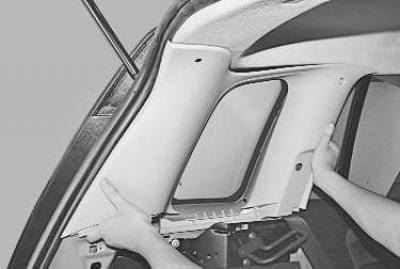

Примечание. …снимите облицовку боковины и задней стойки (см. «Снятие и установка облицовок багажника»).
Примечание. Для замены стекла двери задка…
Примечание. …снимите обивку двери задка (см. «Снятие и установка обивки двери задка»)…

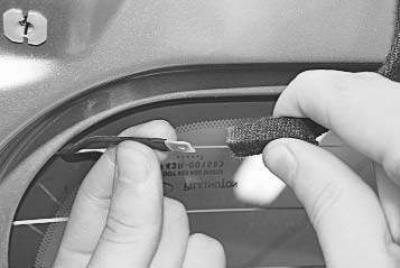

Примечание. …и разъедините с обеих сторон колодки жгутов проводов обогрева стекла двери задка.
Вам потребуются: отвертка с плоским лезвием, шило, нож, набор для вклейки стекол.

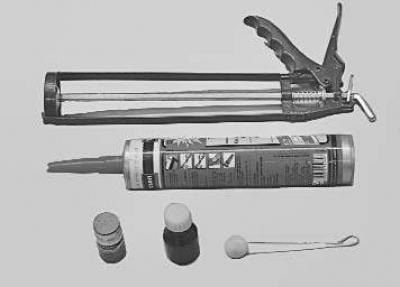

Так выглядит набор для вклейки стекол. Он состоит из тубы с клеем, наконечника тубы, активатора/очистителя, грунта.
Примечание. В инструкциях по применению наборов разных производителей могут быть незначительные различия. В связи с этим при выполнении данной операции ориентируйтесь на инструкцию к приобретенному вами набору.

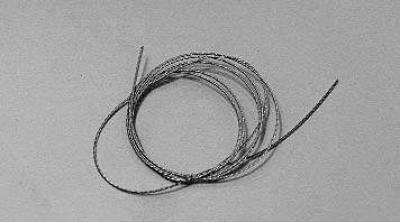

Примечание. Для снятия вклеенного стекла удобно пользоваться стальной струной.

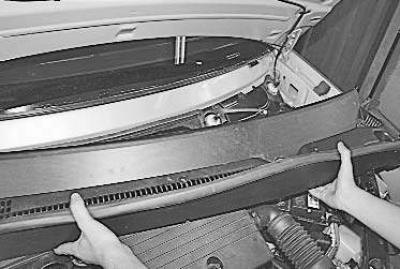

1. Снимите решетку короба воздухопритока и расположенный под ней водоотводящий щиток (см. «Снятие и установка решетки короба воздухопритока»). Закройте капот.

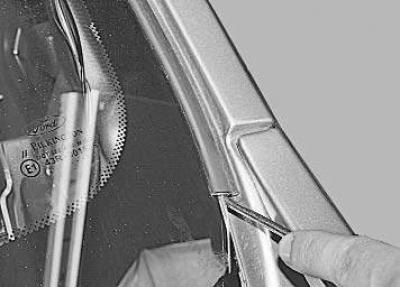

2. Поддев отверткой, снимите с кромки стекла уплотнитель.

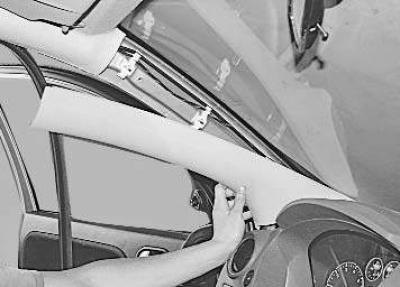

3. Снимите облицовки передних стоек (см. «Снятие и установка облицовок салона»).

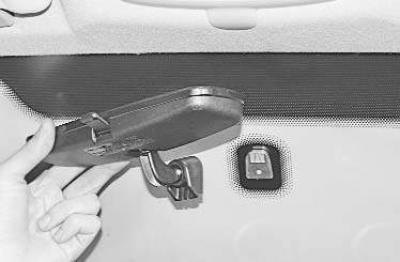

4. Снимите внутреннее зеркало заднего вида (см. «Снятие и установка внутреннего зеркала»).

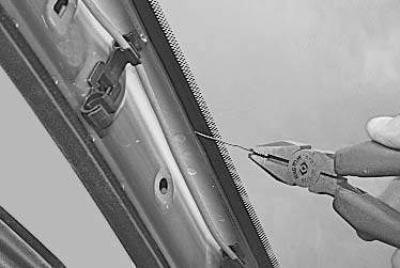

5. Слегка поддев стекло отверткой, проткните клеевой шов заостренным инструментом (например, шилом) и протяните в отверстие струну.

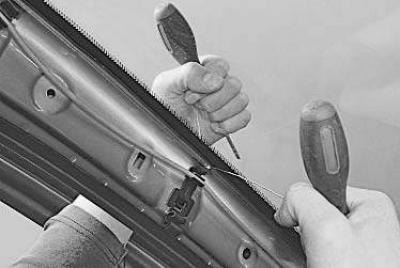

6. Для удобства работы на концах струны можно закрепить отвертки, которые послужат ручками.
7. Распилите струной клеевой шов по всему периметру стекла (для выполнения этой операции вам может потребоваться помощник).
8. Снимите стекло с автомобиля.
Предупреждение! Соблюдайте меры предосторожности при работе со стеклом. Поврежденное стекло может неожиданно разрушиться.

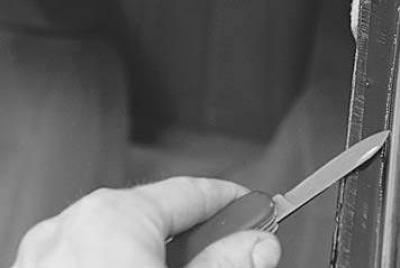

9. Срежьте старый шов, оставляя тонкий слой клея (1,0–2,0 мм).
10. Нанесите активатор…
11. …на край стекла и проем окна по всему периметру.
12. Нанесите грунт по периметру стекла и проема окна.
Внимание! Не наносите грунт на остатки старого клея.
13. Установите по всему проему резиновые накладки одинаковой толщины, предотвращающие контакт стекла с элементами кузова.
14. В течение 30 мин после нанесения грунта равномерно нанесите клей на проем окна (толщина слоя 0,5 см) и по периметру стекла.
15. Установите стекло на автомобиль.
16. Установите на место уплотнитель стекла.
17. Прижмите и зафиксируйте стекло любым доступным способом (например, с помощью малярного скотча). Период полимеризации клея составляет не менее 2–3 ч. В течение этого времени автомобиль не должен подвергаться каким-либо внешним воздействиям. Даже резкое закрывание двери может привести к повышению давления воздуха в салоне и, как следствие, к отрыву стекла. Эксплуатацию автомобиля после вклейки стекла желательно начать не ранее чем через 24 ч.
18. Установите облицовки передних стоек.
19. Установите водоотводящий щиток, решетку короба воздухопритока и внутреннее зеркало заднего вида.
20. Установите рычаги стеклоочистителя ветрового окна вместе со щетками.
21. Стекло окна двери задка и стекла окон боковин заменяйте аналогично.
Если на новом стекле ветрового окна по каким-либо причинам нет кронштейна крепления зеркала заднего вида, можно приклеить кронштейн к стеклу самостоятельно. Для этого потребуются:
- клей марки Loctite;
- кронштейн крепления зеркала;
- карандаш-стеклограф или мелок;
- спирт для промывки;
- чистое бумажное полотенце;
- мелкозернистая наждачная бумага №320–360.

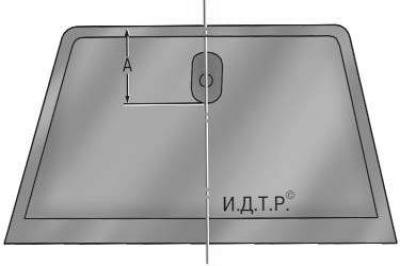

Рис. 11.4. Разметка положения кронштейна крепления зеркала на стекле ветрового окна: А – размер от верхней кромки стекла до нижней кромки основания кронштейна крепления зеркала
Разметка на стекле ветрового окна для установки кронштейна крепления зеркала показана на рис. 11.4.
1. Отмерьте на внутренней поверхности стекла по оси симметрии расстояние А, равное 118 мм, от верхней кромки стекла до нижней кромки основания кронштейна.
2. Приложите основание кронштейна к наружной поверхности стекла, совместив его нижнюю кромку с линией разметки. Обозначьте на стекле контур основания кронштейна стеклографом или мелком. Очертите круг вокруг места установки кронштейна несколько большего диаметра, чем основание кронштейна, для того чтобы ограничить зону очистки внутренней поверхности стекла.
3. Промойте мыльным раствором внутреннюю поверхность стекла и вытрите насухо бумажным полотенцем.
4. Протрите внутреннюю поверхность стекла бумажным полотенцем, смоченным в спирте.
5. Обработайте наждачной бумагой зернистостью №320–360 отмеченную кругом поверхность с внутренней стороны стекла, протрите бумажным полотенцем, смоченным в спирте, и дайте просохнуть.
6. Нанесите на поверхности стекла и основания кронштейна клей, руководствуясь инструкцией фирмы-изготовителя клея.
7. Приложите кронштейн к внутренней поверхности стекла согласно разметке и сильно прижмите его на 30–60 с.
8. Спустя 5 мин удалите со стекла излишки клея бумажным полотенцем, смоченным спиртом.
