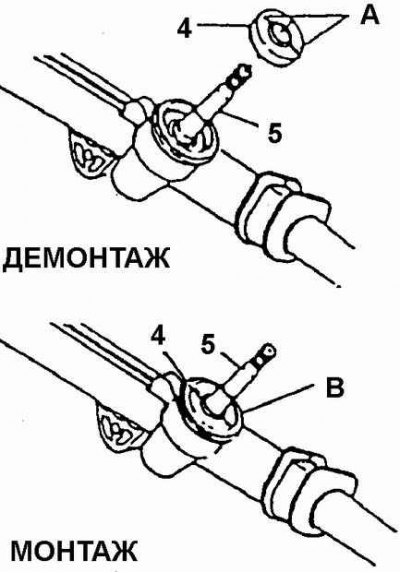

Демонтаж и монтаж уплотнения вала-шестерни
A. Нанести на контактирующие поверхности вала-шестерни и уплотнения смазку, содержащую кальциевый ангидрид; В. Уплотнение должно располагаться заподлицо с торцом картера; 4. Уплотнение; 5. Вал шестерня
Начальное и конечное положения вала-шестерни
А. Начальное положение (7:30); В. Конечное положение (9:00); С. Середина лыски для начального положения; D. Середина лыски для конечного положения; 7. Картер
Снять или отсоединить
Демонтаж вала-шестерни
5. Вал-шестерня; 11. Пружинное кольцо

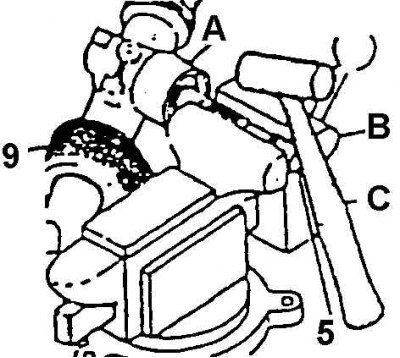

Демонтаж вала-шестерни из картера
А. Постучать по картеру для облегчения демонтажа вала-шестерни; В. Тиски с накладками губок из мягкого материала; С. Молоток; 5. Вал-шестерня; 9. Резиновая втулка
1. Повернуть вал-шестерню 5 так, чтобы направляющая планка 10 была посередине окна картера.
2. Отметить положение лыски вала-шестерни относительно картера.
3. Пружинное кольцо 11.
4. Вал-шестерню 5.
Измерить
Направляющая планка 10 должна находиться посередине окна картера.
Установить или присоединить
Расположение направляющей планки в окне картера
А. Одинаковое расстояния; В. Окно картера; 10. Направляющая планка
1. Вал-шестерню. Положение лыски вала-шестерни должно соответствовать нанесенной на картер механизма метке, планка 10 при этом будет расположена посередине окна картера.
2. Пружинное кольцо 11.
