Плунжерный узел рейки
А. Перед сборкой нанести слой литиевой смазки; 40. Плунжер; 41. Уплотнительное кольцо; 42. Пружина; 43. Регулировочная пробка; 44. Контргайка
Проверка величины момента трения рулевого механизма

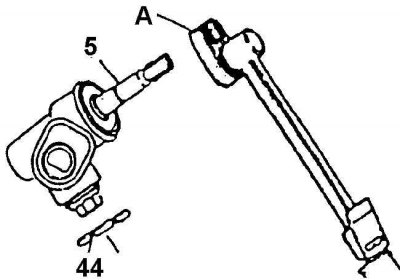

А. Наконечник размером 15 mm; 5. Вал шестерня; 44. Контргайка
Снять или отсоединить
1. Отвернуть контргайку 44.
2. Отвернуть регулировочную пробку 43.
3. Вынуть пружину 42.
4. Уплотнительное кольцо 41.
5. Плунжер 40.
Установить или присоединить
1. Плунжер 40.
2. Уплотнительное кольцо 41.
3. Пружину 42.
4. Ввернуть регулировочную пробку 43.
5. Завернуть контргайку 44.
6. Установить рейку в среднее положение затянуть регулировочную пробку моментом 11 Нм. Затем отвернуть пробку 43 на 50–70 градусов. Проверить момент трения на валу-шестерне, который должен быть равен 1,2 Нм.
7. Навернуть контргайку 44 и затянуть ее для фиксации регулировочной пробки 43.
8. Затянуть контргайку регулировочной пробки моментом 70 Нм.
