Снять или отсоединить
Демонтаж наконечника рулевой тяги

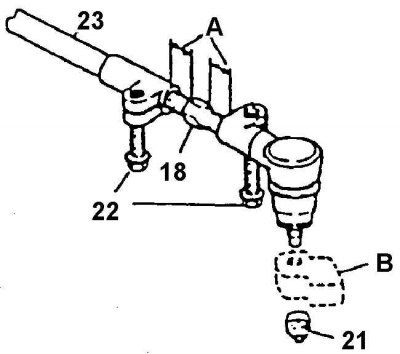

A. Одинаковые расстояния; B. Поворотный рычаг; 18. Регулировочный винт; 21. Гайка; 22. Стяжной болт; 23. Рулевая тяга (левая)
1. Ослабить затяжку болтов 22.
2. Отвернуть гайку 21 шарового пальца.
3. С помощью съемника КМ-507В отсоединить наконечник 19 с шаровым пальцем от поворотного рычага стойки передней подвески.
Установить или присоединить
1. Присоединить наконечник 19 к поворотному рычагу.
2. Навернуть гайку 21 на шаровой палец. Затянуть гайку шарового пальца рулевой тяги моментом 60 Нм.
3. Отрегулировать схождение передних колес вращением регулировочного винта 18.
4. Ввернуть стяжные болты 22. Затянуть болт клеммового соединения рулевой тяги моментом 22 Нм.
