Снятие
1. Снимите защитный колпак с верхней части амортизатора.

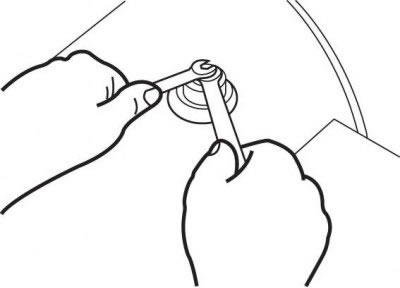

Рис. 11.33. Снятие опорной шайбы и подушки амортизатора
2. Отверните шестигранную гайку и снимите опорную шайбу и подушку амортизатора (рис. 11.33).
3. Поднимите автомобиль на подъемнике.
4. Отверните болт крепления амортизатора к рычагу задней подвески.

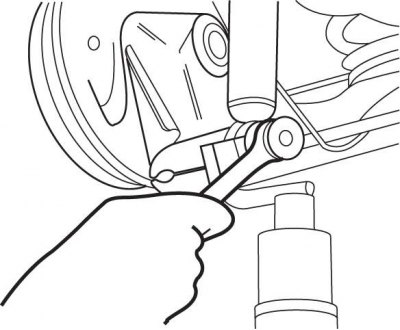

Рис. 11.34. Снятие амортизатора
5. Снимите амортизатор с кронштейна (рис. 11.34). При необходимости используйте монтировку.

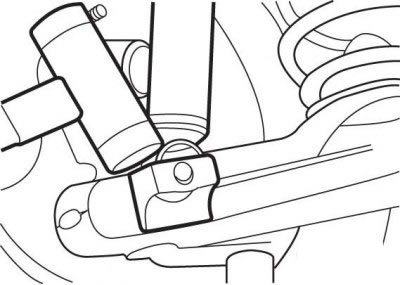

Рис. 11.35. Установка амортизатора
6. Установите новый амортизатор в кронштейн рычага задней подвески (рис. 11.35). Установку проушины амортизатора в кронштейн можно производить с помощью пластмассовой киянки.
7. С помощью подходящей выколотки совместите проушину амортизатора с отверстием в кронштейне рычага подвески.

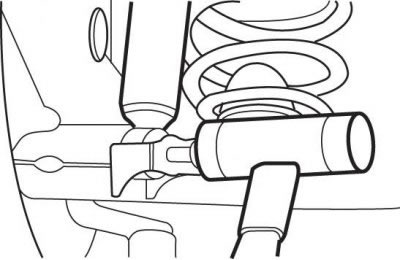

Рис. 11.36. Установка болта крепления амортизатора с помощью киянки
8. Легкими ударами пластмассовой киянки вставьте до упора болт крепления амортизатора в отверстие кронштейна (рис. 11.36).
9. Затяните болт моментом затяжки 70 Н·м.
10. Частично опустите автомобиль.
Установка
1. Вставьте верхней конец амортизатора с буфером и шайбой в арку.
2. Убедитесь, что шайба амортизатора расположена правильно.
3. Опустите автомобиль.
4. Установите подушку амортизатора, опорную шайбу и наверните гайку.

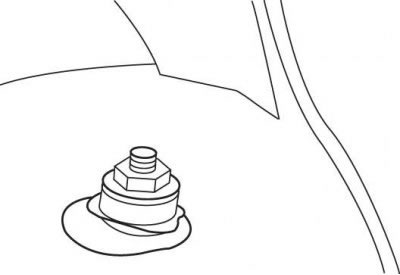

Рис. 11.37. Затягивание гайки крепления верхнего конца амортизатора
5. Затяните гайку моментом затяжки 18– 20 Н·м (рис. 11.37).
6. Оденьте защитный колпачок на верхний конец амортизатора.
