Общие сведения
1. Датчики столкновения системы безопасности являются неотъемлемой частью электронного контрольного устройства (ECU).
2. Самостоятельно можно только снимать и устанавливать подушки безопасности водителя и переднего пассажира и спиральный провод.
Электронное контрольное устройство
3 Электронное контрольное устройство (ECU) расположено под передней частью центральной консоли и доступно после снятия консоли, как описано в разделе 11. Каждая из боковых подушек безопасности имеет собственное ECU, расположенное в основании центральной стойки.
Подушка безопасности водителя
Снятие
4. Подушка безопасности водителя являются неотъемлемой частью центральной части рулевого колеса
5. Деактивируйте систему безопасности, как описано в главе 21.
6. Для доступа к двум винтам крепления подушки безопасности по мере необходимости поверните рулевое колесо. Винты расположены в задней части рулевого колеса.
7. Выверните винты крепления подушки безопасности (рис. 12.109).
Рис. 12.109. Выворачивание винта крепления подушки безопасности
8. Плавно вытяните подушку безопасности из рулевого колеса (рис. 12.110).
Рис. 12.110. Вытягивание подушки безопасности из рулевого колеса
9. Аккуратно отсоедините электрический разъем от подушки безопасности (рис. 12.111).
Рис. 12.111. Отсоединение электрического разъема от подушки безопасности
10 Если предполагается длительное хранение подушки безопасности, учитывайте рекомендации, приведенные в главе 21.
Установка
11. Установка проводится в последовательности, обратной снятию, с учетом следующего.
- a) При установке не ударяйте подушку безопасности.
- b) Затяните винты крепления подушки безопасности требуемым моментом.
- c) Активируйте систему безопасности, как описано в главе 21.
Спиральный провод подушки безопасности
Снятие
12. Снимите подушку безопасности.
13. Снимите рулевое колесо, как описано в разделе 10.
14. Выверните три винта крепления нижнего кожуха рулевой колонки. Освободите и снимите верхний, затем нижний кожух рулевой колонки.
15. При необходимости, для снятия верхнего кожуха рулевой колонки отпустите рулевую колонку.
16. Отсоедините электрический разъем спирального провода, расположенный под рулевой колонкой.
17. Выверните три винта и снимите спиральный провод с рулевой колонки, при этом пропустите жгут проводов через комбинированный переключатель (рис. 12.112, 12.113)
Рис. 12.112. Расположение винтов крепления спирального провода |

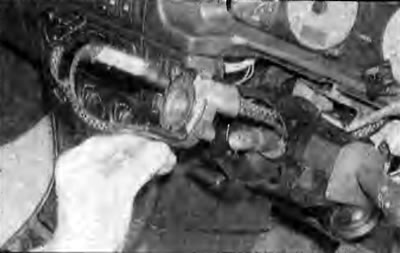

Рис. 12.113. Снятие спирального провода с рулевой колонки |
Установка
18. Установка проводится в последовательности, обратной снятию, с учетом следующего.
- a) Убедитесь, что спиральный провод установлен в центральное положение, для чего перед его установкой совместите метки на корпусе и центральном вращающемся элементе.
- b) Убедитесь, что передние колеса установлены в положение прямолинейного движения.
- c) Перед установкой кожухов рулевой колонки убедитесь, что жгут проводов спирального провода проложен соответствующим образом.
- d) Установите рулевое колесо и подушку безопасности.
Подушка безопасности пассажира
Снятие
19. Подушка безопасности пассажира установлена в верхней части панели приборов, над вещевым ящиком.
[Посмотрите оригинал на портале: www.autoinstruction.ru]
20. Деактивируйте систему безопасности, как описано в главе 21.
21. Снимите вещевой ящик, как описано в разделе 11, главе 28.
22. Выверните два винта крепления передней части подушки безопасности к панели приборов и два винта крепления задней части подушки безопасности (рис. 12.114).
Рис. 12.114. Расположение винтов крепления передней части подушки безопасности |
Рис. 12.115. Расположение винтов крепления задней части подушки безопасности |
23. Снимите подушку безопасности переднего пассажира с панели приборов и отсоедините электрический разъем (рис. 12.116).

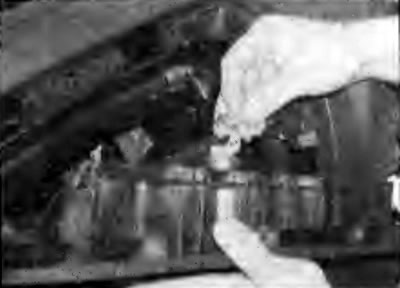

Рис. 12.116. Отсоединение электрического разъема от подушки безопасности пассажира
24. Если предполагается длительное хранение подушки безопасности, учитывайте рекомендации, приведенные в главе 21.
Установка
25. Установка проводится в последовательности, обратной снятию, с учетом следующего.
- a) При установке не ударяйте подушку безопасности.
- b) Активируйте систему безопасности, как описано в главе 21.
