Снятие
1. Отсоедините отрицательный провод от батареи.
2. Установите передние колеса автомобиля в прямолинейное положение.
3. Снимите рулевое колесо (см. Снятие и установка рулевого колеса).
4. Снимите кожухи рулевой колонки (обратитесь к Главе Кузов и отделка салона).

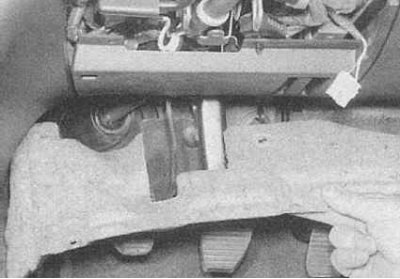

5. Отпустите фиксаторы/выверните крепежные винты и снимите панель отделки передней стенки водительского ножного колодца.

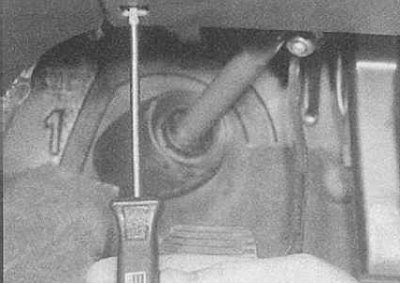

6. Выверните два крепежных винта с левой стороны панели нижней крышки кожуха рулевой колонки.
7. Выверните оставшиеся три винта крепления нижней крышки колонки/монтажного блока предохранителей. Доступ к винтам открывается через кожух монтажного блока. Снимите панель (при соответствующей комплектации не забудьте отсоединить от нее электропроводку).
8. Под рулевой колонкой отсоедините электропроводку от сборок замка зажигания и подрулевого переключателя.

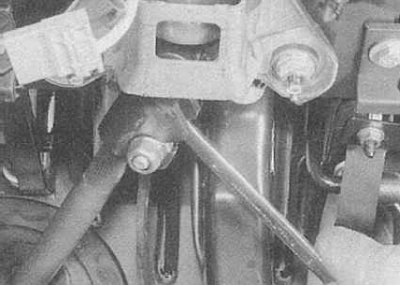

9. В нижней части колонки выверните стяжной болт карданного шарнира рулевого вала.
10. Отдайте четыре крепежных гайки (не забудьте про шайбы).
|
Две нижних гайки |
Две верхних гайки |

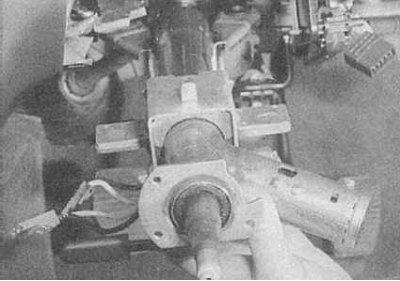

11. Снимите сборку рулевой колонки.
Проверка
1. Рулевая колонка имеет телескопическую конструкцию, значительно повышающую травмобезопасность водителя в случае аварии. При лобовом ударе рулевой вал складывается, в значительной мере снижая жесткость удара водителя грудью о рулевое колесо. Перед установкой колонки на место проверьте ее на наличие признаков деформаций и механических повреждений компонентов, в случае необходимости произведите соответствующие замены.
2. Оцените величину люфта посадки рулевого вала в осевых втулках колонки. Проверьте свободу вращения подшипников карданного шарнира. В случае выявления признаков износа втулок или шарнира колонка подлежит замене в сборе.
Весь материал скопирован с сайта [www.Autoinstruction.ru]
Установка
Установка производится в обратном порядке. Обратите внимание на следующие моменты:
- a) Проследите, чтобы в процессе установки колонки передние колеса автомобиля находились в прямолинейном положении;
- b) Весь крепеж следует затягивать с требуемым усилием;
- c) Описание процедуры установки рулевого колеса приведено в разделе Снятие и установка рулевого колеса.
