Предупреждение: перед выполнением данной процедуры необходимо дождаться полного остывания двигателя
1. Снимите впускной воздуховод вместе с резонатором (см. подраздел 9).
2. Отсоедините электроразъем от дроссельного блока (см. иллюстрацию).
3. Отсоедините от дроссельного блока линию продувки адсорбера системы улавливания паров топлива (см. иллюстрацию).

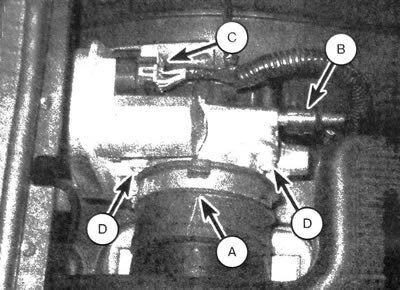

12.3. Элементы дроссельного блока: А. Воздуховод впускного резонатора; В. Линия продувки адсорбера; С. Электроразъем; D. Болты крепления (видны два из четырех)
4. Выкрутите болты крепления и снимите дроссельный блок вместе с прокладкой.
5. Удалив остатки прокладки с поверхностей дроссельного блока и впускного коллектора, установите новую прокладку.
Предостережение: запрещено очищать поверхность дроссельного блока нефтяным растворителем или при использовании острого приспособления, поскольку при этом данный элемент может повредиться.
6. Установите дроссельный блок и затяните болты крепления с требуемым моментом.
7. Остаток процедуры установки выполняется в обратной последовательности снятия.
