Предупреждение: автомобили, описываемые в данном руководстве, оборудованы системой пассивной безопасности (SRS), известной также как система пневмоподушек. Перед проведением работ в области расположения элементов данной системы следует отключить ее питание, так как в результате случайного развертывания подушек можно получить тяжелую травму (см. главу 12).
1. Передний и задний бамперы на описываемых моделях представляют собой конструкцию из пластмассовой облицовочной панели, которая расположена над жестким металлическим брусом.
Передний бампер
2. При необходимости отсоедините разъемы противотуманных фар и указателей поворота.
3. Снимите решетку радиатора, как описано в подразделе 9.
Автомобили Chevrolet и GMC
4. Снимите болты и пластмассовые штифты, которыми крепится облицовочная панель бампера к передней панели кузова (см. иллюстрации). К одним крепежам доступ открывается из-под облицовки, другие доступны снизу бампера.

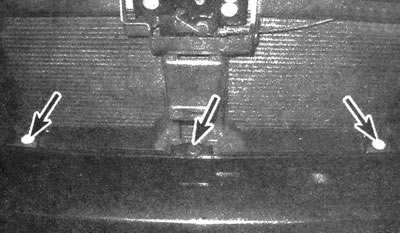

12.4а. Снимите болты и штифты расположенные сверху панели...

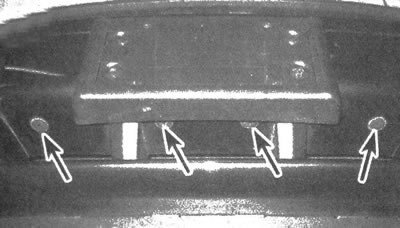

12.4b. ...и снизу ее
5. Выполняя процедуру из-под автомобиля, извлеките штифты, которыми облицовка бампера крепится к усиливающим стержням (см. иллюстрацию).

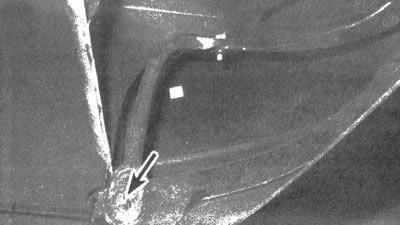

12.5. Чтобы отсоединить облицовку бампера от усиливающих стержней, снимите штифты, расположенные снизу
Автомобили Oldsmobile
6. Выкрутите болты, которыми облицовка бампера крепится сверху к передней панели кузова.
7. Выполняя процедуру из-под автомобиля, извлеките штифты, которыми облицовка бампера крепится к усиливающим стержням (см. иллюстрацию 12.5).
8. Снимите четыре штифта, которыми облицовка бампера крепится к воздухоотражателю.
Все модели
9. Отсоедините фиксаторы, расположенные с каждой стороны бампера, от выступов на кузове (см. иллюстрации). Потяните вперед и снимите облицовку бампера.

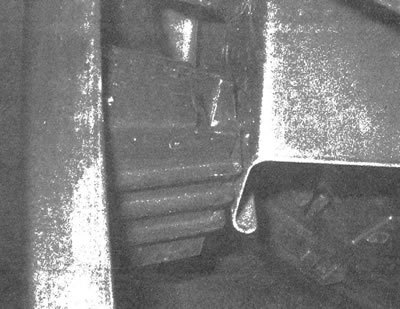

12.9. Отсоедините фиксаторы облицовки, расположенные с каждой стороны бампера
10. Выкрутите болты и снимите с жесткого бруса усиливающие штифты облицовки бампера.
11. Попросите ассистента поддержать жесткий брус, выкрутите болты крепления к раме и снимите элемент (см. иллюстрацию).

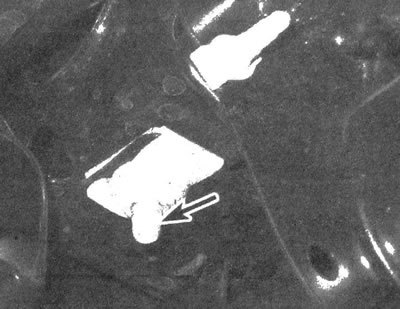

12.11. Выкрутите болт, расположенный с каждой стороны, и снимите жесткий брус бампера
12. Отсоедините проводку и другие элементы, препятствующие снятию, и снимите бампер с автомобиля.
13. Установка выполняется в обратном порядке снятия. Затяните болты крепления с требуемыми моментами.
Задний бампер
14. Отсоедините проводку фонарей заднего хода.
15. Снимите штифты, расположенные снизу облицовки бампера (см. иллюстрацию).

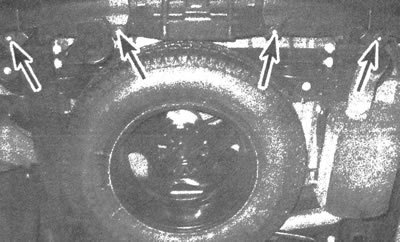

12.15. Снимите штифты, расположенные снизу облицовки заднего бампера
16. Выкрутите винты, которыми с каждой стороны облицовочная панель бампера крепится в колесных нишах (см. иллюстрацию).

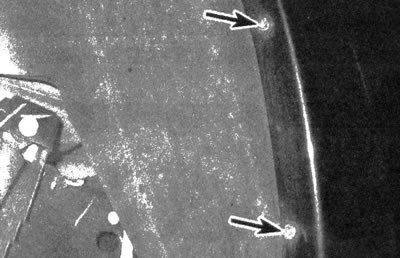

12.16. Выкрутите винты, которыми с каждой стороны облицовочная панель бампера крепится в колесных нишах
17. Выкрутите болты крепления верхней кромки облицовки бампера к кузову и снимите ее с автомобиля (см. иллюстрацию).

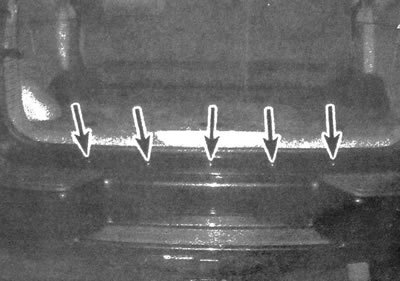

2.17. Выкрутите болты, расположенные вдоль верхней облицовки бампера
18. Если предполагается снятие жесткого бруса, снимите держатель запасного колеса. Отсоедините жгут от разъема проводки прицепа, поверните разъем против часовой стрелки и снимите его с кузова автомобиля.
19. Выкрутите по два из трех болтов крепления бруса, расположенных с каждой стороны (см. иллюстрацию).

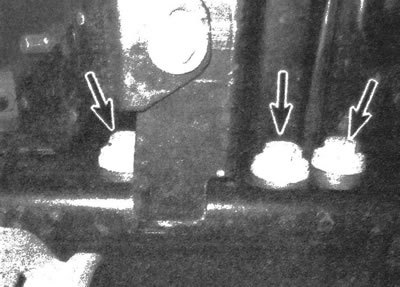

12.19. Выкрутите болты жесткого бруса бампера
20. Попросите ассистента поддержать брус и выкрутите по единственному оставшемуся с каждой стороны болту крепления. Снимите с автомобиля брус жесткости бампера.
21. Установка производится в обратной последовательности снятия. Затяните болты крепления с требуемым моментом.
