Внимание! Система кондиционирования воздуха находится под высоким давлением. Не ослабляйте затяжку никаких шлангов и патрубков и не снимайте никаких деталей, пока не была проведена разрядка системы в мастерской или на станции технического обслуживания. При отсоединении патрубков системы кондиционирования используйте средства защиты для глаз.
Примечание. Если проводится замена компрессора, следует заменять также и фильтр (см. раздел 14).
Снятие
1. Пусть для вас проведут разрядку системы кондиционирования воздуха (см. приведенные выше меры предосторожности).
2. Отсоедините отрицательный провод от аккумуляторной батареи, а на автомобилях с передним вентилятором снимите этот вспомогательный вентилятор (см. раздел 4).
3. Поставьте автомобиль на стояночный тормоз и заблокируйте задние колеса. Поднимите переднюю часть автомобиля и надежно закрепите на стойках.
4. Для снятия радиатора следуйте действиям, показанным на серии фотографий (см. иллюстрации), не забыв прочитать сопроводительные надписи.

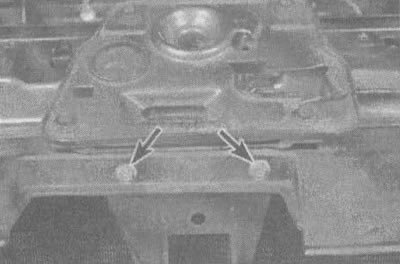

16.4а. Снимите верхний щиток диффузора (указаны стрелками), отвернув болты и вытянув щиток из его держателей |

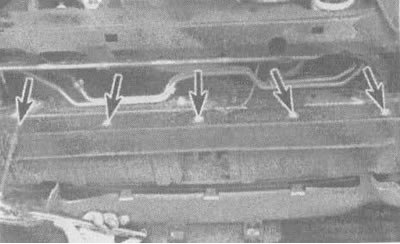

16.4б. Снимите нижний дефлектор, отвернув пять болтов (указаны стрелками),... |
(Источник статьи доступен на сайте: Autoinstruction.ru)

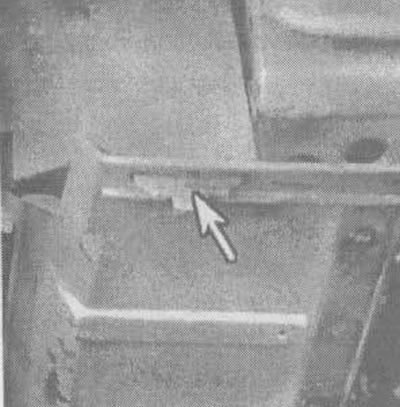

16.4в. ...освободив боковые заслонки (указано стрелкой)... |

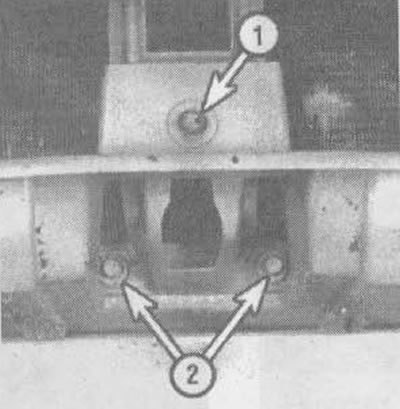

16.4г. ...и сняв центральный болт (1). Снимите центральную решетку, отвернув нижние болты решетки (2)... |

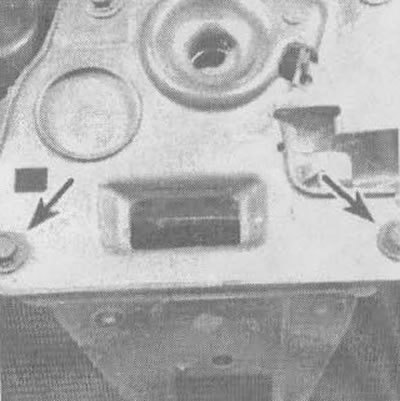

16.4д. ...и верхние болты решетки (указаны стрелками) |

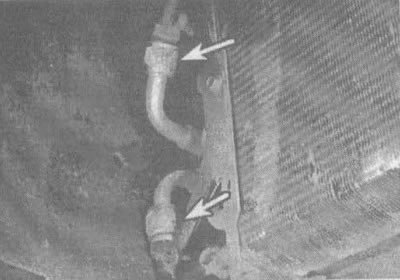

16.4е. Отверните верхнюю и нижнюю магистрали хладагента (указаны стрелками), используя поддерживающий ключ, чтобы избежать перекручивания трубопровода; для предотвращения попадания в трубопроводы грязи заткните их |

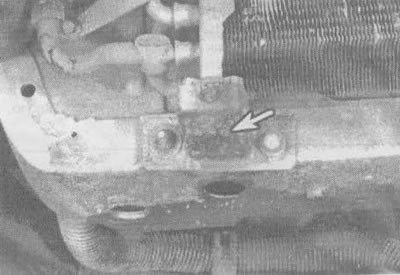

16.4ж. Снимите нижние изоляторы (один из них указан стрелкой), расположенные на нижних углах радиатора, и снимите радиатор, отсоединив верхний изолятор и уплотнение
Установка
5. Если устанавливается новый радиатор, то перед установкой долейте в него одну унцию свежего масла.
6. Установите детали в обратной последовательности. Не забудьте установить на место резиновые прокладки под радиатор и новые уплотнительные кольца магистрали хладагента (см. иллюстрацию 14.7).
7. Пусть для вас проведут откачку, перезарядку и проверку системы на наличие утечки в той же мастерской, которая проводила разрядку системы.
