При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…
…нажав пластмассовую защелку, снимаем крышку монтажного блока.
На обратной стороне крышки нанесена схема расположения предохранителей и реле и указано их назначение.
Неисправный предохранитель определяем по перегоревшей перемычке.
Пинцетом извлекаем предохранитель.
Заменяем перегоревший предохранитель новым.
Предохранитель большого размера вынимаем из блока рукой.
Реле вынимаем из блока рукой.
Для доступа к предохранителям монтажного блока в салоне автомобиля открываем левую переднюю дверь.
Потянув за ручку, преодолевая сопротивление защелок…
…снимаем крышку в левом торце панели приборов.
С помощью пинцета из монтажного блока в моторном отсеке заменяем перегоревший предохранитель новым.
На обратной стороне крышки нанесена схема расположения предохранителей и указано их назначение
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Если необходимо снять монтажный блок в моторном отсеке…
…головкой «на 10» отворачиваем гайку.
Снимаем со шпильки наконечник провода.
Отверткой отжимаем два фиксатора с одной стороны блока и два с другой…
…и приподняв блок, отсоединяем от него колодки проводов.

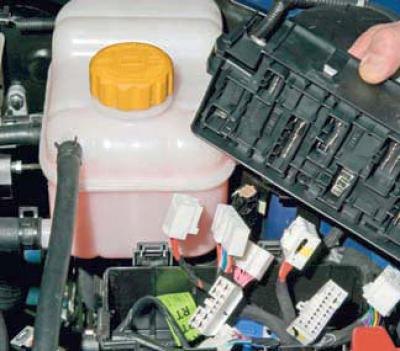

Снимаем монтажный блок.
Устанавливаем монтажный блок в обратной последовательности.
Для замены реле расположенных под панелью приборов, снимаем нижнюю облицовку панели приборов (см. Снятие нижней облицовки панели приборов).
[Оригинал опубликован на онлайн-портале: Autoinstruction]
Реле установлены на кронштейне, закрепленном на каркасе панели приборов.
Вынимаем рукой неисправное реле и заменяем его новым.
Устанавливаем нижнюю облицовку панели приборов.
