- С помощью индикатора измерить внутренний диаметр втулки корпуса масляного насоса.
Внутренний диаметр:
- Стандартный: 38,113-38,138 мм (1,500-1,501 дюйма)
- Максимальный: 38,188 мм (1,503 дюйма)
Важно: Измерить в различных местах и вывести среднее. Если значение измерения больше максимального, заменить корпус масляного насоса на новый.
2. Проверить втулку вала реактора.
- С помощью индикатора измерить внутренний диаметр втулки вала реактора.
Внутренний диаметр:
- Стандартный: 22,201-22,227 мм (0,874-0,875 дюйма)
- Максимальный: 22,257 мм (0,876 дюйма)
Важно: Измерить в различных местах и вывести среднее. Если значение измерения больше максимального, заменить вал реактора на новый.
3. Проверить зазор между шестерней и корпусом.
- Сдвинуть внешнюю шестерню до упора к стенке корпуса. Щупом измерить зазор.
Зазор между шестерней и корпусом:
- Стандартный: 0,075-0,150 мм
- Максимальный: 0,200 мм

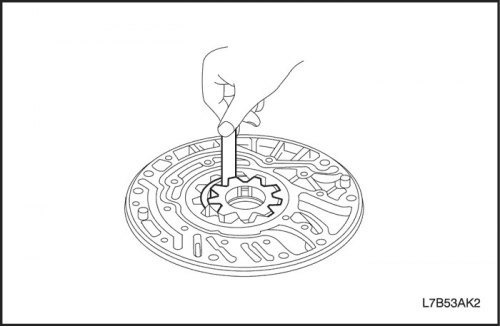

4. Проверить зазор между головками зубьев обеих шестерен.
- С помощью щупа для измерения зазоров измерить между зубьями ведущей шестерни и серповидной деталью корпуса насоса.
Зазор между головками зубьев ведущей шестерни:
- Стандартный: 0,013-0,292 мм (0,001-0,011 дюйма)
- Максимальный: 0,342 мм (0,013 дюйма)
Материал опубликован ранее на [www.autoinstruction.ru]

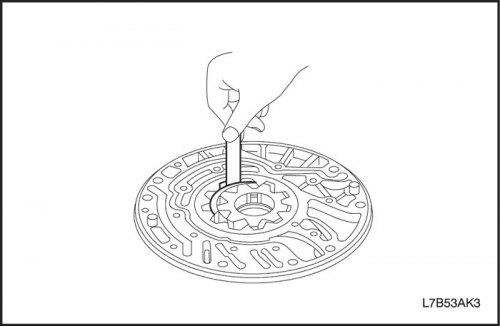

- С помощью щупа для измерения зазоров измерить между зубьями ведомой шестерни и серповидной деталью корпуса насоса.
Зазор между головками зубьев ведомой шестерни:
- Стандартный: 0,004-0,248 мм (0,0001-0,010 дюйма)
- Максимальный: 0,298 мм (0,012 дюйма)

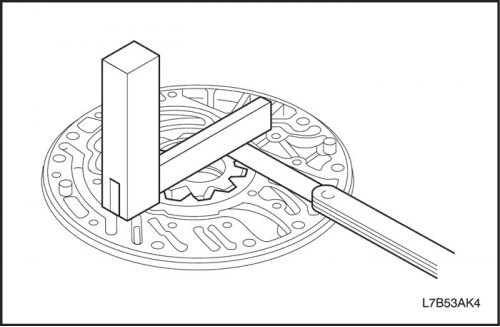

5. Проверить торцевой зазор обеих шестерен.
- Используя стальную линейку и щуп, измерить торцевой зазор обеих шестерен.
Торцевой зазор между ведущей и ведомой шестернями:
- Стандартный: 0,03-0,05 мм (0,001 - 0,002 дюйма)
- Максимальный: 0,10 мм (0,004 дюйма)
