Процедура снятия
1. Отсоедините отрицательный кабель аккумулятора.

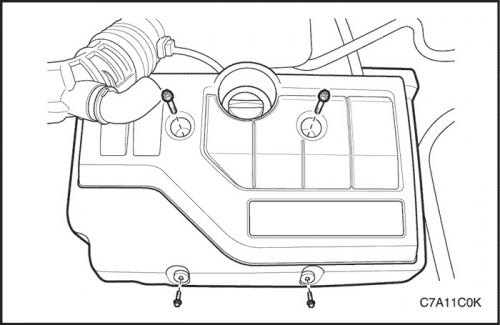

2. Снять винт декоративной крышки двигателя.
3. Отсоедините провода зажигания от свечей зажигания.
4. Отсоединить шланг сапуна и шланг принудительной вентиляции картера от крышки головки цилиндров.

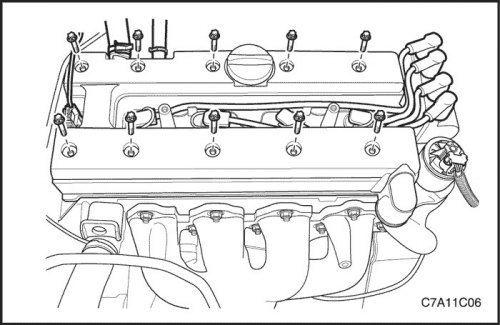

5. Снять крышку головки цилиндров. См. «Крышка головки цилиндров» в данном разделе.

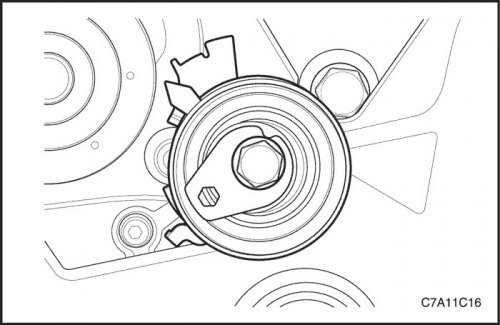

6. Снимите приводной ремень газораспределительного механизма. Следуйте пункту «Приводной ремень газораспределительного механизма» в этом разделе.
Примечание: Проявляйте особую аккуратность, не допуская появления царапин, вмятин или повреждений на распредвалах.

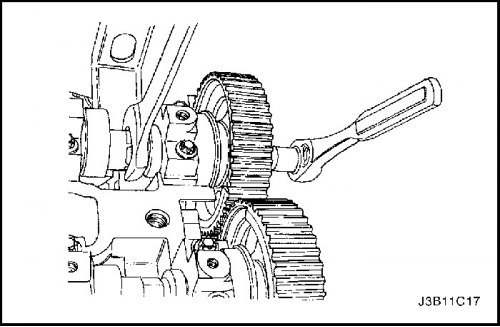

7. Крепко удерживая впускной распределительный вал, снимите винт шестерни впускного распредвала.
8. Снимите шестерню впускного распределительного вала.
9. Крепко удерживая выпускной распределительный вал, снимите винт шестерни выпускного распредвала.
10. Снимите шестерню выпускного распределительного вала.

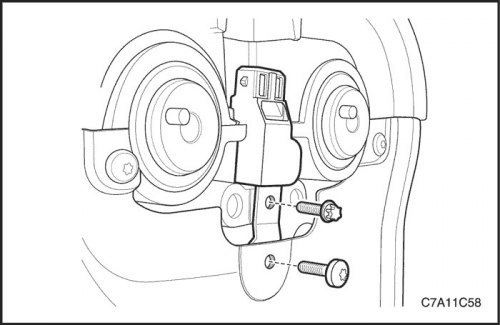

11. Снимите датчик положения распределительного вала (CMP).
Процедура установки
1. Установите датчик положения распределительного вала (СМР).
Затянуть: Затянуть болт датчика положения распределительного вала моментом 8 Н·м (71 фунт-дюйм).
Примечание: Проявляйте особую аккуратность, не допуская появления царапин, вмятин или повреждений на распредвалах.
2. Установите шестерню впускного распределительного вала.
3. Крепко удерживая впускной распределительный вал, прикрутить новый болт шестерни впускного распределительного вала.
Затянуть: Затянуть болт шестерни впускного распределительного вала моментом 50 Н·м (37 фунт-футов) плюс 60° и 15°, используя угловой индикатор крутящего момента KM-470-B.
4. Установите шестерню выпускного распределительного вала.
5. Крепко удерживая выпускной распределительный вал, установить новый болт шестерни выпускного распределительного вала.
Затянуть: Затянуть болт шестерни выпускного распределительного вала моментом 50 Н·м (37 фунт-футов) плюс 60° и 15°, используя угловой индикатор крутящего момента KM-470-B.
6. Установите приводной ремень газораспределительного механизма. Следуйте пункту «Приводной ремень газораспределительного механизма» в этом разделе.
7. Нанести небольшое количество герметика на углы передней головки распределительного вала и в месте крепления верхней части задней крышки головки цилиндров к прокладке головки цилиндров.
Материал скопирован с онлайн-ресурса [AutoInstruction.ru]
8. Установить крышку головки цилиндров. См. «Крышка головки цилиндров» в данном разделе.
Затянуть: Затянуть болты крышки головки цилиндров моментом 8 Н·м (71 фунт-дюйм).
9. Присоединить сапун и шланг принудительной вентиляции картера к крышке головки цилиндров.
10. Соедините провода зажигания со свечами зажигания.
11. Установить декоративную крышку двигателя.
Затянуть: Затянуть болты и гайки декоративной крышки двигателя моментом 8 Н·м (71 фунт-дюйм).
12. Присоедините отрицательный кабель аккумулятора.
