Процедура регулировки
1. Отсоедините отрицательный кабель аккумулятора.
2. Отсоедините разъем датчика температуры воздуха на впуске (IAT).

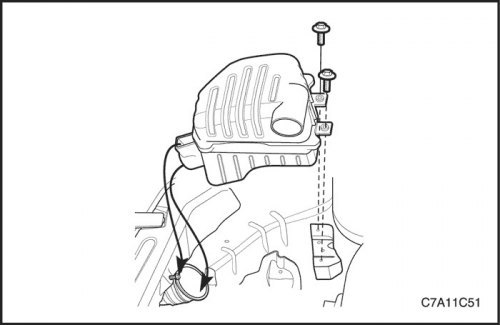

3. Снять воздушный фильтр в сборе. См. "Воздушный фильтр в сборе" в данном разделе.
4. Снимите правое переднее колесо. Следуйте разделу 2Е, Шины и колеса.
5. Снять передний щиток двигателя со стороны правого переднего колеса.
6. Снимите изгибающийся вспомогательный приводной ремень. См. «Ремень привода вспомогательных агрегатов» в этом разделе.
7. Снимите шкив коленчатого вала.
8. Демонтировать узел подвески двигателя. См. «Узел подвески двигателя» в этом разделе.
9. Снимите винты передней крышки приводного ремня газораспределительного механизма
10. Снимите переднюю крышку приводного ремня газораспределительного механизма

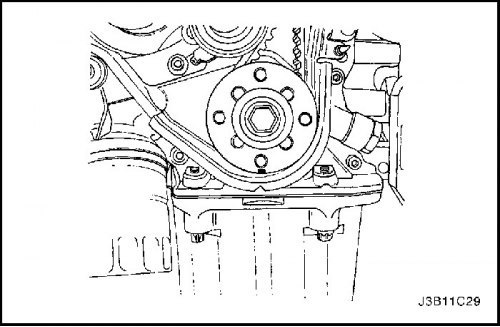

11. Проверните коленчатый вал не менее, чем на один полный оборот по часовой стрелке, используя винт шестерни коленчатого вала.
12. Совместите отметку на шестерне коленчатого вала с насечкой в низу крышки приводного ремня газораспределительного механизма.

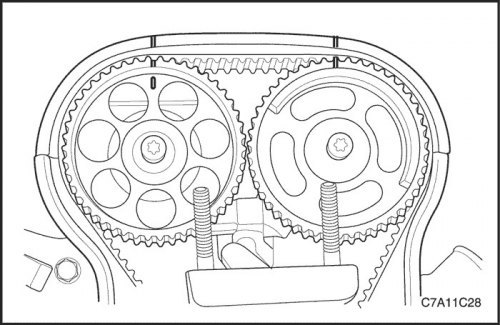

13. Совместите отметки газораспределения шестерни распределительного вала. Использовать маркировку выпускной шестерни для выпускной шестерни, а маркировку впускной шестерни для впускной шестерни, так как шестерни не взаимозаменяемы.

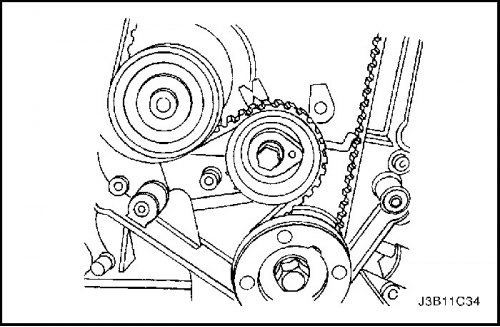

14. Освободите винт автоматического натяжителя. Чтобы ослабить натяжение ремня, поверните шестиугольную головку против часовой стрелки.
15. Проверните шестиугольную головку автоматического натяжителя по часовой стрелке до совмещения указателя приводного ремня газораспределительного механизма с насечкой на кронштейне автоматического натяжителя приводного ремня газораспределительного механизма.
16. Затяните винт автоматического натяжителя.
17. Проверните коленчатый вал на два полных оборота, используя шестерни коленчатого вала.
18. Проверьте указатель автоматического натяжителя.
19. Когда указатель автоматического натяжителя приводного ремня газораспределительного механизма совмещен с насечкой на кронштейне автоматического натяжителя приводного ремня газораспределительного механизма, ремень натянут правильно.
Затянуть: Затяните винт автоматического натяжителя до 25 Н·м (18 lb-ft)

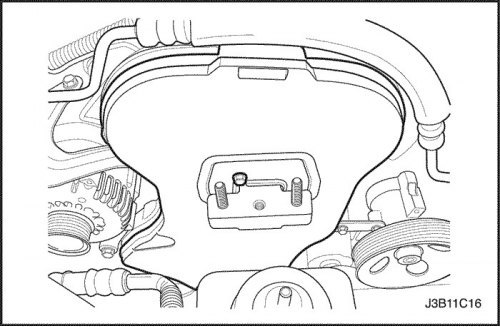

20. Установите переднюю крышку приводного ремня газораспределительного механизма.
Затянуть: Затянуть болты передней крышки приводного ремня газораспределительного механизма моментом 6 Н·м (53 lb-in.).

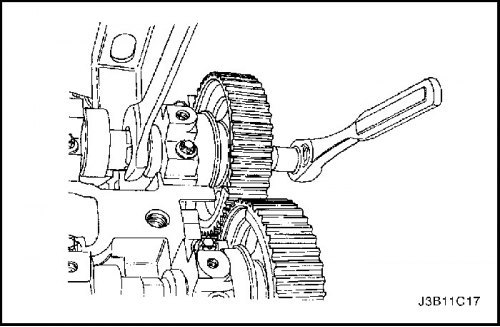

21. Установите шкив коленчатого вала.
Затянуть: Затянуть болт шкива коленчатого вала моментом 23 Н·м (17 lb-ft).
22. Установить узел подвески двигателя. См. «Узел подвески двигателя» в этом разделе.
23. Установите изгибающийся вспомогательный приводной ремень. См. "Ремень привода вспомогательных агрегатов" в этом разделе.
24. Установить передний щиток двигателя. См. 9R, Передняя часть кузова.
25. Установите правое переднее колесо. Следуйте разделу 2Е, Шины и колеса.
26. Установить воздухоочиститель в сборе. См. «Воздушный фильтр в сборе» в данном разделе.
Затянуть: Затянуть болты корпуса воздушного фильтра моментом 6 Н·м (53 lb-in.).

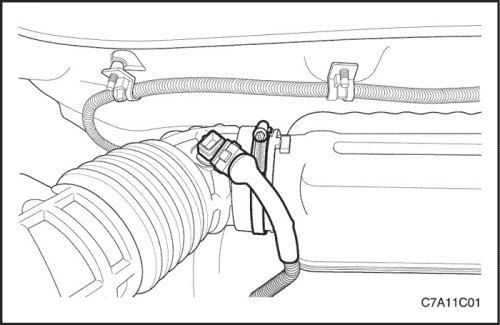

27. Присоедините разъём датчика IAT.
28. Присоедините отрицательный кабель аккумулятора.
