Топливный бак
Процедура снятия
Внимание! Не допускается курение или использование открытого огня в местах выполнения работ с топливом или на системе СУПБ (система улавливания паров бензина). При выполнении работ на топливной системе следует отсоединить отрицательный кабель аккумуляторной батареи, за исключением тех проверок, когда требуется напряжение батареи.
Внимание! Топливная система находится под давлением. Перед отсоединением топливопроводов во избежание пролива топлива и ожогов следует сбросить давление в системе подачи топлива.
1. Отсоедините отрицательный кабель аккумулятора.
2. Слить топливо из бака. Обеспечить уровень топлива в баке менее 1/4 от полного. При необходимости опорожнить топливный бак, по крайней мере, до этого уровня.
3. Сбросить давление в системе подачи топлива. См. «Сбрасывание давления в системе подачи топлива» в этом разделе.
4. Поднять и подпереть автомобиль.
5. Снять передний глушитель. См. Раздел 1G2, Система выпуска отработавших газов - FAM II 2.4D.
6. На полноприводном автомобиле снять карданный вал и задний ведущий модуль (ЗВМ). См. Часть 3В, "Задний ведущий мост".

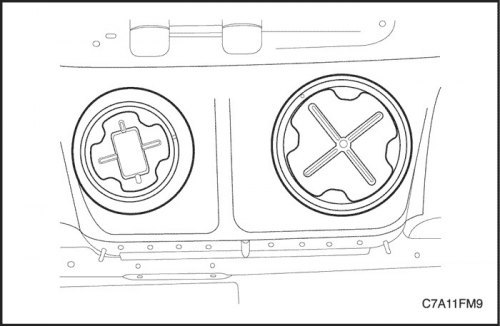

7. Отсоединить разъем топливного насоса по правой стороне топливного бака.

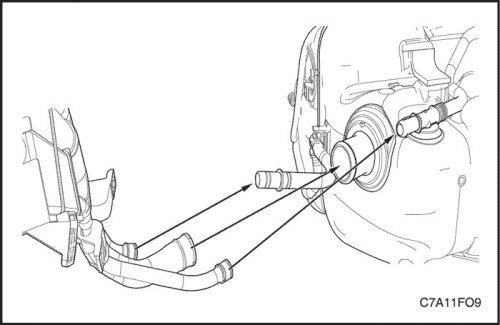

8. Отсоединить от топливного бака трубку заливной горловины, продувочный шланг системы улавливания паров бензина (СУПБ) и шланг отвода паров.

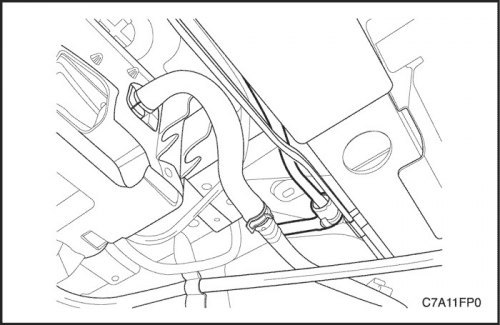

9. Отсоединить топливопровод, находящийся около правой передней стороны топливного бака.
10. Отсоединить трубу паров топлива от адсорбера системы улавливания паров бензина (СУПБ).

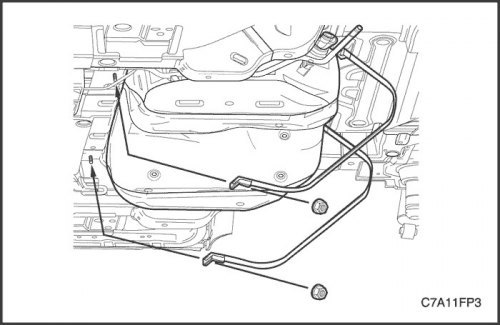

11. Подпереть топливный бак.
12. Удалить болты опорного кронштейна тросов привода стояночного тормоза и отодвинуть их от топливного бака.
13. Снять крепежные винты хомутов топливного бака.
14. Снять ленты топливного бака.
15. Осторожно надавить и переместить переднюю часть топливного насоса вниз, наклоняя заднюю часть топливного насоса вверх.
16. Снять топливный бак.
Процедура установки
1. Установить топливный бак в прежнее положение.
2. Установить хомуты топливного бака.
Затянуть: Затянуть крепежные винты хомутов топливного бака до 20 Н·м (15 lb-ft).
3. Установить болты опорного кронштейна тросов привода стояночного тормоза.
4. Присоединить трубу паров топлива к адсорберу системы улавливания паров бензина (СУПБ).
5. Присоединить топливопровод рядом с правой передней стороной топливного бака.
6. Присоединить трубку заливной горловины топливного бака, продувочный шланг системы улавливания паров бензина (СУПБ) и шланг отвода паров.
7. Присоединить разъем топливного насоса с правой задней стороны топливного бака.
8. Установить опорные кронштейны троса стояночного тормоза. См. Раздел 4G, Стояночный тормоз.
9. Установить передний глушитель. См. Раздел 1G2, Система выпуска отработавших газов - FAM II 2.4D.
10. На полноприводном автомобиле установить карданный вал и ЗВМ. См. Часть 3В. Задний ведущий мост.
11. Заправить топливный бак.
12. Присоедините отрицательный кабель аккумулятора.
13. Проверить утечки на соединениях топливного бака и топливопроводов.
