1) ЦЕПЬ ПЕРЕДНИХ СТЕКЛООЧИСТИТЕЛЕЙ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X102 (12-контактн., черный) | JPR передней части кузова - передняя часть кузова | За левой фарой |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X401 (18-контактн., бесцветный) | Крыша - кузов | Внутри левой задней стойки |
| GX101 (черный/серый) | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| GX401 (черный/серый) | Кузов | Правая сторона багажника |

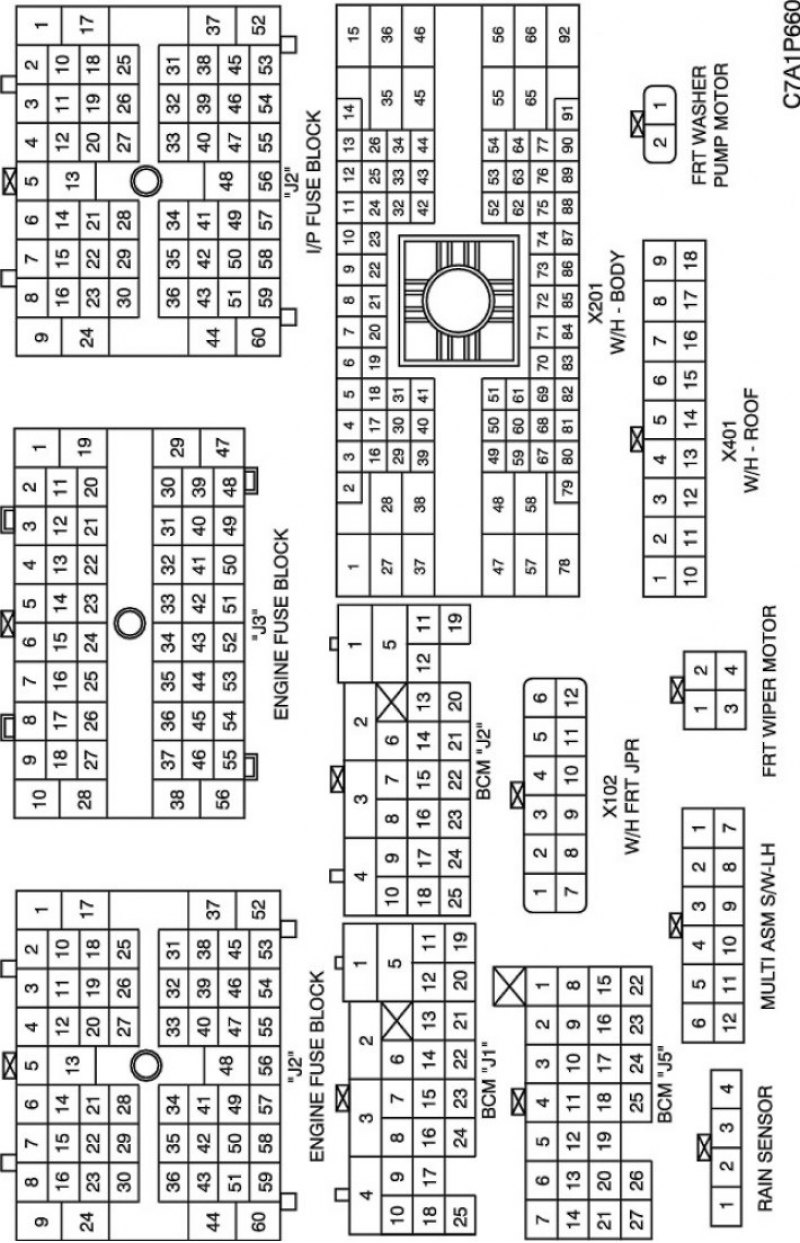

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

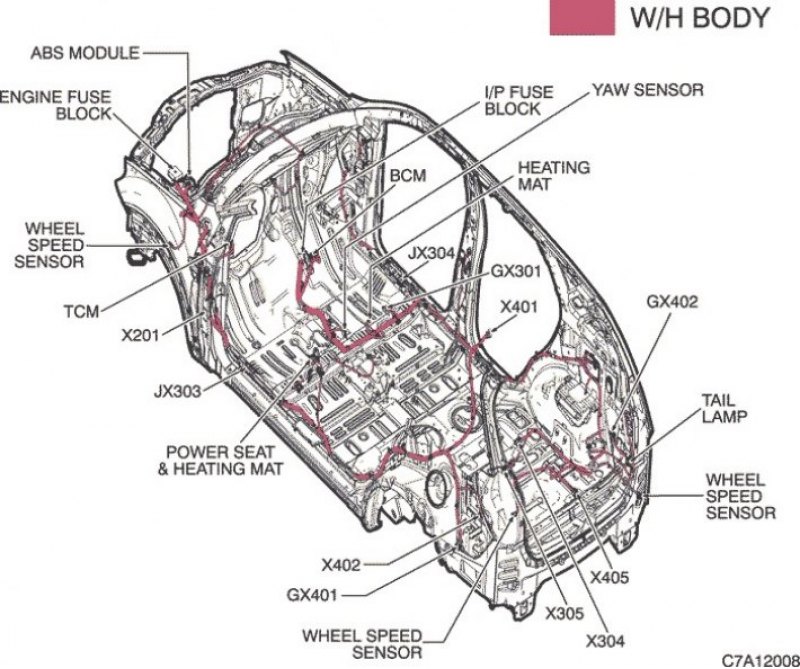

Ж/П КУЗОВ

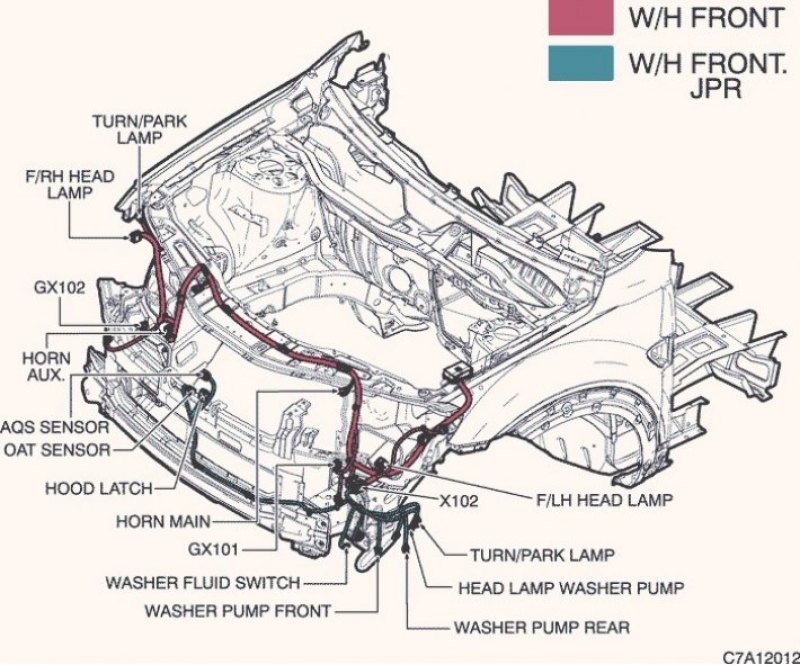

Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

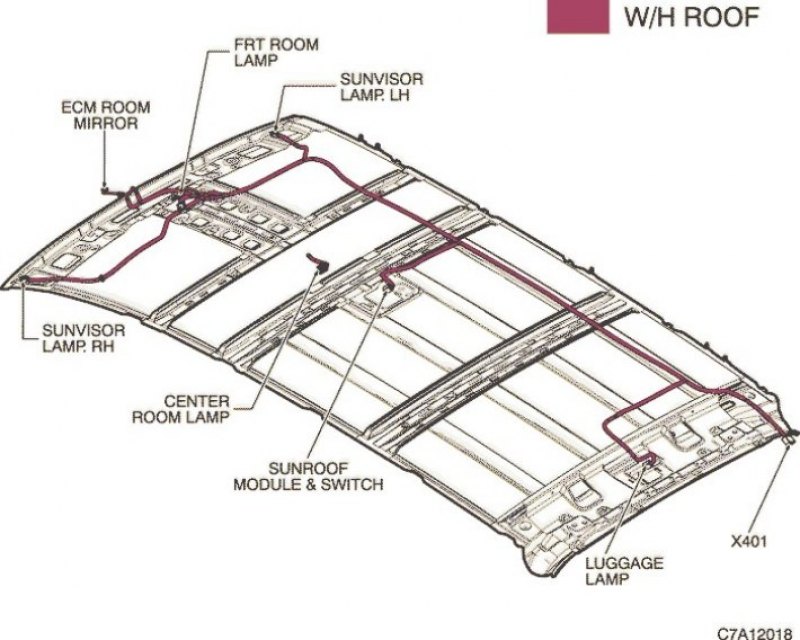

Ж/П КРЫША

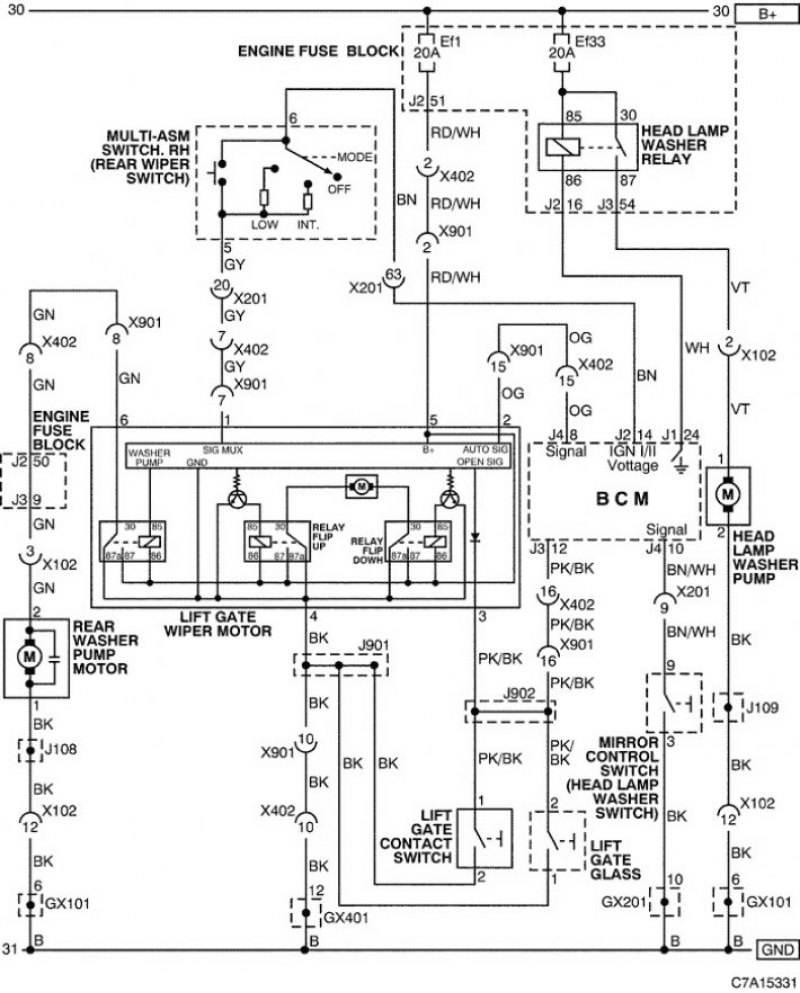

2) ЦЕПЬ СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕЙ ОТКИДНОЙ ДВЕРИ И ЦЕПЬ СТЕКЛООМЫВАТЕЛЯ ФАР
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X102 (12-контактн., черный) | JPR передней части кузова - передняя часть кузова | За левой фарой |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X402 (18-контактный, бесцветный) | Задняя откидная дверь - кузов | За левой задней стойкой |
| X901 (18-контактный, бесцветный) | Задняя откидная дверь - JPR задней откидной двери | За сиденьем "2" |
| GX101 (черный/серый) | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |
| GX401 (черный/серый) | Кузов | Правая сторона багажника |

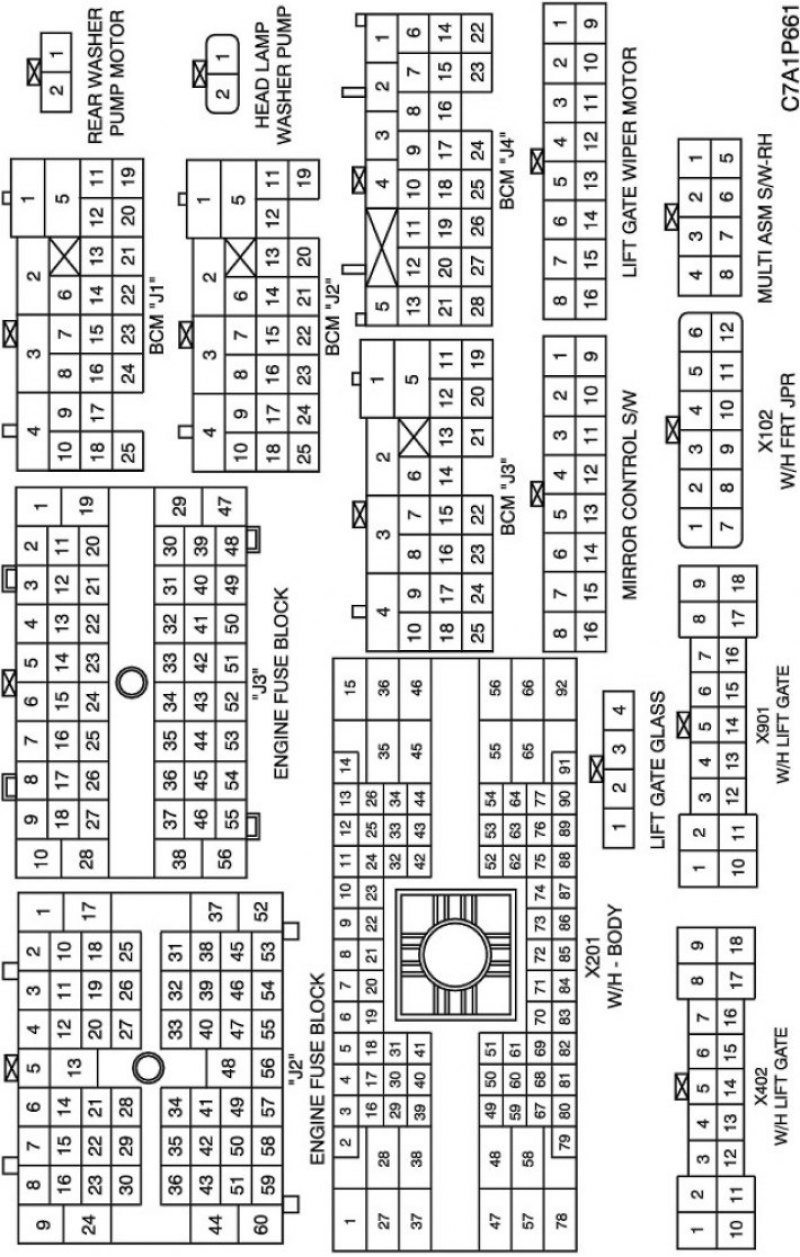

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

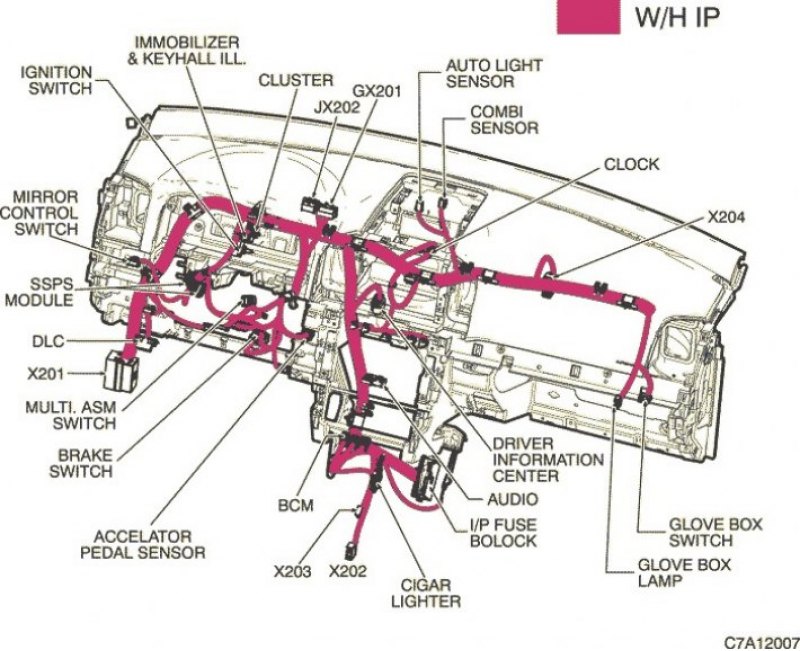

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

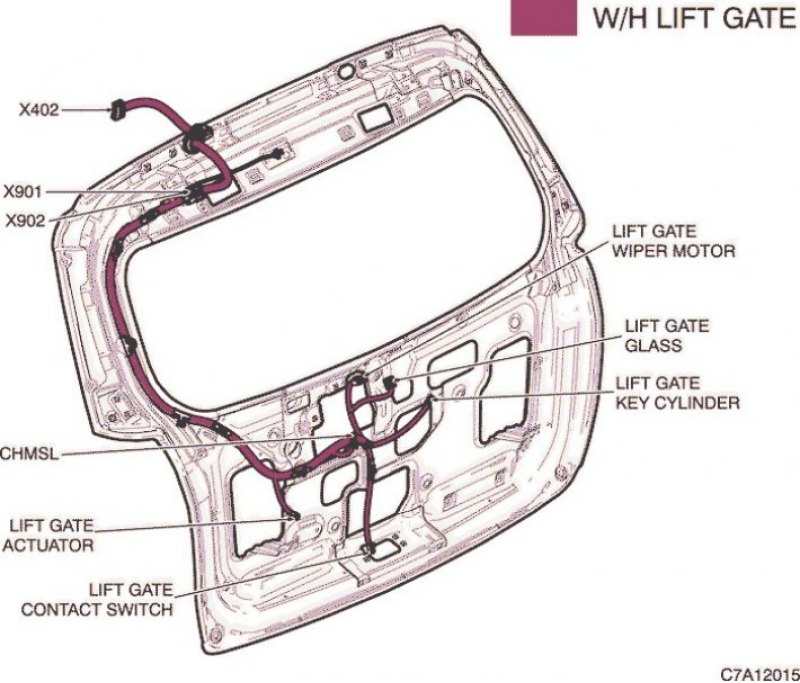

Ж/П ЗАДНЯЯ ОТКИДНАЯ ДВЕРЬ
Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
