а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X502 (18-контактн., бесцветный) | Кузов - передняя левая дверь | Под левой передней стойкой |
| X602 (18-контактн., бесцветный) | Кузов - передняя правая дверь | Под правой передней стойкой |
| GX101 (черный/серый) | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |
| GX301 (черный/серый) | Кузов | Под подушкой правого сиденья |
| GX401 (черный/серый) | Кузов | Правая сторона багажника |
| GX402 (черный/серый) | Кузов | Правая сторона багажника |

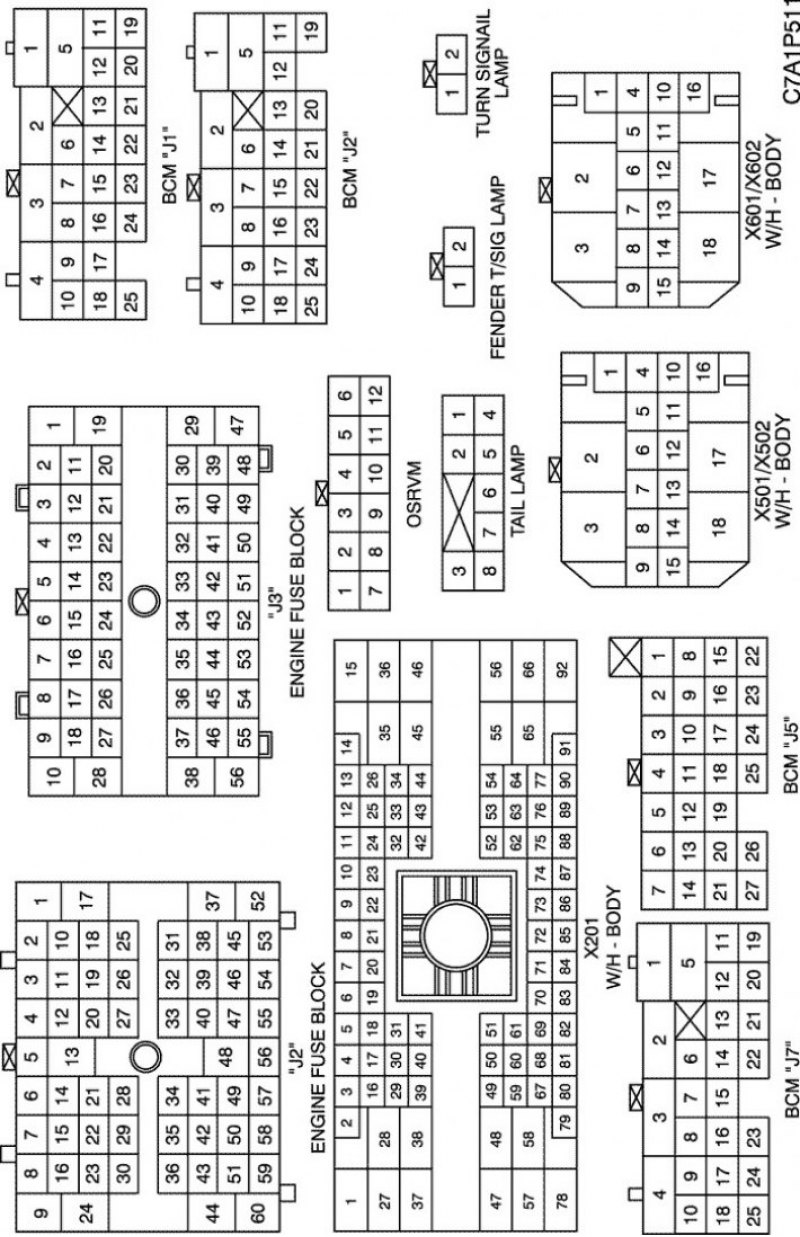

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

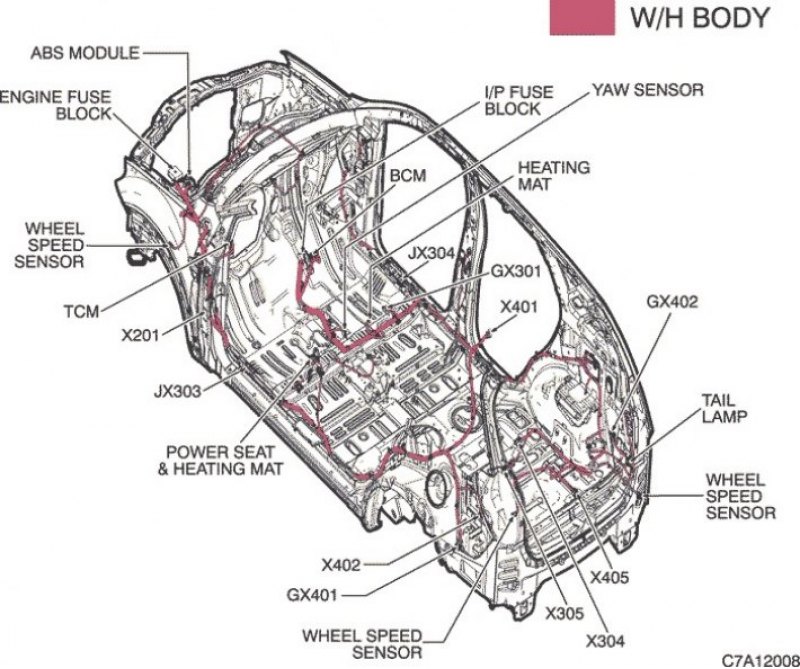

Ж/П КУЗОВ

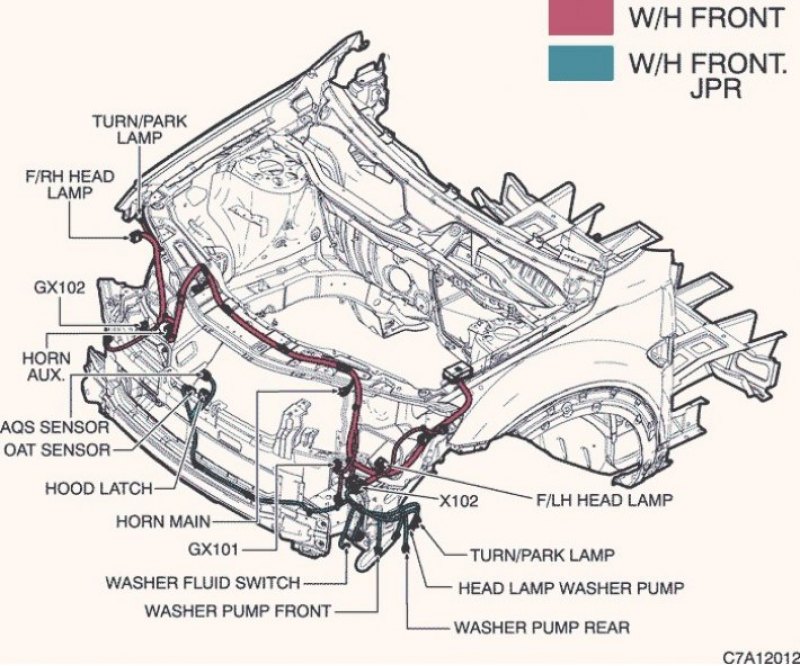

Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

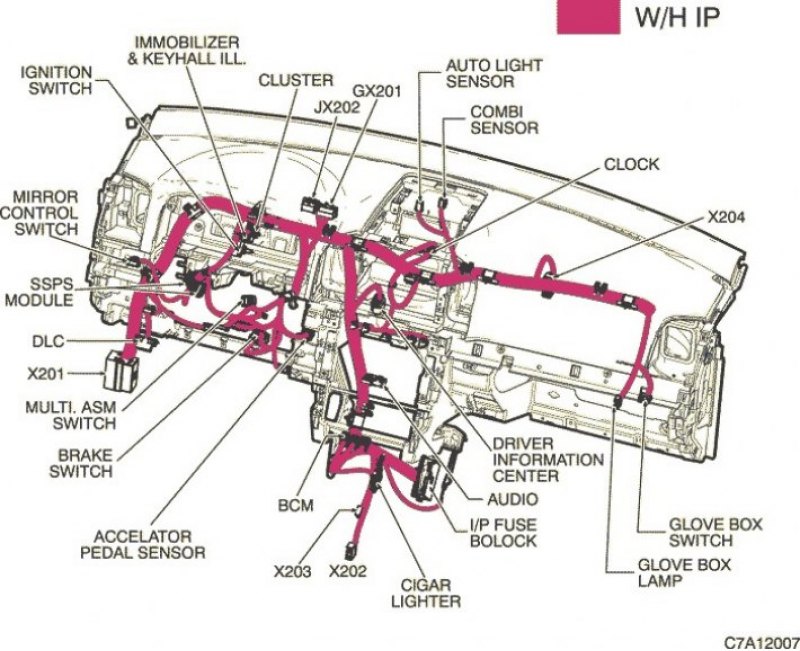

Ж/П ПРИБОРНАЯ ПАНЕЛЬ
