1) ЦЕПЬ ПИТАНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ, МАССЫ, ГЕНЕРАТОРА И ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (СКР)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| GX106 (черный/серый) | Двигатель (DSL/HFV6) | Над головкой цилиндров |
Исходник статьи на этом веб-сайте: Autoinstruction
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

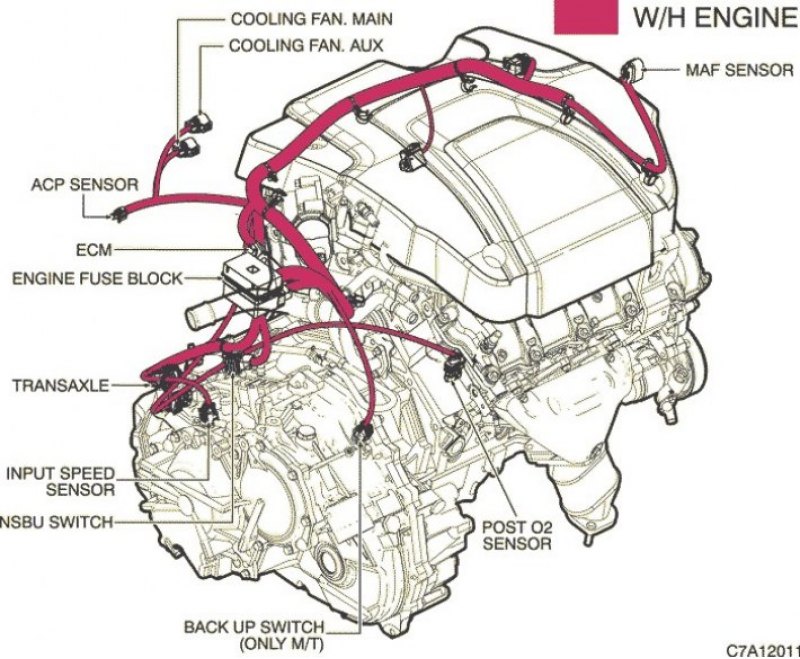

Ж/П ДВИГАТЕЛЬ (LU1)
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
2) ЦЕПЬ ФОРСУНКИ И НАГРЕВАЕМОГО КИСЛОРОДНОГО ДАТЧИКА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X106 (7-контактн., черный) | Двигатель - топливная форсунка (HVF6) | Над головкой цилиндров |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LU1)
3) ЦЕПЬ КАТУШКИ ЗАЖИГАНИЯ, ВЫКЛЮЧАТЕЛЯ ТОРМОЗА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X106 (7-контактн., черный) | Двигатель - топливная форсунка (HVF6) | Над головкой цилиндров |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| G107 | Топливная форсунка (HFV6) | На блоке цилиндров |
| G110 | Топливная форсунка (HFV6) | На блоке цилиндров |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LU1)
г. КОНТАКТНАЯ КОЛОДКА
4) ЦЕПЬ ДАТЧИКА (МАССОВЫЙ РАСХОД ВОЗДУХА/ТЕМПЕРАТУРА ВПУСКНОГО ВОЗДУХА (MAF/IAT), УРОВЕНЬ ТОПЛИВА), ТОПЛИВНОГО НАСОСА И ВЫКЛЮЧАТЕЛЯ (СЦЕПЛЕНИЕ, ЗАДНИЙ ХОД, NSBU)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X101 (36-контактн., черный) | Двигатель - кузов | За блоком предохранителей в моторном отсеке |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X304 (12-контактн., черный) | Датчик топлива - кузов | Внизу правой задней стойки |
| GX106 (черный/серый) | Двигатель (DSL/HFV6) | Над головкой цилиндров |
| GX402 (черный/серый) | Кузов | Правая сторона багажника |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LU1)
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
5) ЦЕПЬ УПРАВЛЕНИЯ КОНФИГУРАЦИЕЙ ВПУСКНОГО КОЛЛЕКТОРА (IMRC), ИСПОЛНИТЕЛЬНОГО ЭЛЕМЕНТА РЕГУЛИРОВКИ ПОЛОЖЕНИЯ РАСПРЕДВАЛА, СОЛЕНОИДА ПРОДУВКИ АДСОРБЕРА СУПБ И ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДВАЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X106 (7-контактн., черный) | Двигатель - топливная форсунка (HVF6) | Над головкой цилиндров |
| GX106 (черный/серый) | Двигатель (DSL/HFV6) | Над головкой цилиндров |
| G109 | Топливная форсунка (HFV6) | На блоке цилиндров |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LU1)

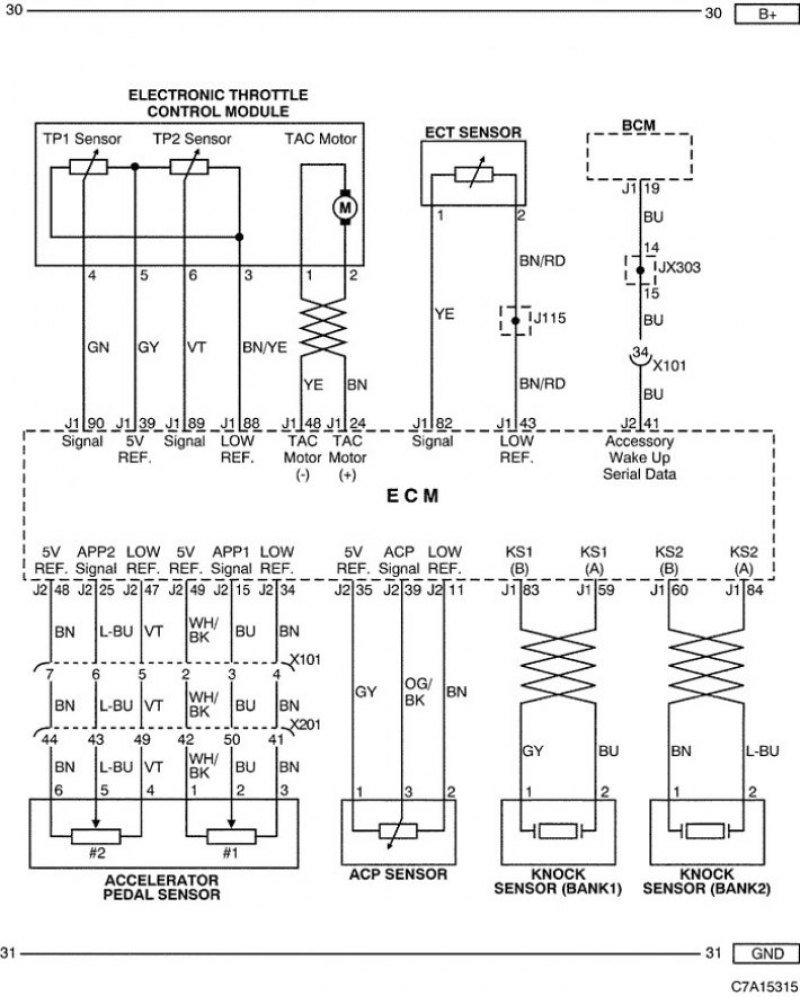

6) ЦЕПЬ КОНТРОЛЛЕРА ETC, ДАТЧИКА (ECT, ДЕТОНАЦИЯ, ДАВЛЕНИЕ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ACP) И ПЕДАЛЬ АКСЕЛЕРАТОРА) И КОНТРОЛЛЕРА BCM
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X101 (36-контактн., черный) | Двигатель - кузов | За блоком предохранителей в моторном отсеке |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

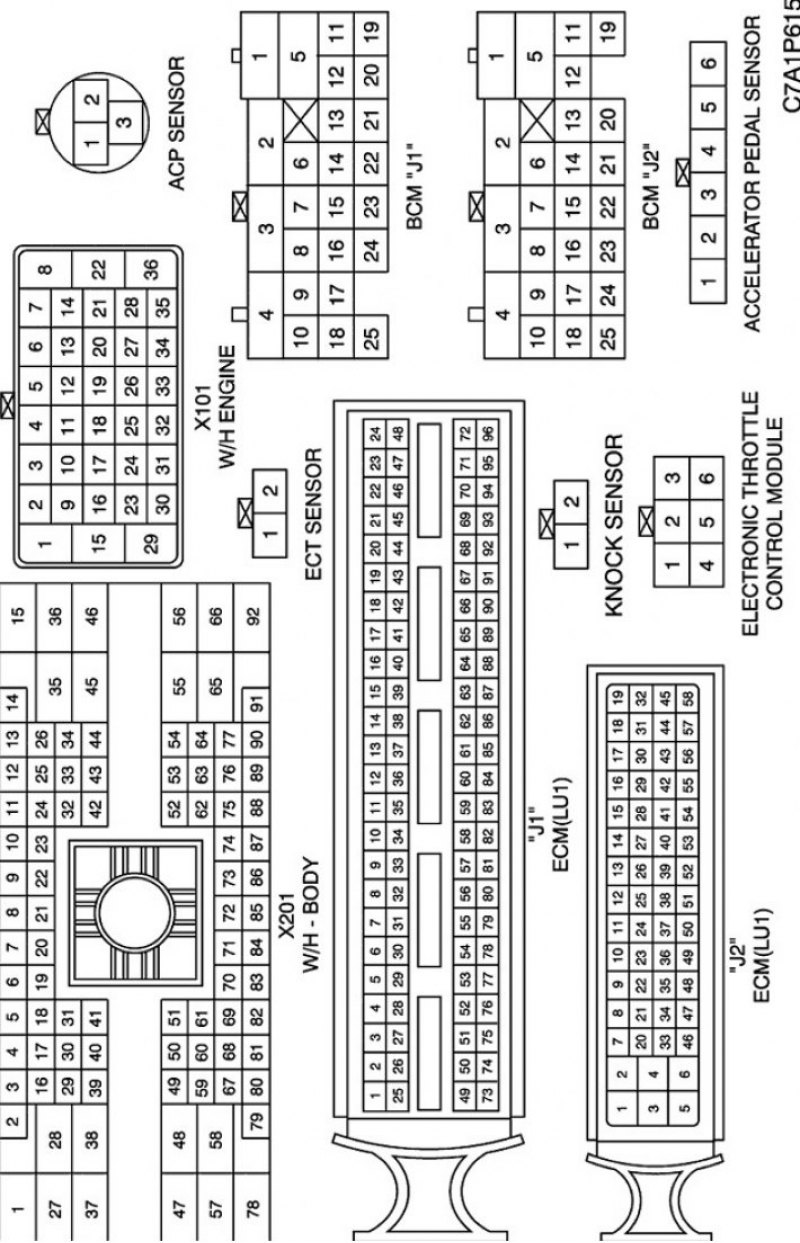

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LU1)
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
7) ЦЕПЬ ДАТЧИКА ДАВЛЕНИЯ МАСЛА В ДВИГАТЕЛЕ (EOP) И ПЕРЕКЛЮЧАТЕЛЯ УРОВНЯ МАСЛА В ДВИГАТЕЛЕ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X101 (36-контактн., черный) | Двигатель - кузов | За блоком предохранителей в моторном отсеке |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (LU1)
Ж/П КУЗОВ

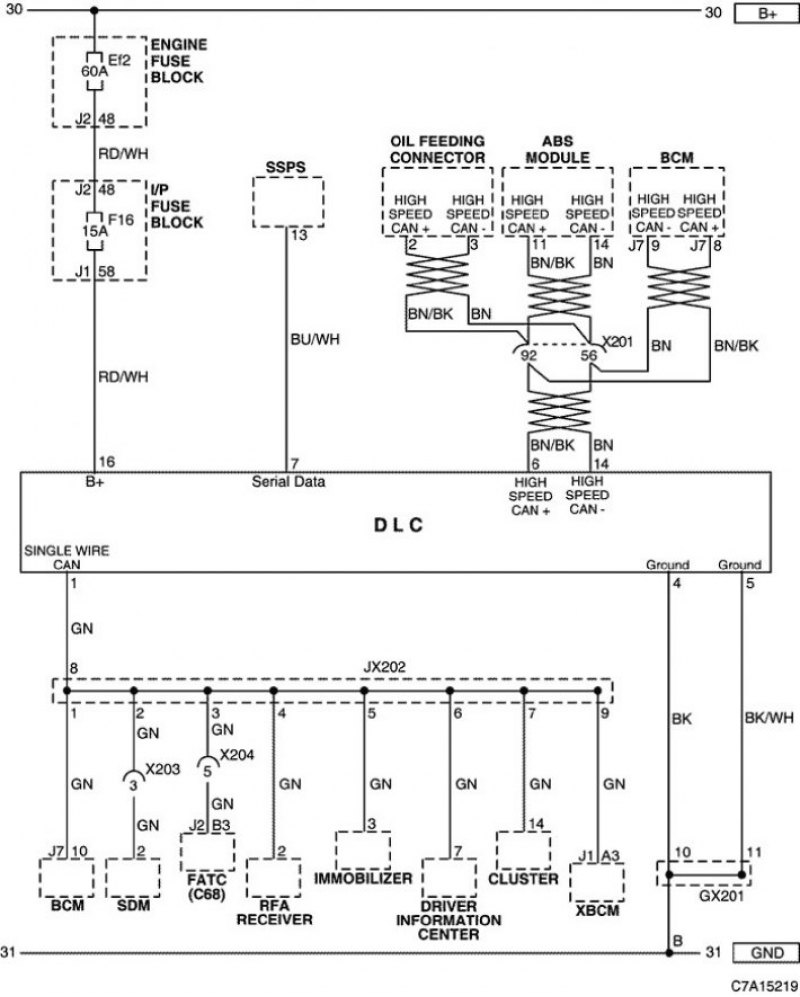

8) ЦЕПЬ КОЛОДКИ ДИАГНОСТИКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X203 (6-контактн., бесцветный) | Приборная панель - подушка безопасности | Внизу напольной консоли |
| X204 (16-контактн., черный) | Приборная панель - автоматическое регулирование температуры | За FATC |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П КУЗОВ
г. КОНТАКТНАЯ КОЛОДКА
